どうも～(^^)/ 横濱模型です。
本日はこちら↓↓↓
KATOの711系0番台レンジェンドコレクション基本と特別企画品の増結セットを弄ってみました。

整備という名の加工を

弄るといっても今回は自作の室内灯を入れてみます。

用意した材料は
・LEDテープ
・ブリッジダイオード
・プラバン
・セラミックコンデンサー
・TORM.TP-001 集電用スプリング
・TORM.TP-003 集電用金具
プラバンを縦10mm×横108mmで9枚切り出しました。後々で横は100mm位まで小さくなりました。
穴あけは４ヵ所で1mmの大きさです。クハとモハでは２か所穴の位置が違います。

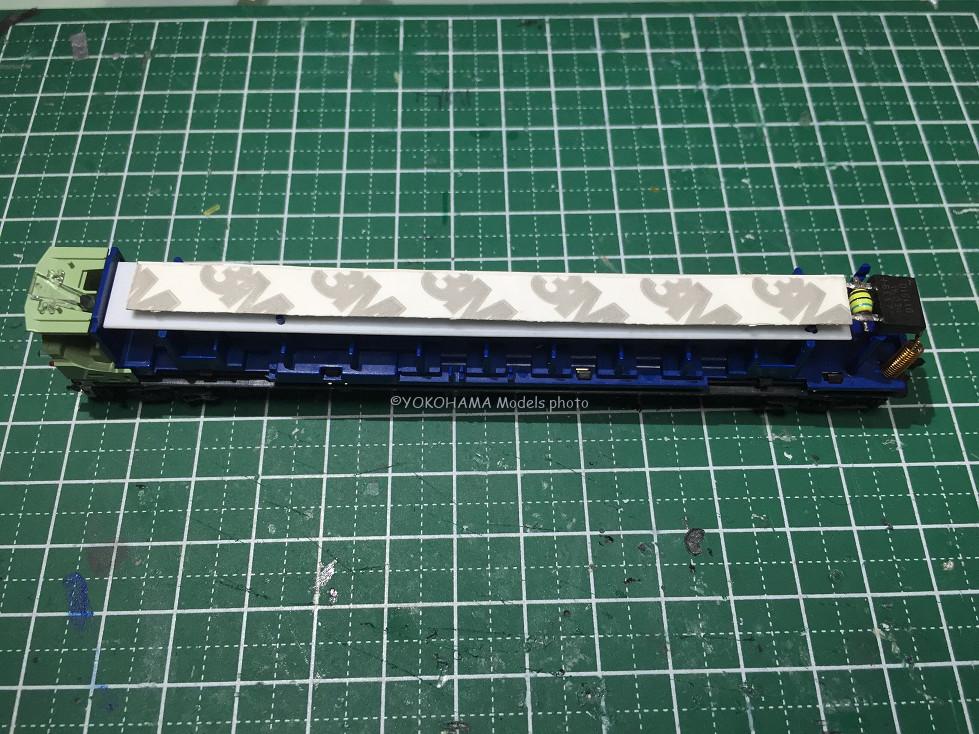

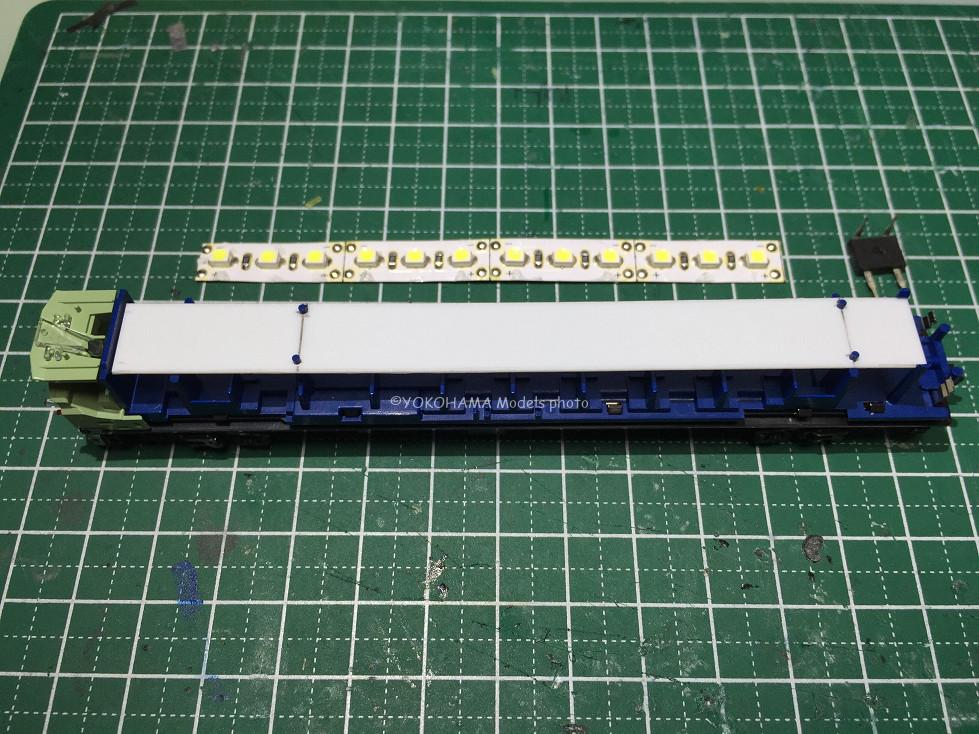

電子部品を半田付けしてからプラバンに載せてみます。

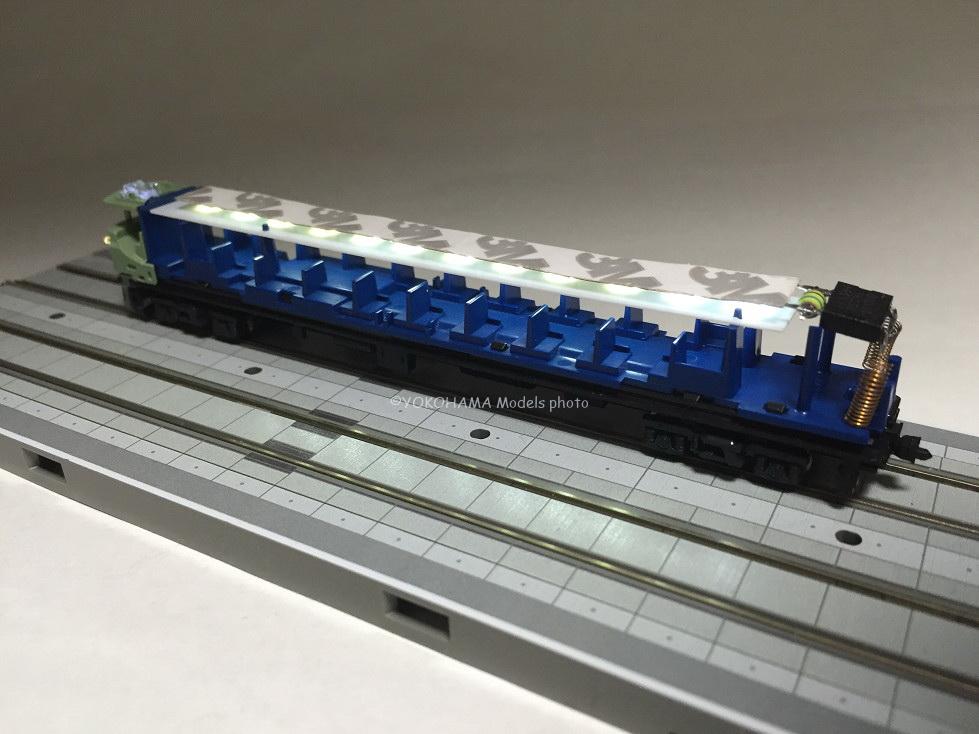

点灯テストです。とりあえずは点灯しました。コンデンサーの位置は後で変えました。
プラバンのカット位置も気になったのでやり直してます。上の画像は試作１号でしたが不採用です。

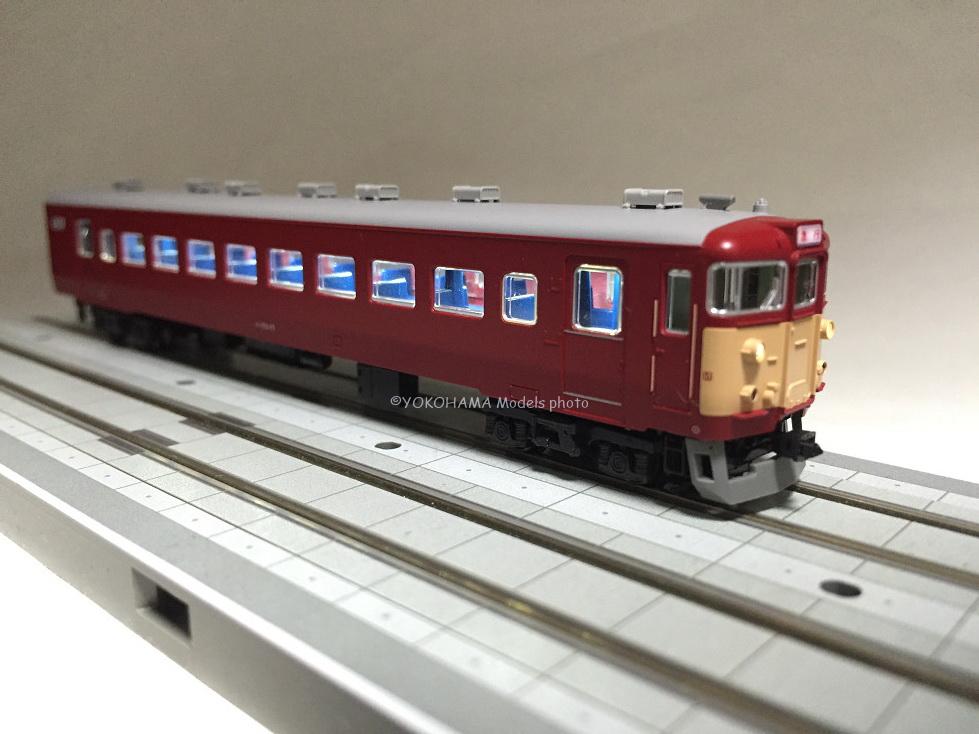

ボディーを組んで閉まるか確認です。OKです。

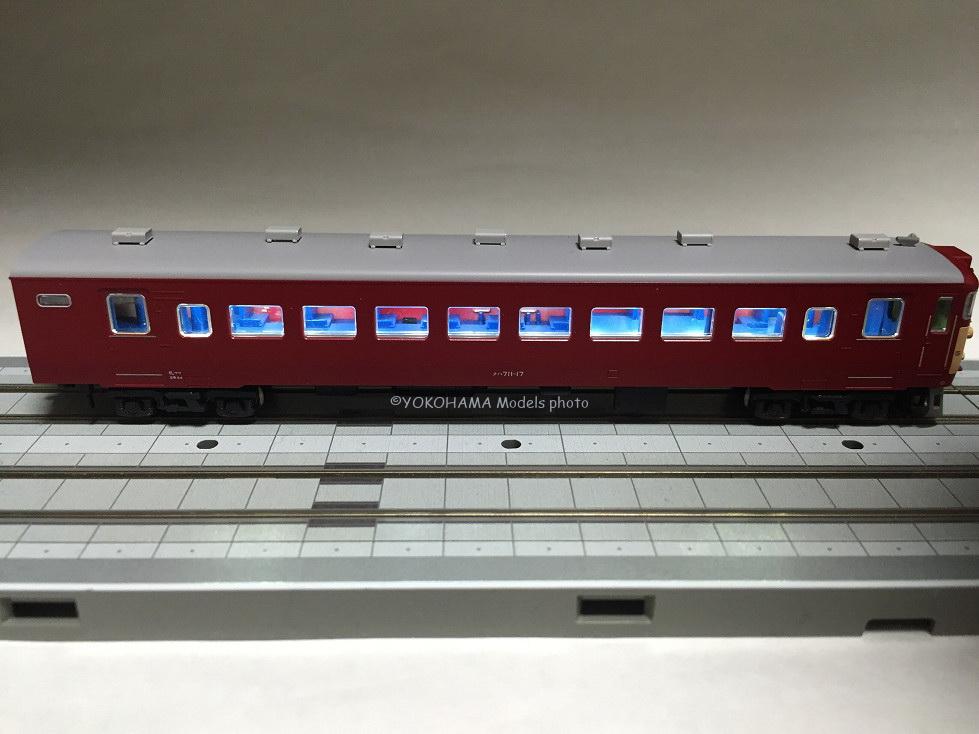

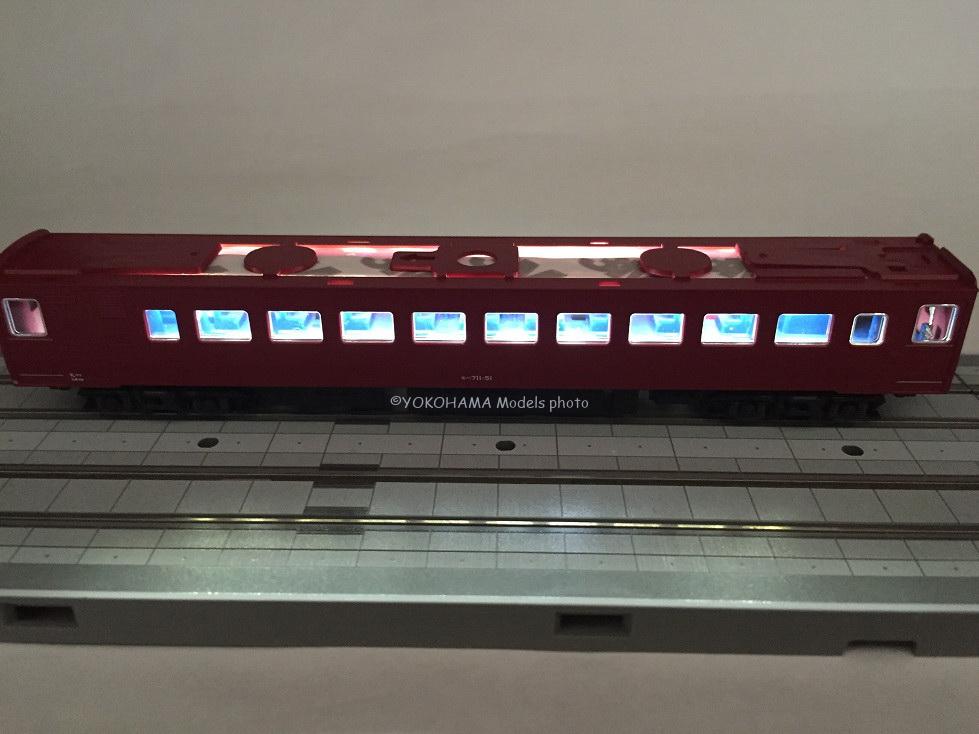

きれいに点灯してます。
LEDテープってハイパーDXのコントローラーのダイヤルを多めに回さないと明るくならないですよね。
要改良ですね。

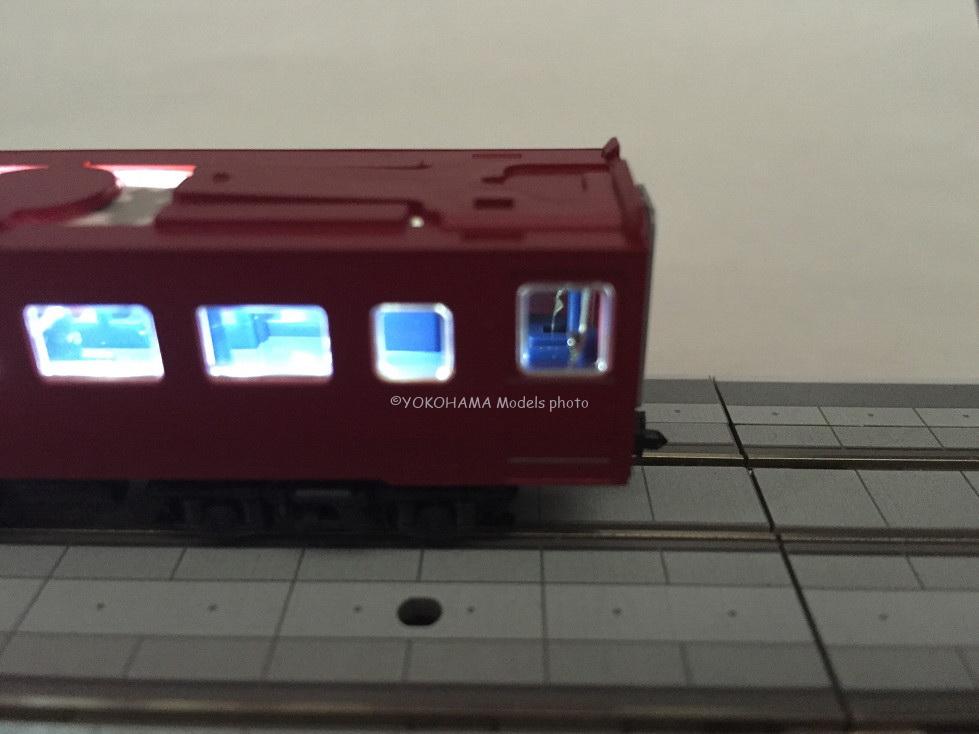

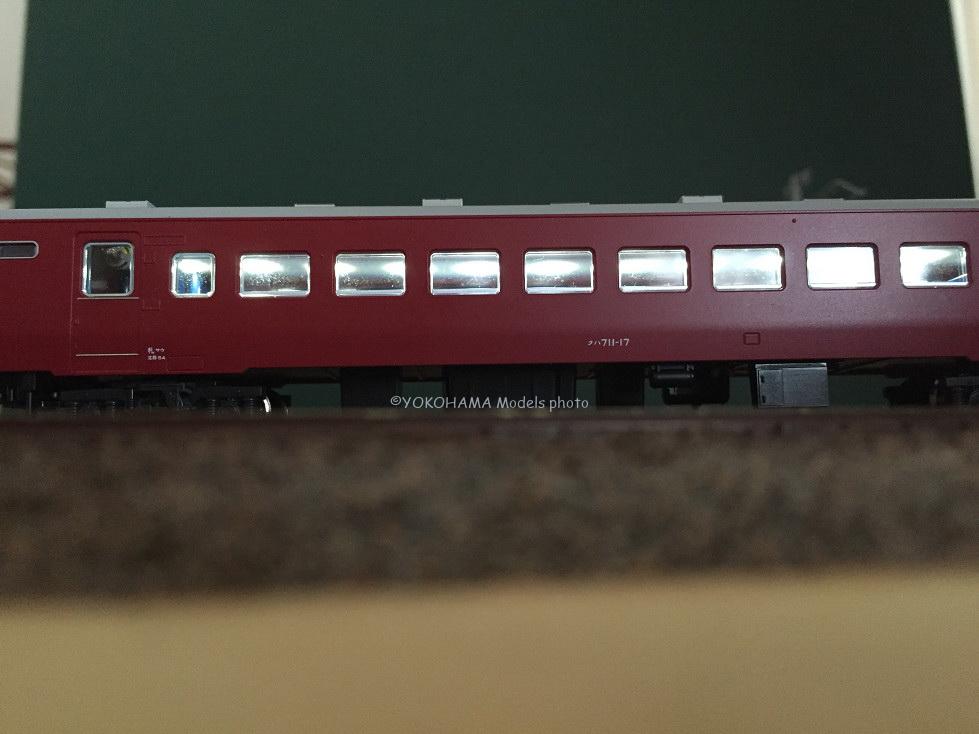

左のドア付近が暗いですね
下から覗き込んだ画像です。

次はモハです。

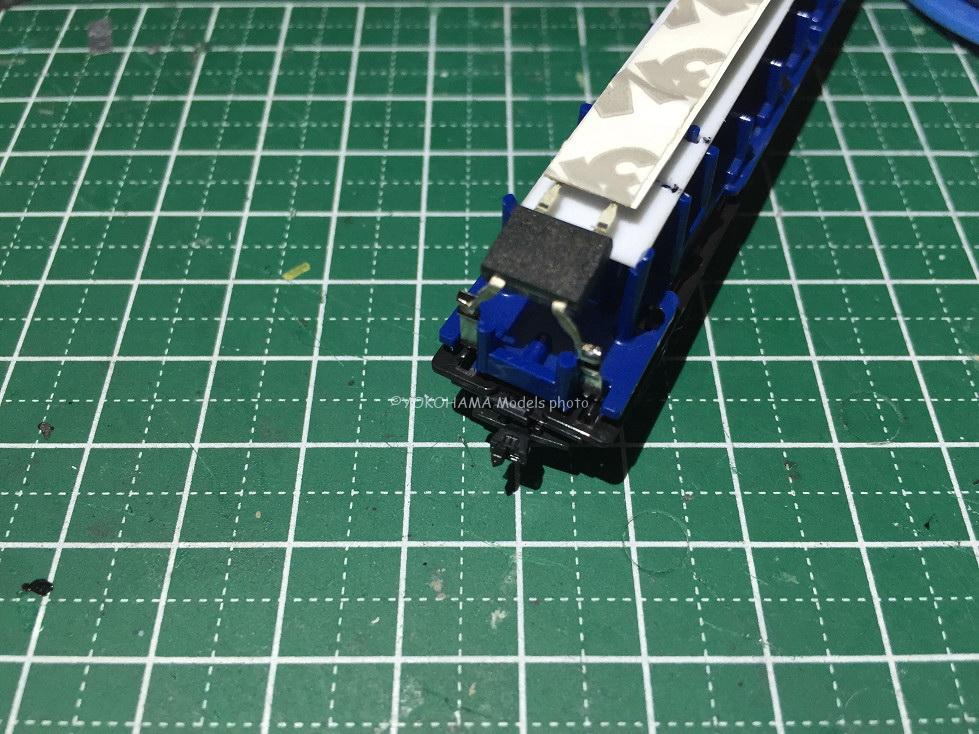

モハは集電スプリングを噛まさないで集電金具に直結です。
集電スプリングを噛ますとドアから丸見えなので、できるだけ見えないようにしました。
こちらもボディーを組んで閉まるか確認します。

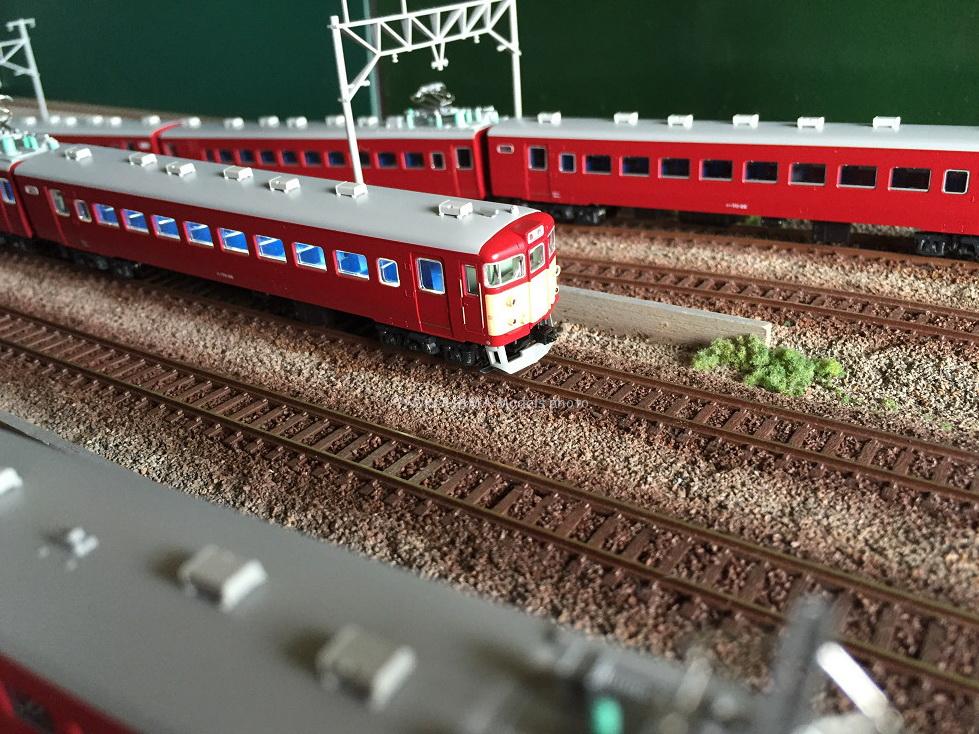

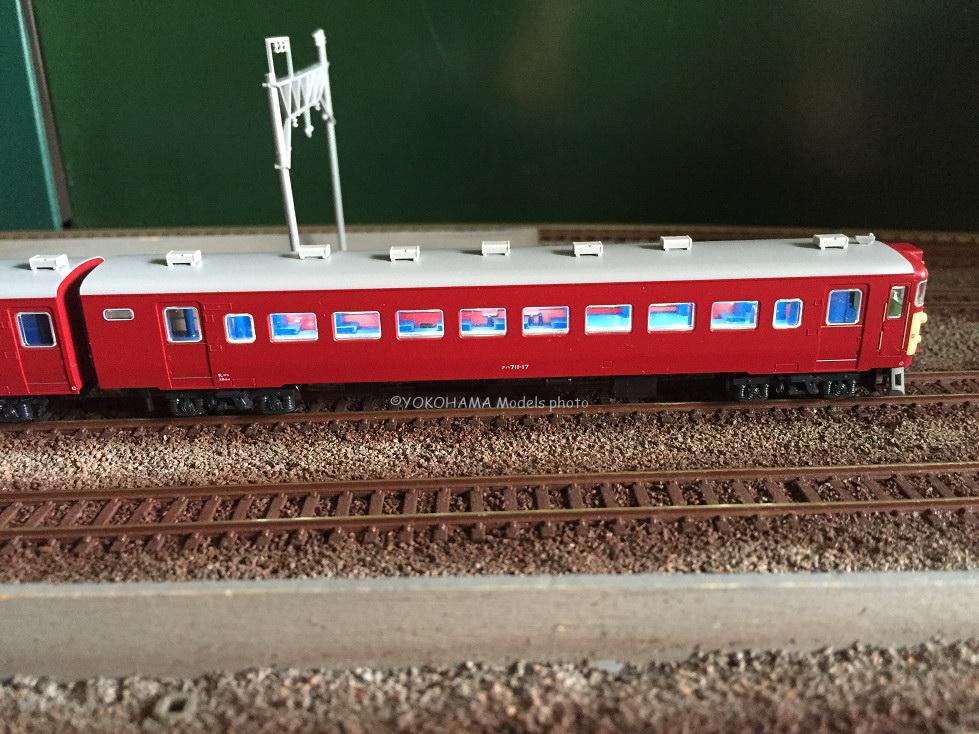

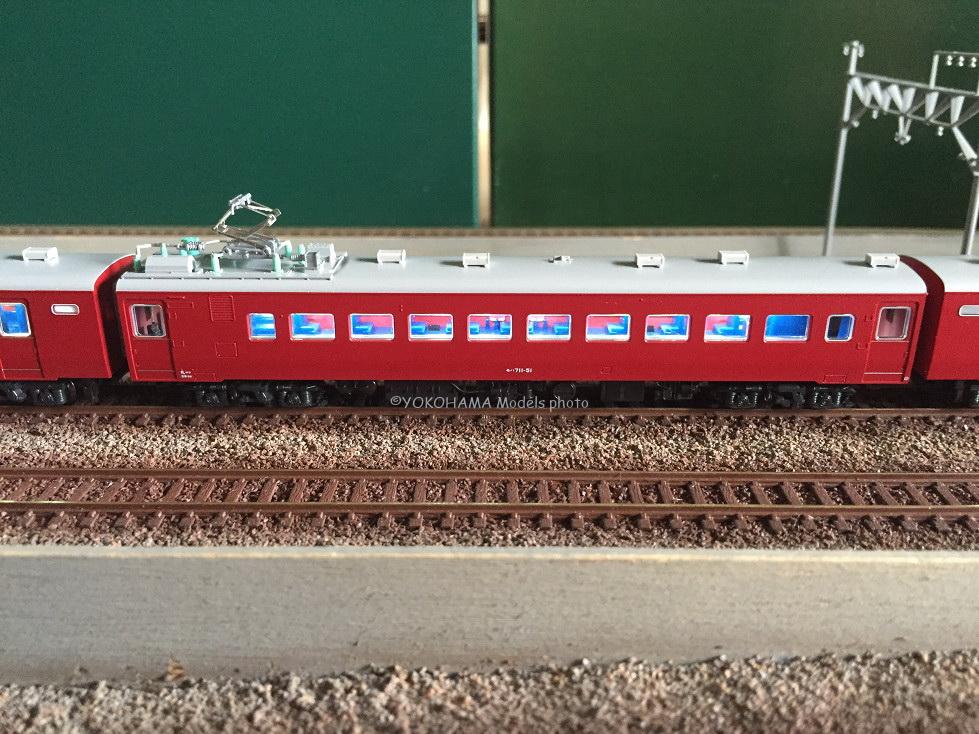

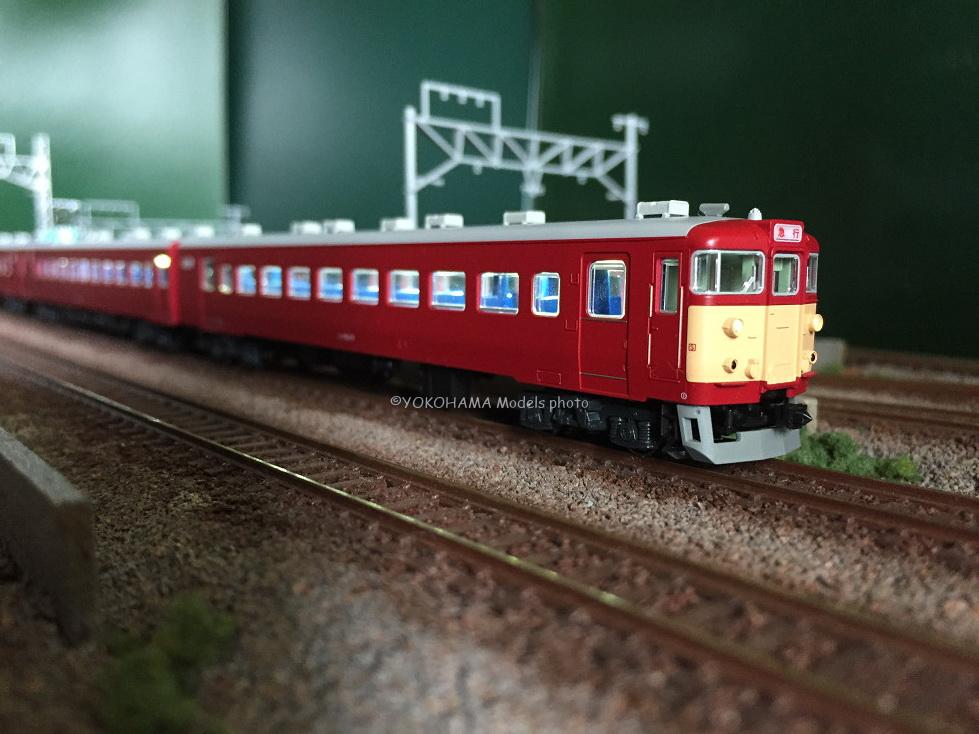

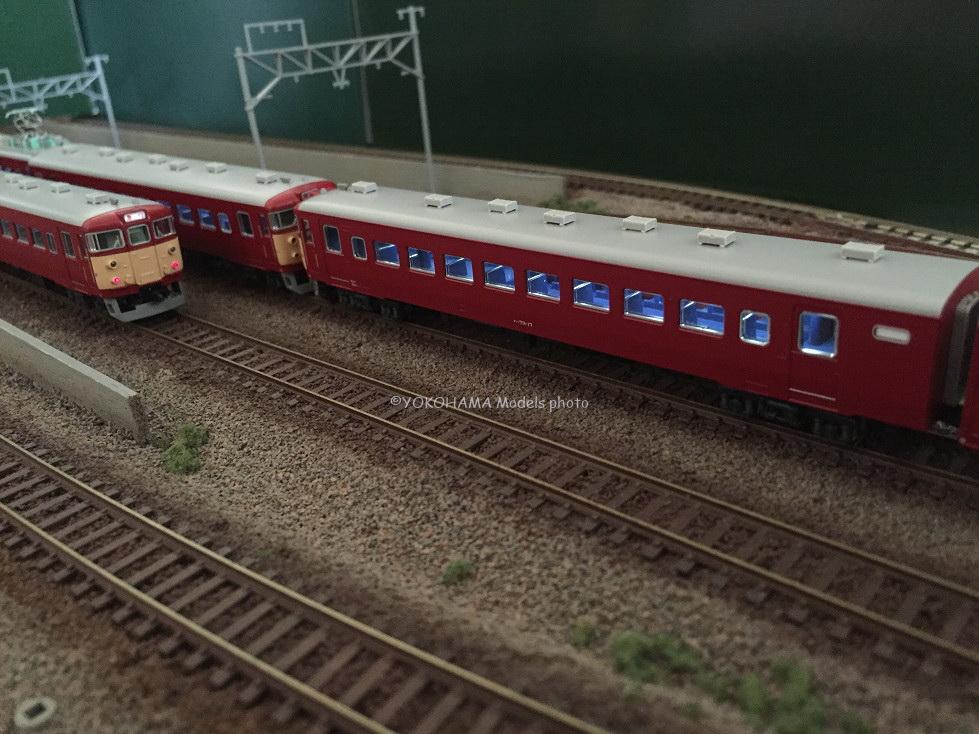

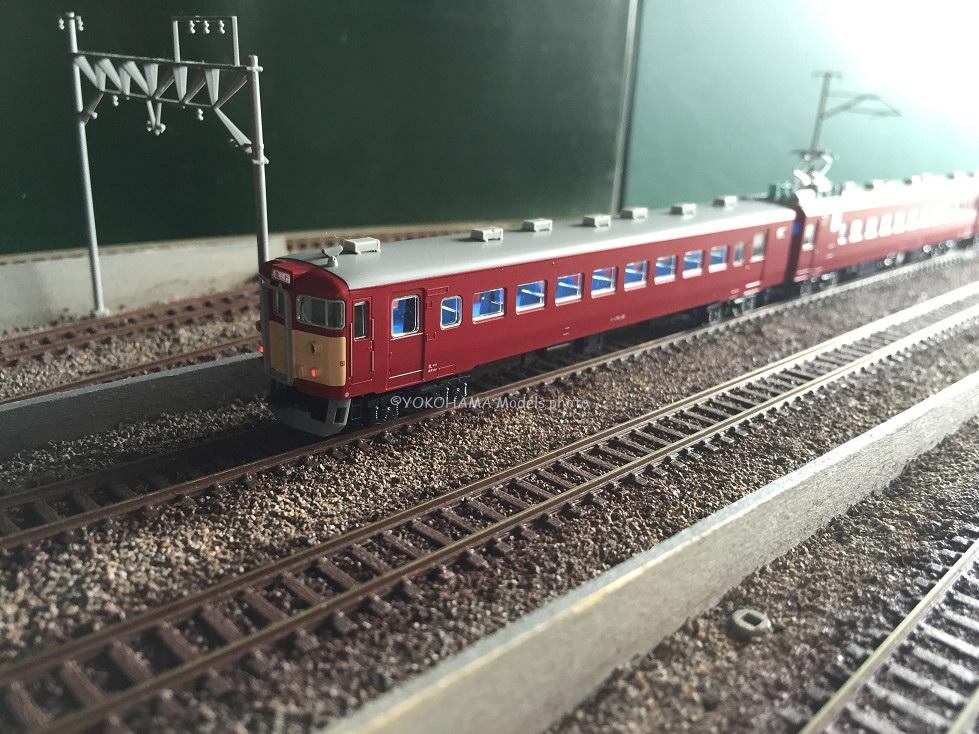

いつもの撮影場所で

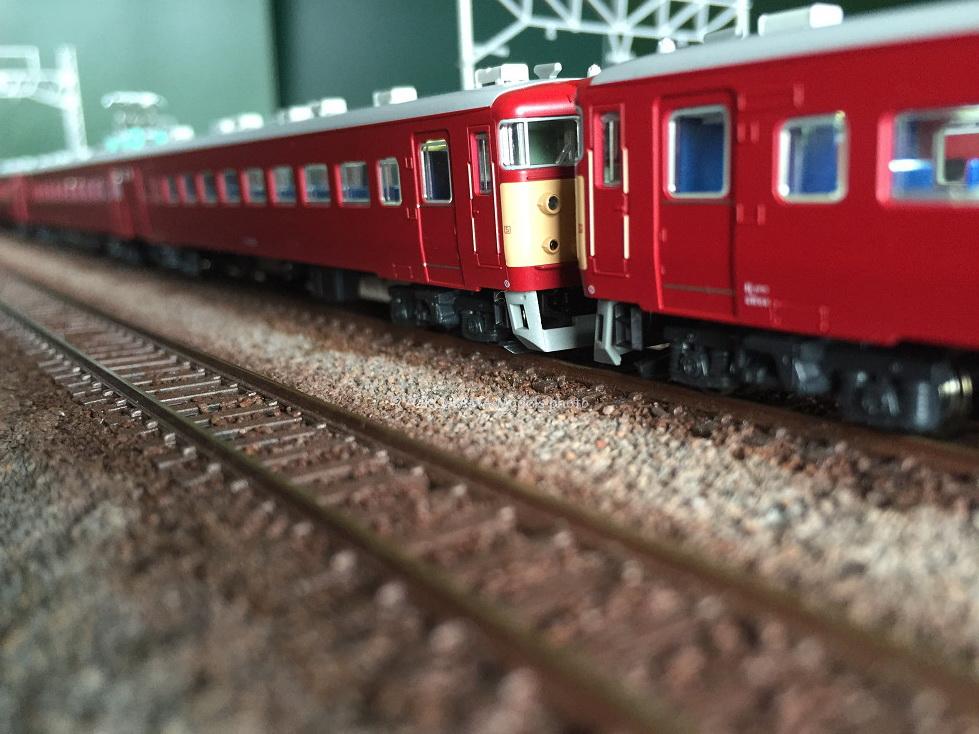

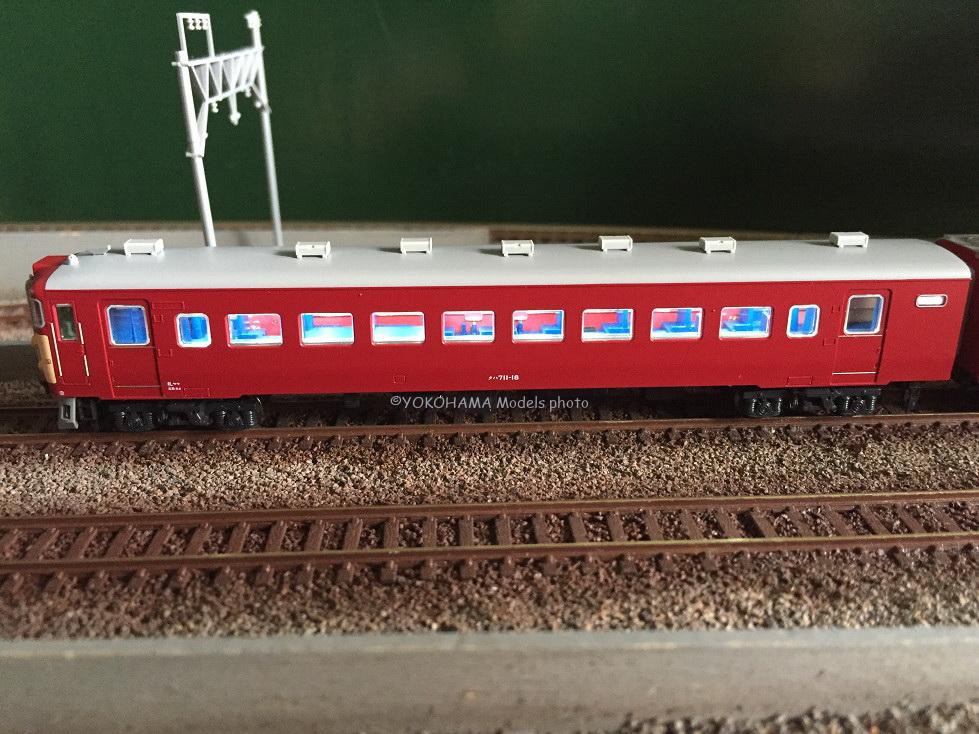

室内が丸見えです。内装も色差ししないとですね～ おけつから～ 最後はクハクハ～

本日も、くだらない備忘録にお付き合いありがとうございます。
