20系寝台客車「北星」を弄る。その10 ナハネフ23の室内灯 KATO 10-366

どうも~横濱模型(@yokohamamodels)です(^^)/
本日はこちら↓↓↓
20系寝台客車「北星」を弄るの続きになります。

前回までのあらすじはこちら↓↓↓

それでは弄ります

整備という名の加工を

画像でおわかりの通り、車掌室もきれいに照らされました。

本日は、ナハネフ23の室内灯を弄ってみました。

画像は使いまわしです。

・ブリッジダイオード DIP型 DI1510 700V 1.5A
・セラミックコンデンサ 10μF 35V

白色LEDテープ(Amazonで売ってます)

narone22 (13)

それから
・集電用スプリング TP-001 タムタム
・集電金具 TP-003 タムタム

nahane (5)

タミヤのプラバンを先日カットしたものから1枚使用です。

nahanefu23 (10)

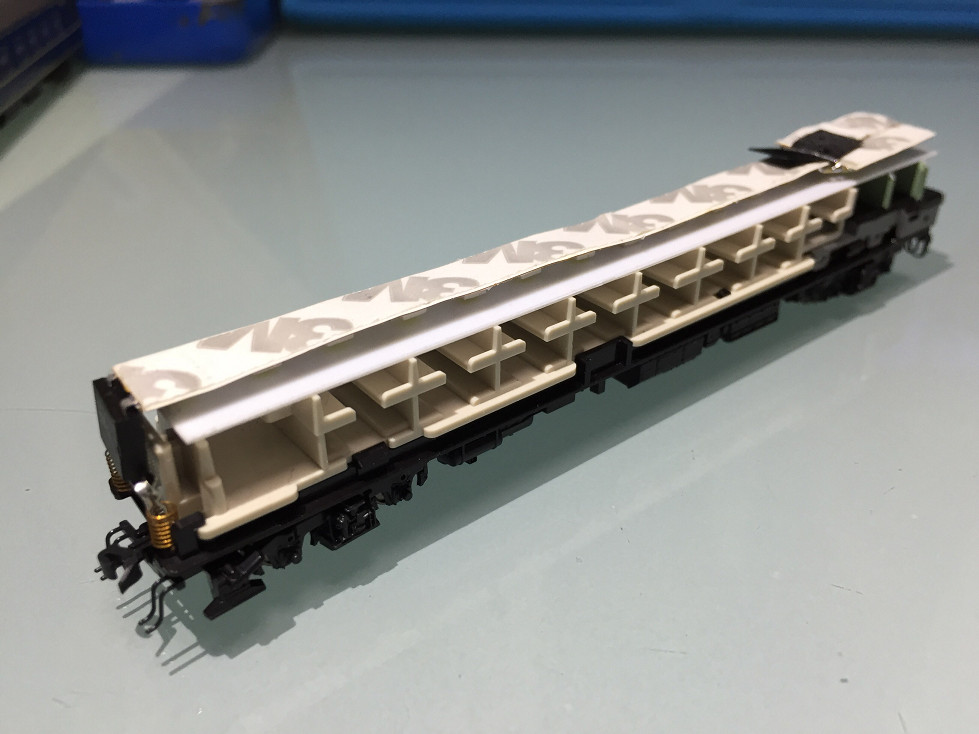

室内灯は画像のような感じに仕上げます。
白色LEDテープの端にブリッジダイオードを取付け
反対側にセラミックコンデンサを取付けます。

貫通路側から見てみると、白色LEDテープは真ん中位になります。

スプリングを1/4にカットしたものを集電用金具に差し込みます。
スプリングにブリッジダイオードの足を差し込みます。

はい、ここまではナハネ20と同じですね。

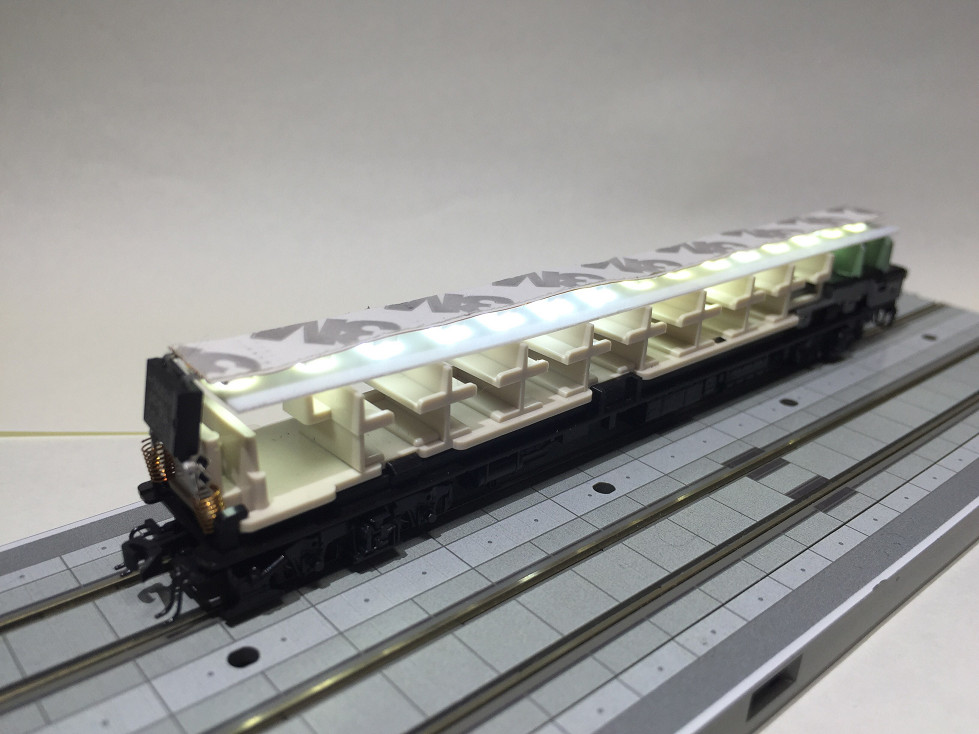

点灯テストしたら、車掌室が暗いんです。
そうです、貫通路を作ったために光が届かないんです。
いや、届いているけど暗いんです。

で、作り直しました。

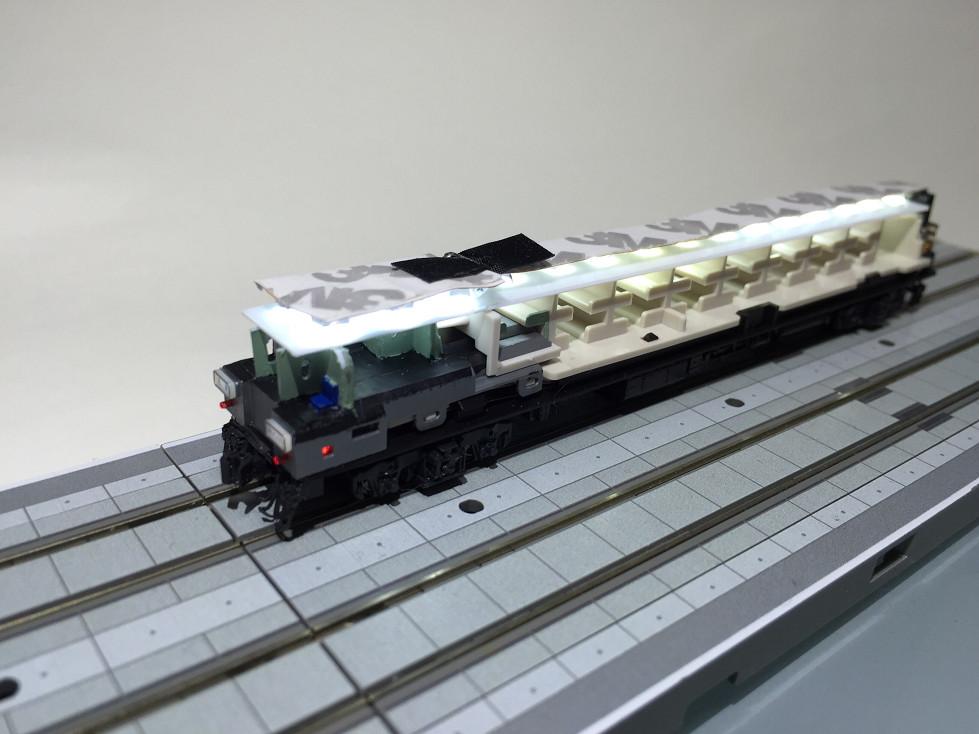

車掌室側をLEDテープを2段にしました。
おかげで仕切りを付けた乗務室まで明るくなりました。

ハレーションはカメラの腕前が悪いからです(゚Д゚)ゴルァ!!

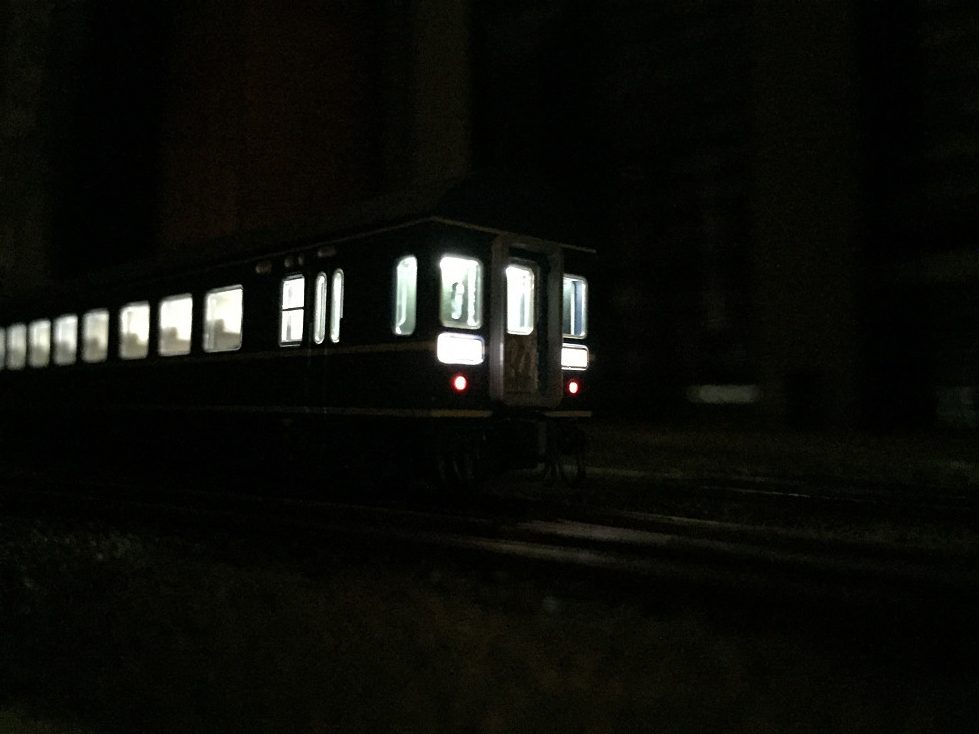

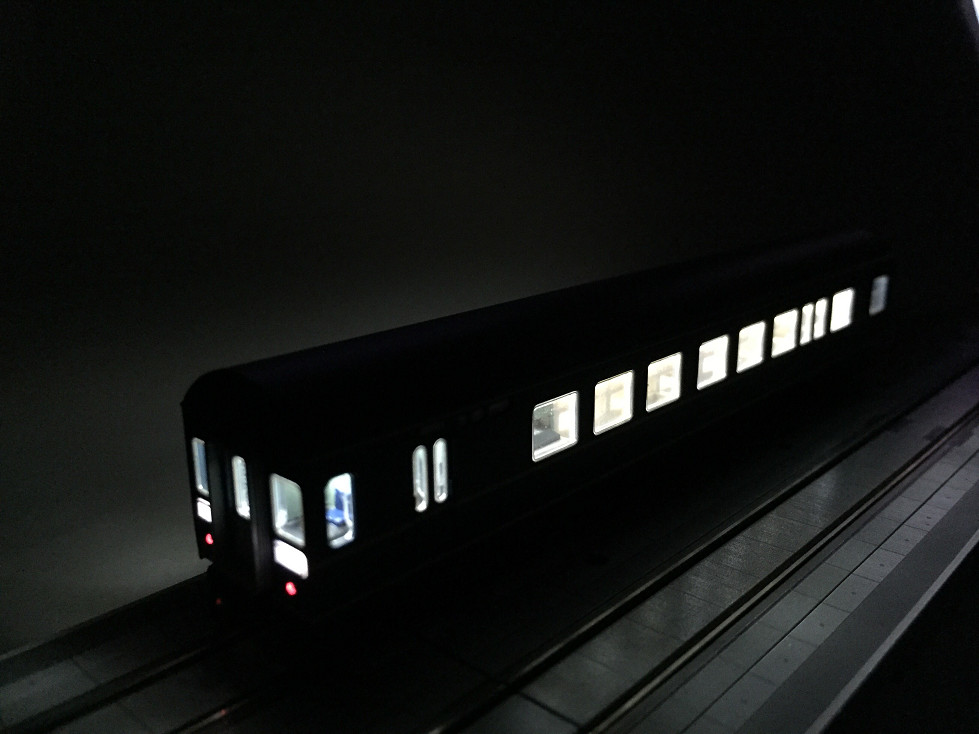

夜シーン
それっぽく見えます。\(^o^)/

こちら、昼シーン
なかなかいい具合に仕上がりました。

次はカニ21を仕上げます。

その11へつづく
