KATOから発売されています、E257系あずさ・かいじです。
4両増結セットの方で、この中のｸﾊE257 5を電球からLEDに交換してみます。

入線記はこちら↓↓↓

整備という名の加工を

純正の電球はやっぱり暗いし、パワーパックの出力つまみけっこう回さないと点灯しないですよね。

LEDに交換

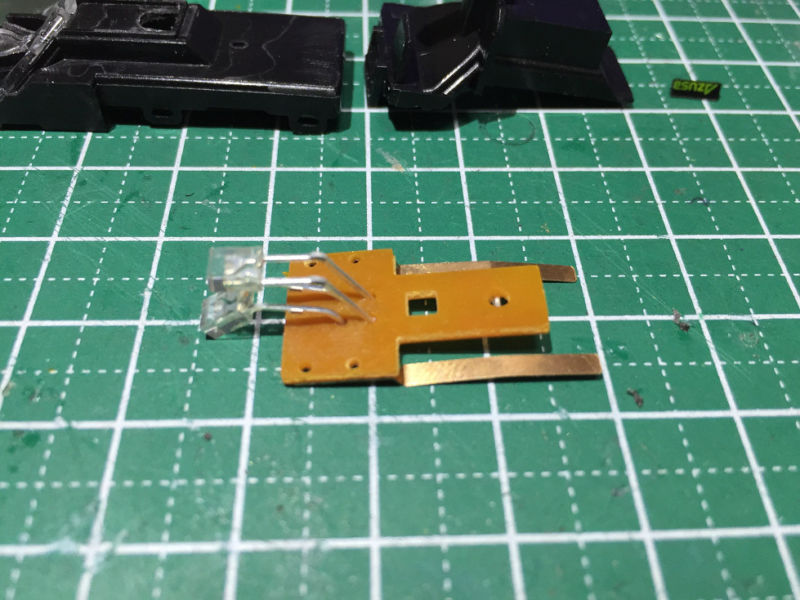

お手軽簡単作業で、白色角型LEDを使って既存の基板に取り付けます。

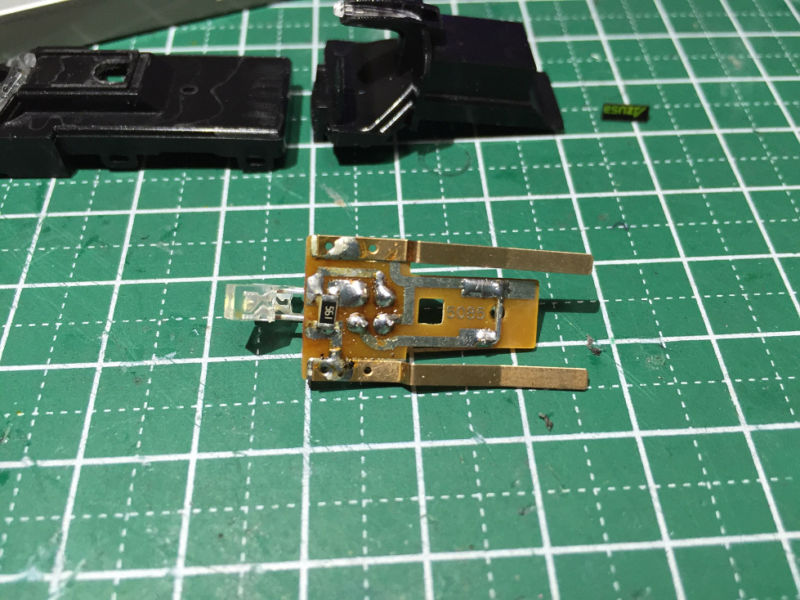

裏側にはダイオードがはんだ付けされていますが除去し、代わりにチップ抵抗560Ωをはんだ付けしました。

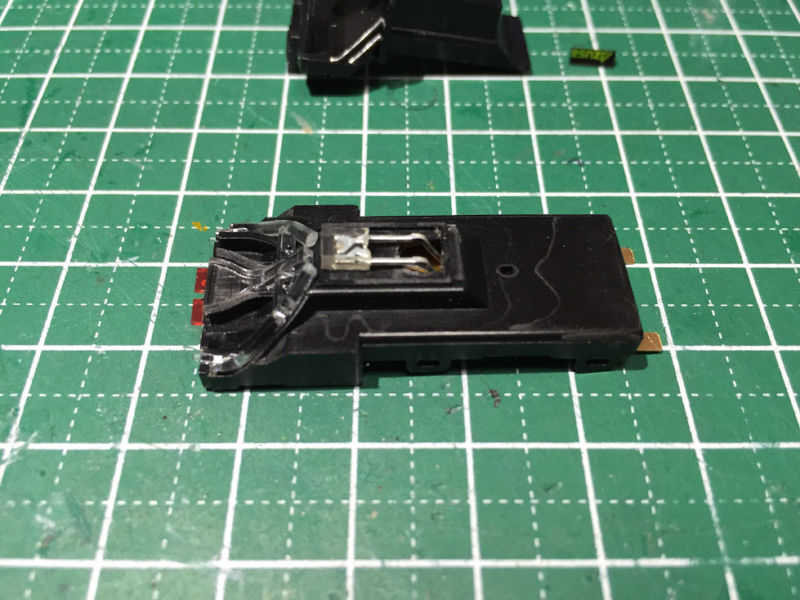

ライトケースに取り付けて確認します。

角型なのでなんだかしっくりきますね。

白色角型LEDなので、ヘッドライトの導光材にクリヤーオレンジを塗り塗りします。

ヘッドライト・テールライト点灯確認

車体に取り付けて、点灯テストです。

おでこのライトが明るすぎます。

中のLEDをもう少し下に向けて調整します。

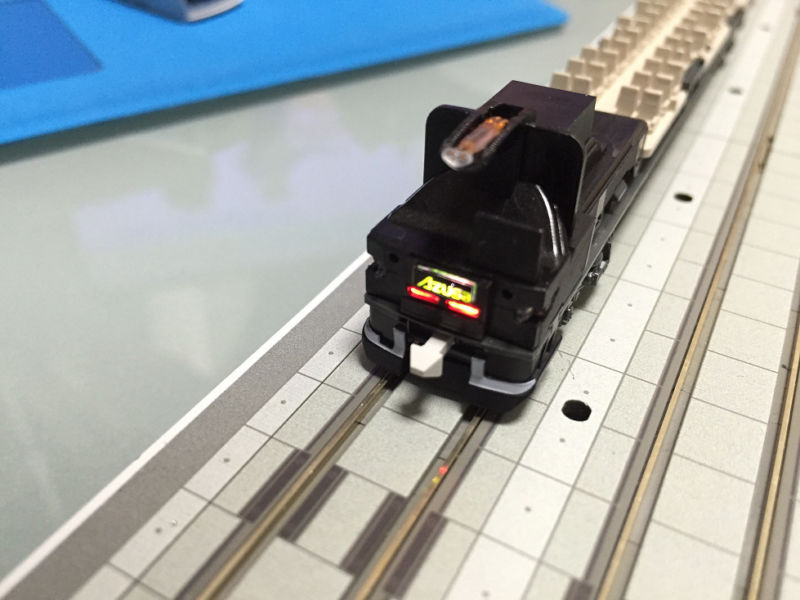

テールランプはクッキリです。

あずさのヘッドマークもクッキリです。

最後にボディーを組み立てて

最後にもう一度点灯テストです。

あれ、ヘッドライトが２色なんですね。
あ！ヘッドマークも違う

ライトの塗り塗りはやり直しですね
