どうも～(^^)/　横濱模型です。
本日はこちら↓↓↓
きのくにシーサイド色のDE10 1152号機になります。

入線記はこちら↓↓↓

前回の続きから始めます

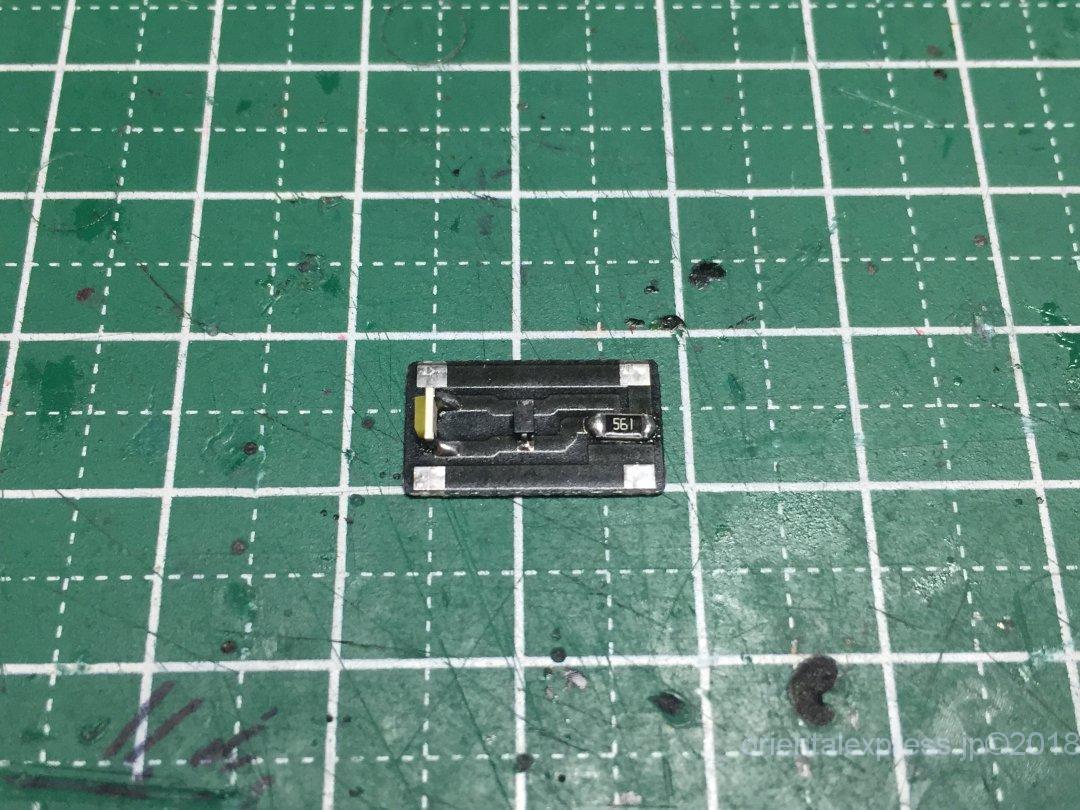

1kオームの抵抗がついていましたので、560オームに交換しつつ白色LEDに交換しました。
ここまでは前回やったところですね。

きのくにシーサイドはDE10がプッシュして走ったりしますので、DE10のテールライトは点灯して欲しいところです。

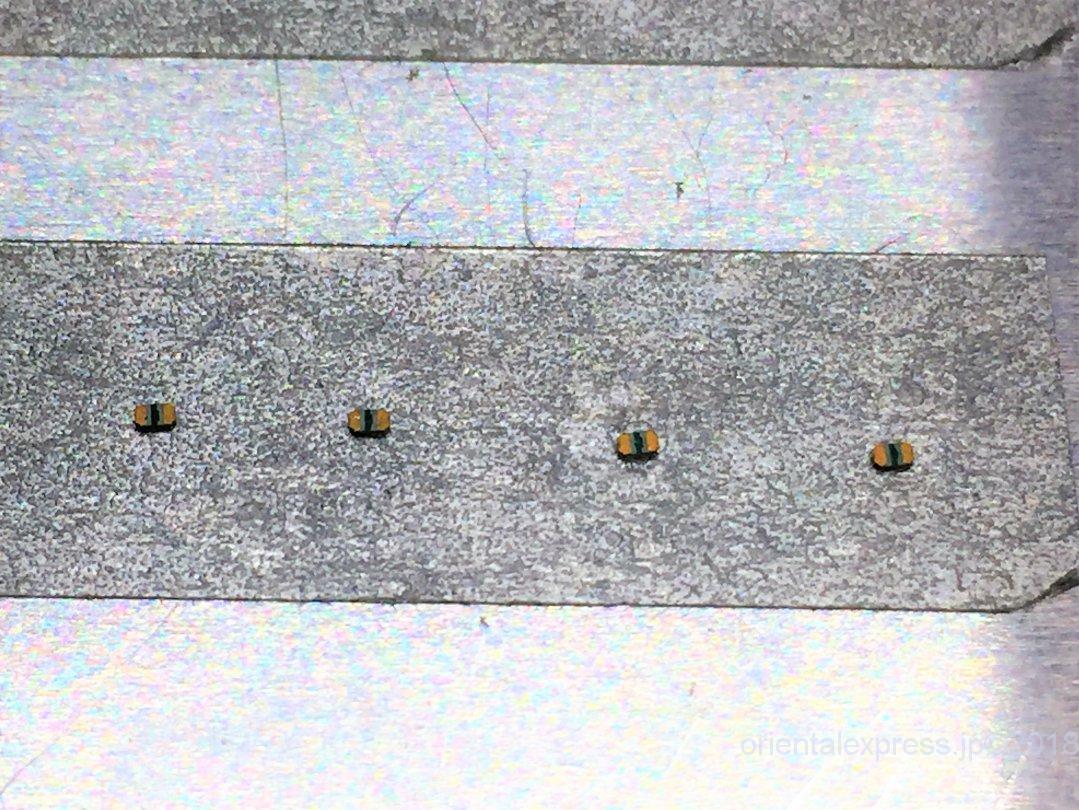

チップLED1006サイズを用意しました。こんな小さいのハンダ付けは厳しいです(>_<)

ポリウレタン銅線0.1ｍｍにチップLEDをハンダ付けしたものをテールライトの穴に仕込みました。元々穴は開いているのですが、ドリル刃1.0mmで少し広げてます。
セメダインハイグレード模型用接着剤で接着させています。

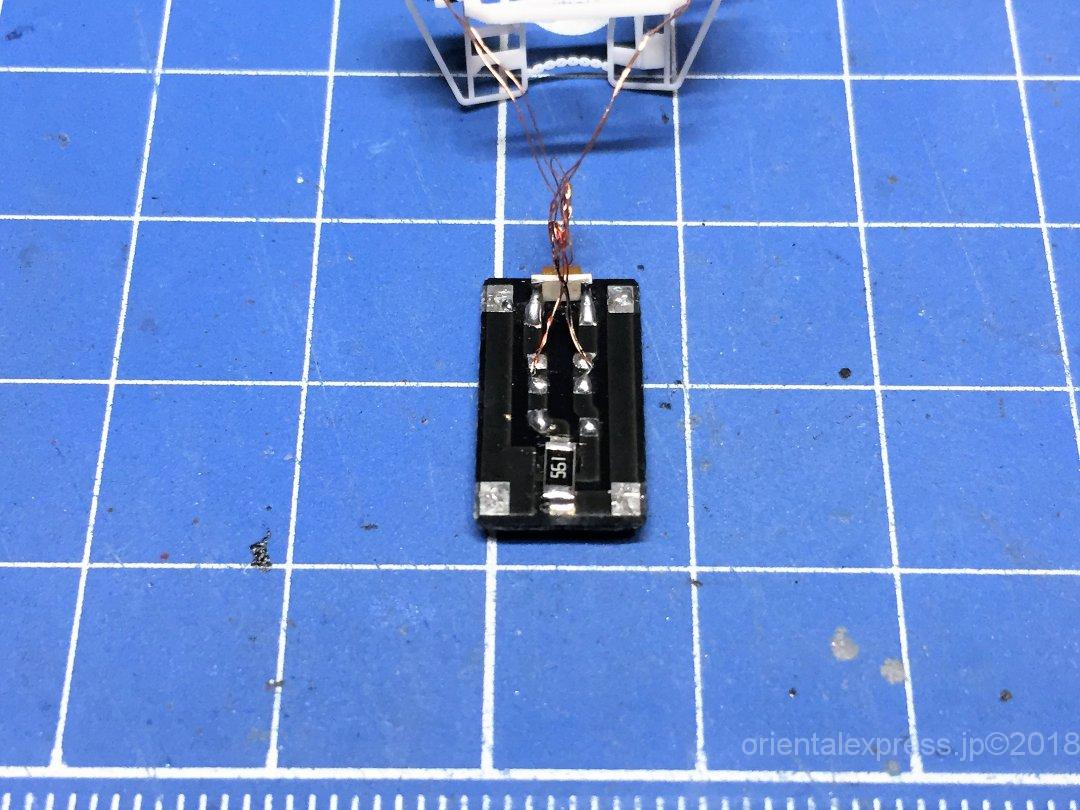

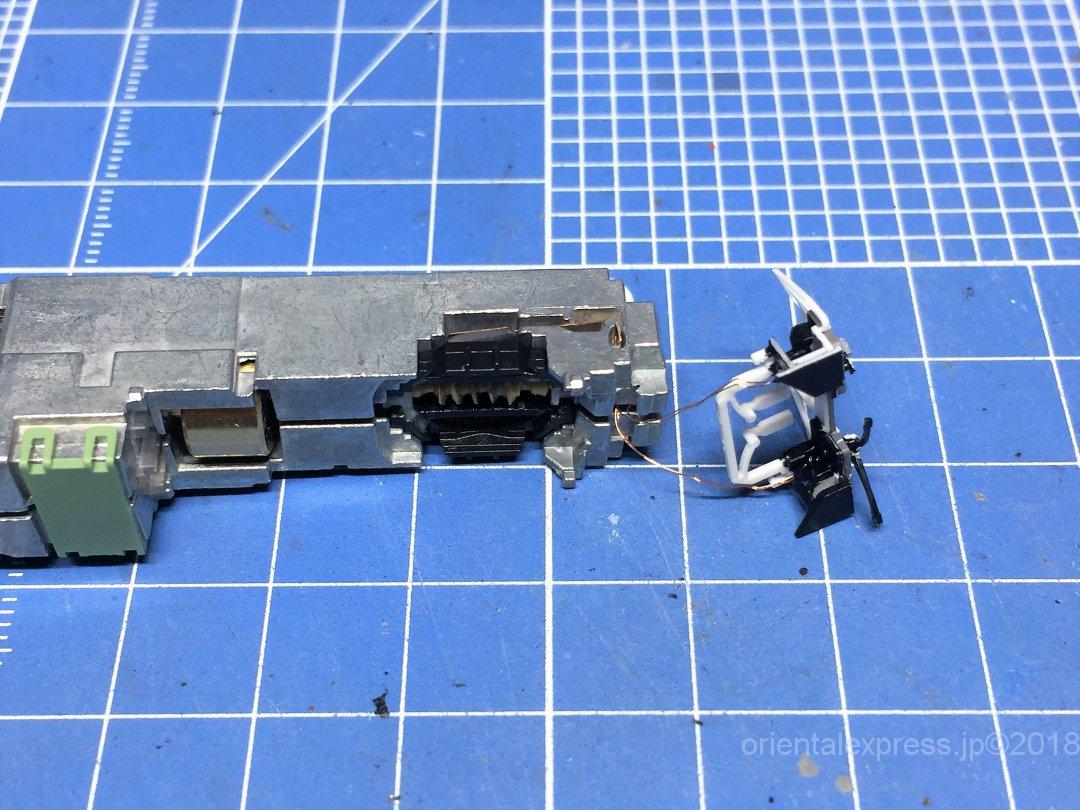

ヘッドライト用の基板にテールライト用の配線をハンダ付けしています。

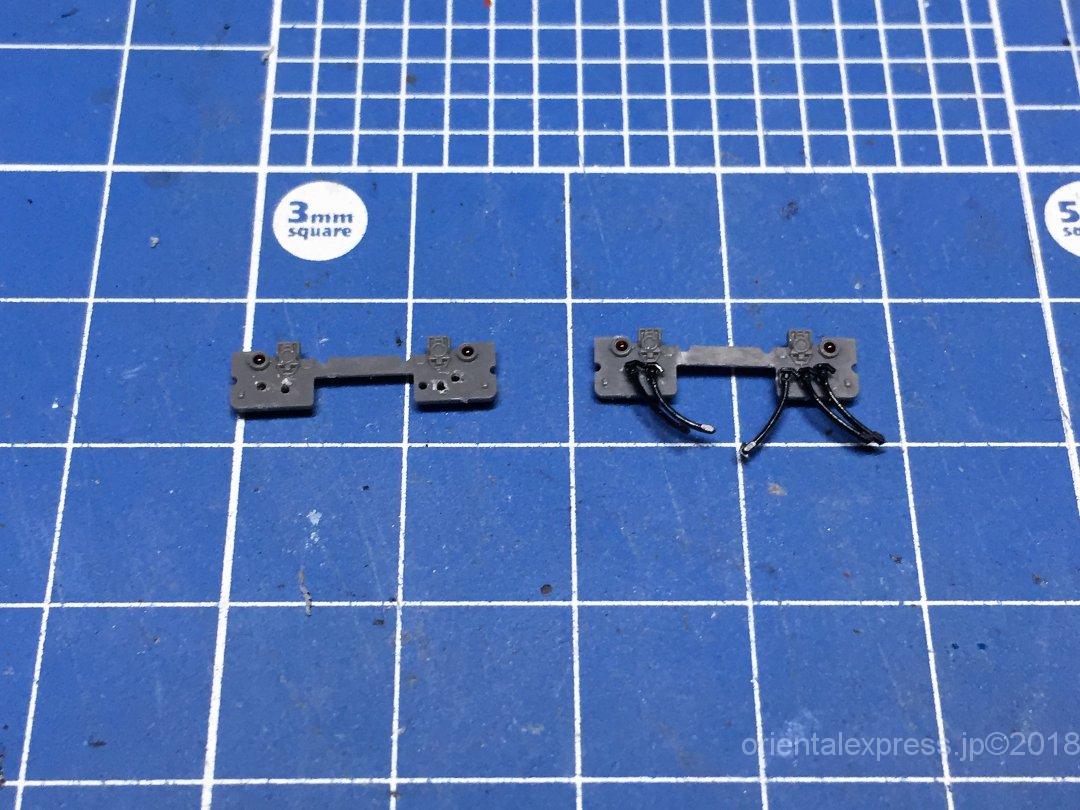

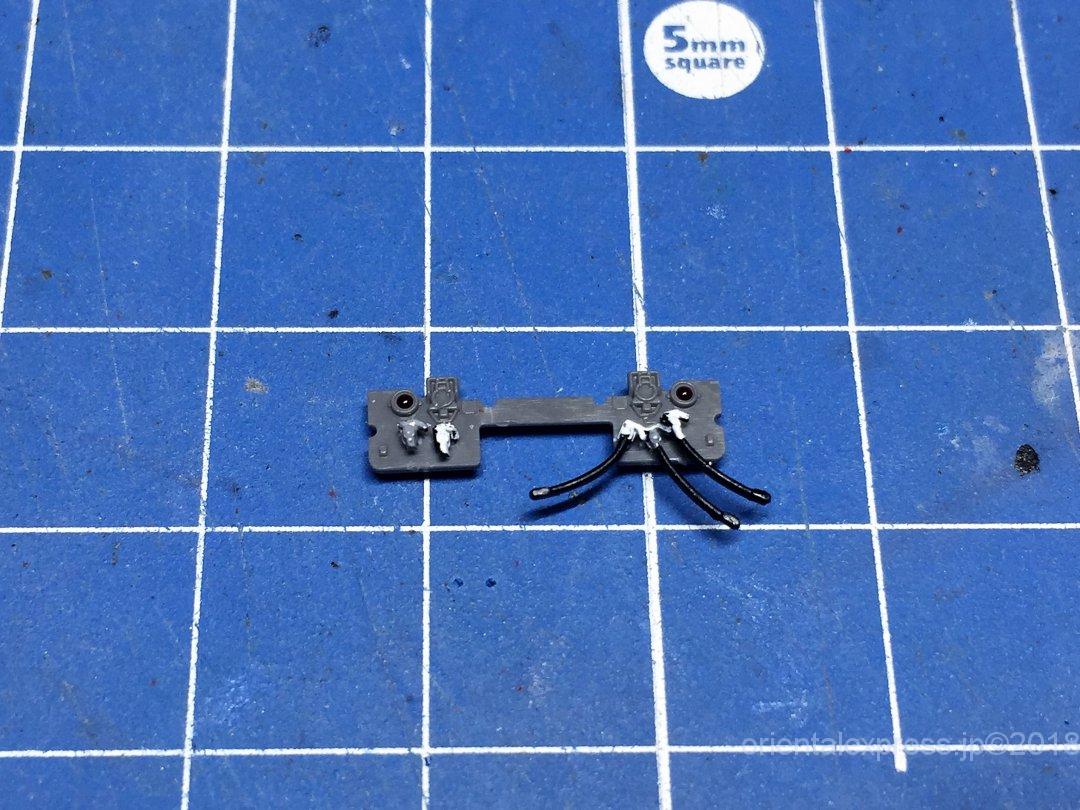

エンドビームにコックがモールドされていますが、全部切り取ってTOMIX PZ-001 EF63用ブレーキホースを取り付けました。

ホースとコックに色差しを行います。雰囲気は出ました。

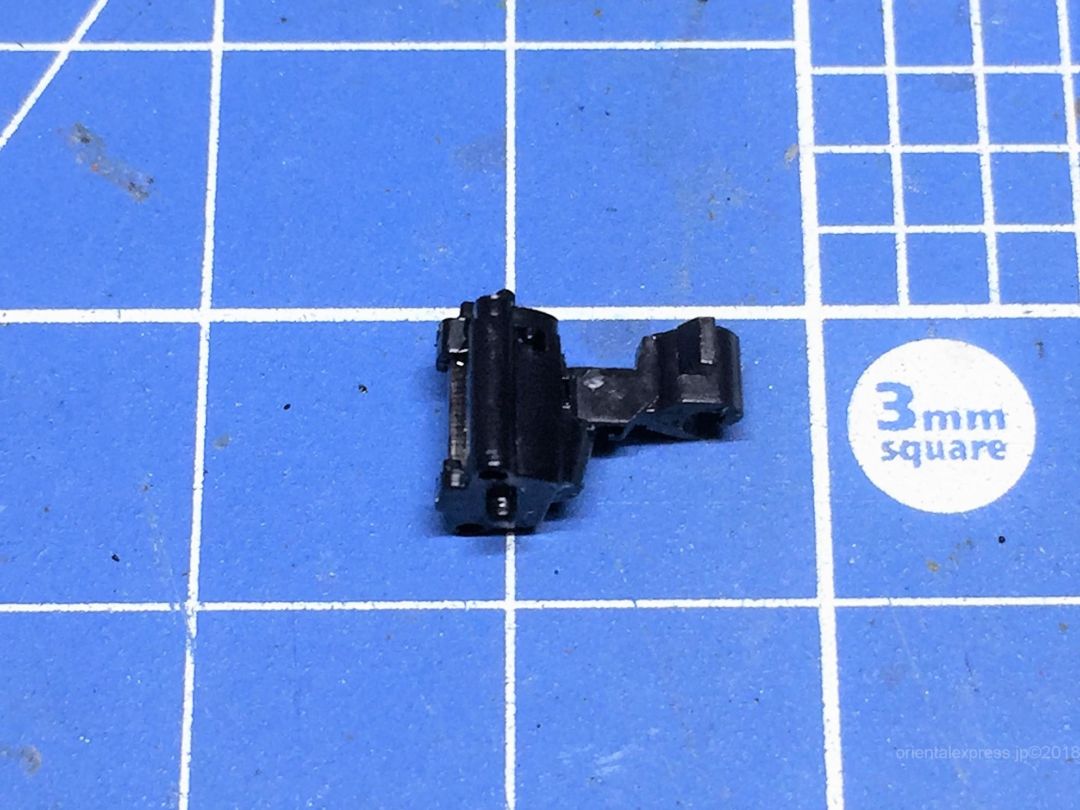

また特殊な形状のカプラーです。
さてどうしたもんですかね

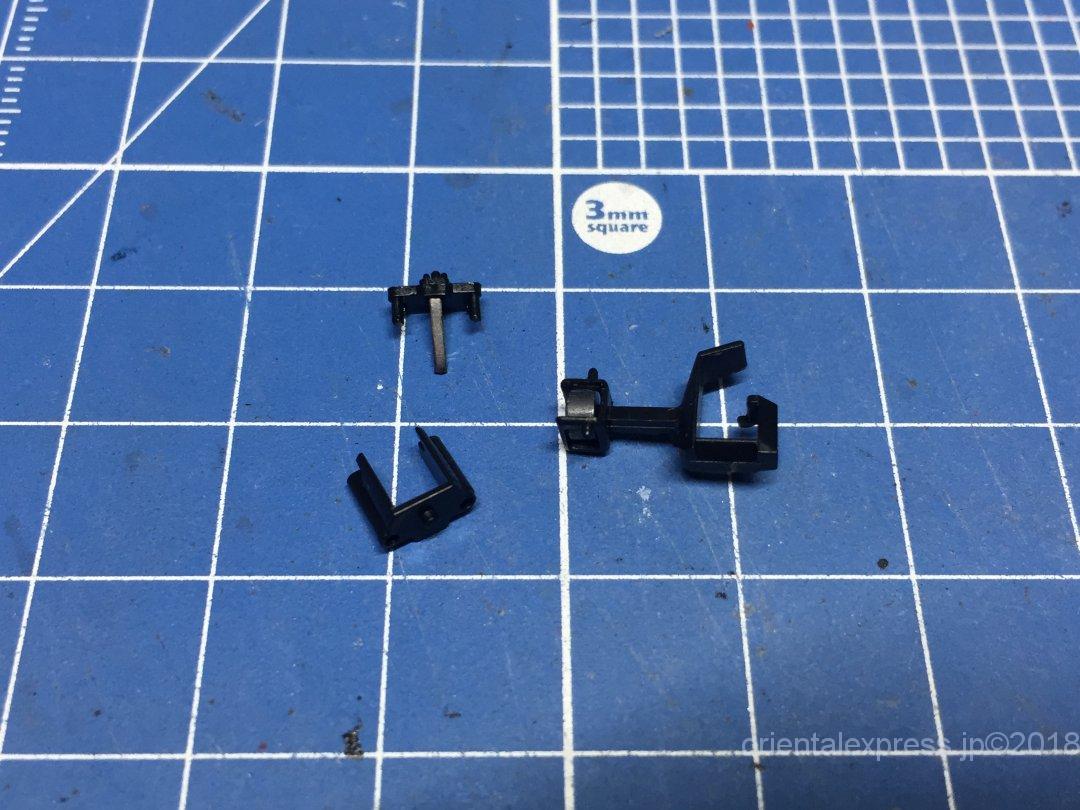

色々考えてみたのですが、いつものようにかもめナックルカプラーを差し込んでハイグレード模型用接着剤で固定しました。下の隙間には例のナックルカプラーのランナーを切り取って詰めています。

さて話は戻ります。

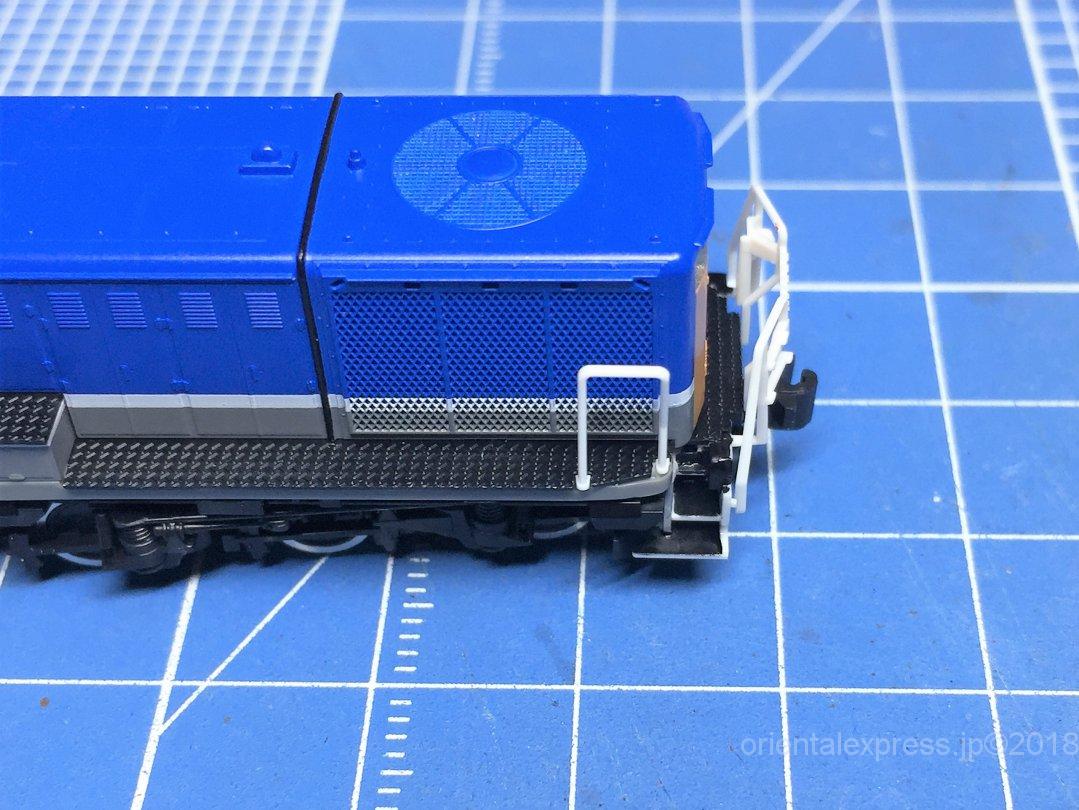

LEDを仕込んだパーツに光漏れ対策で黒で塗りました。ついでにステップ回りも黒色で色差しも行いました。

組立ててみました。ステップの色差しは効いてますね。仕込んだLEDはどこにあるかわからなくなってます(^^♪

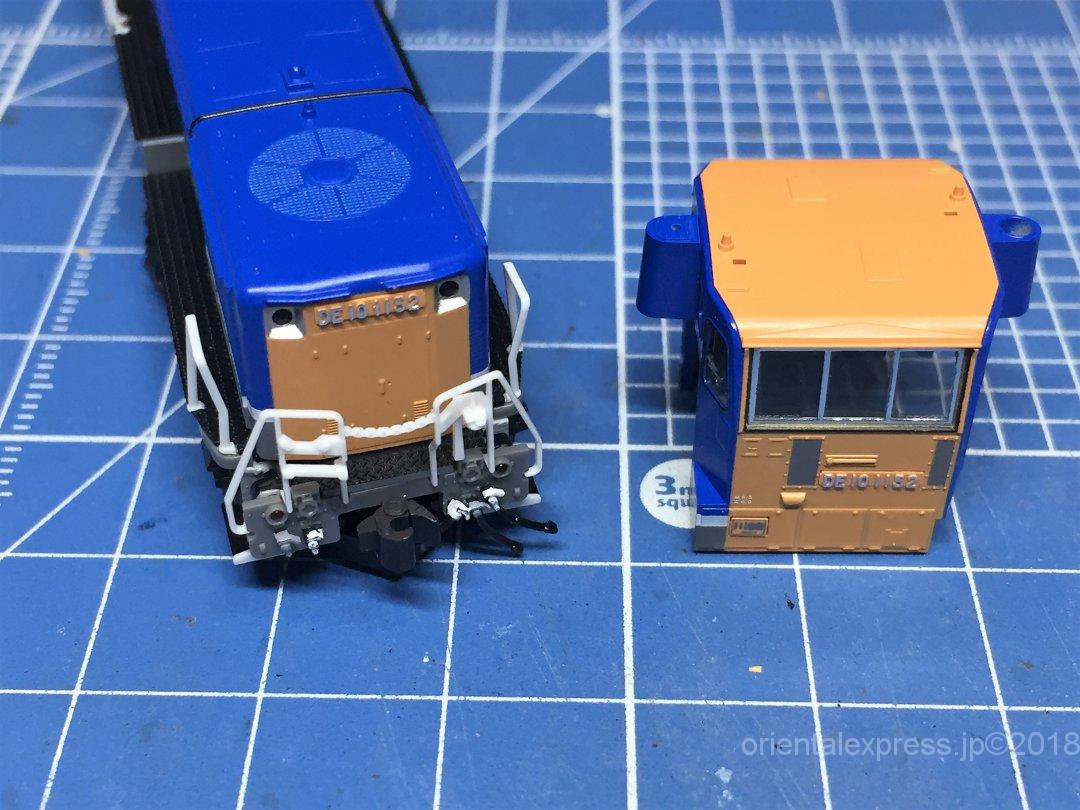

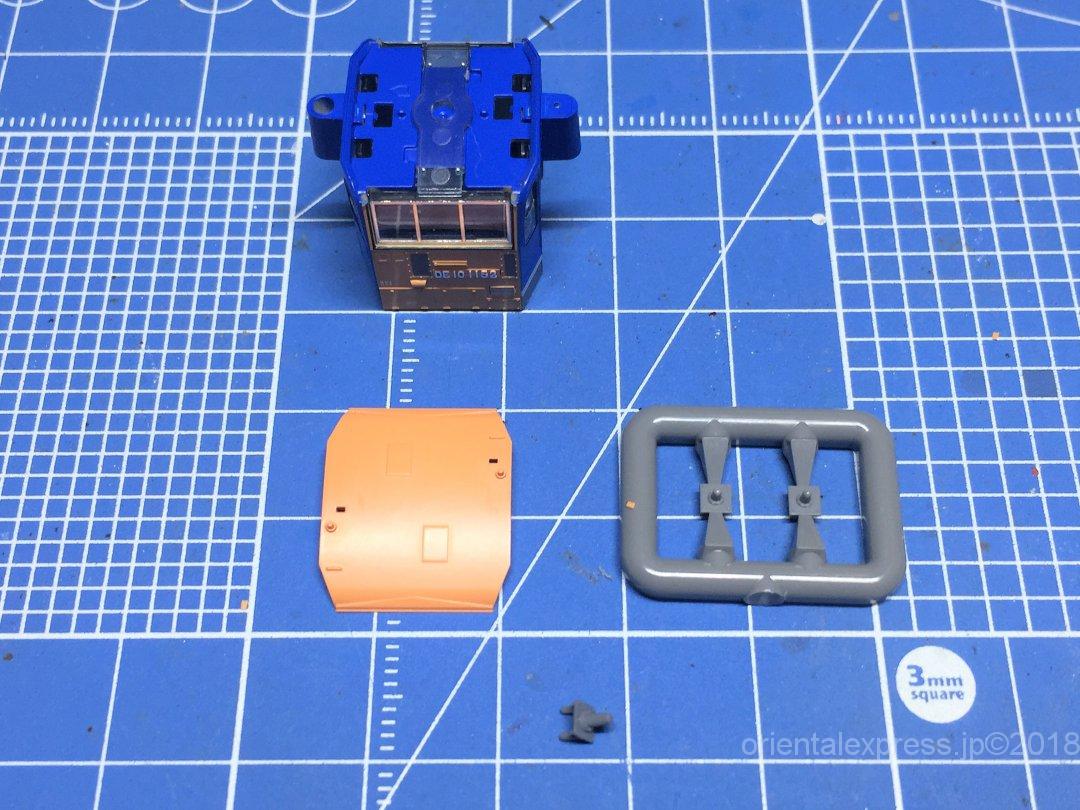

ナンバーを取り付けて、

ホイッスルも取り付けます。

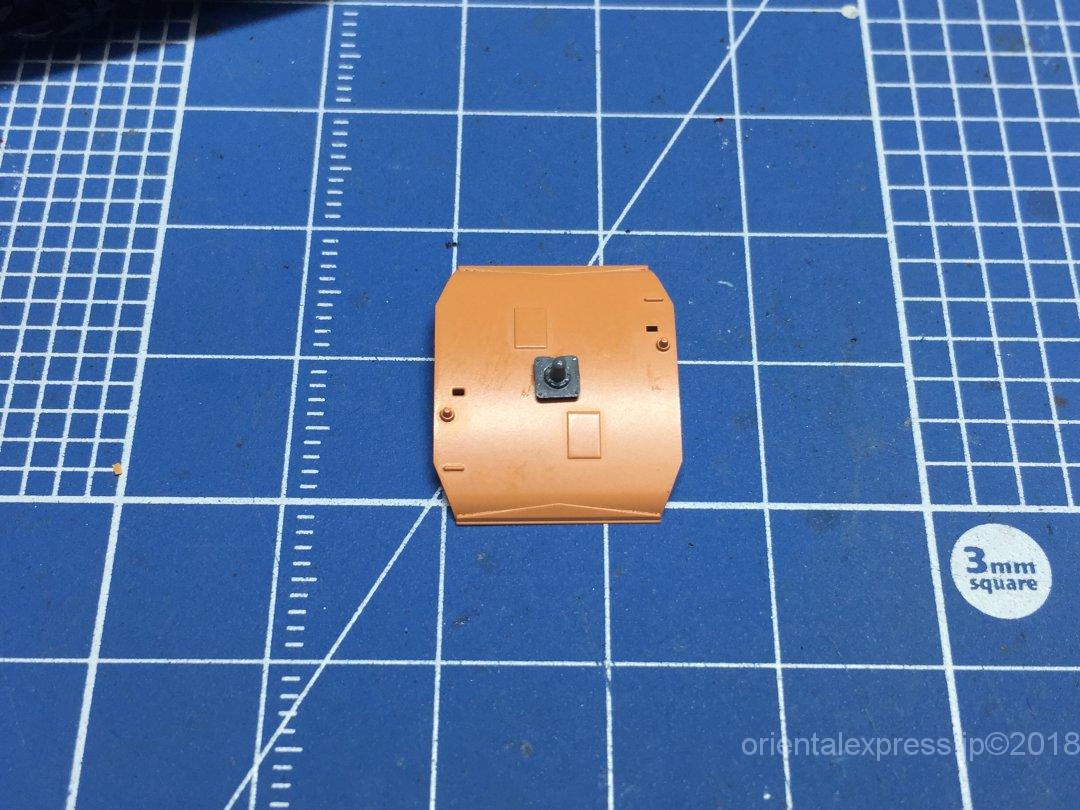

列車無線アンテナもありますね。列車無線アンテナ用の穴は0.6ｍｍで穴を片側だけ開けました

KATOの列車無線アンテナの足を１本切り取って差し込むだけです。

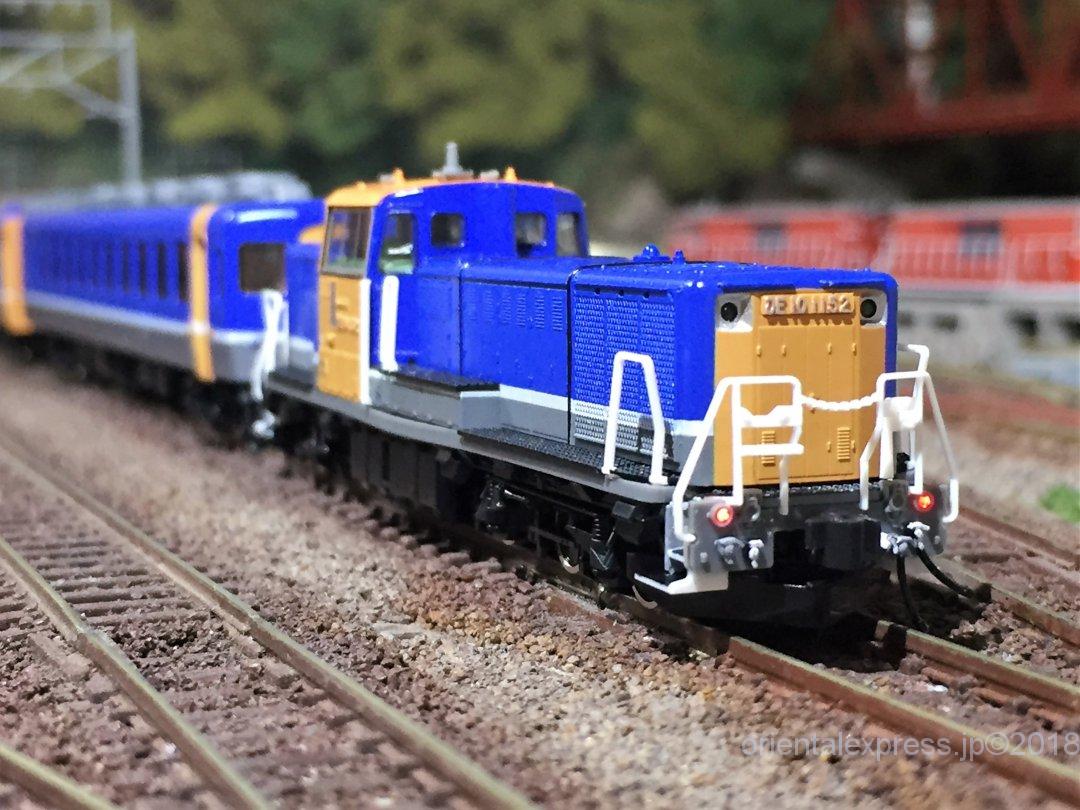

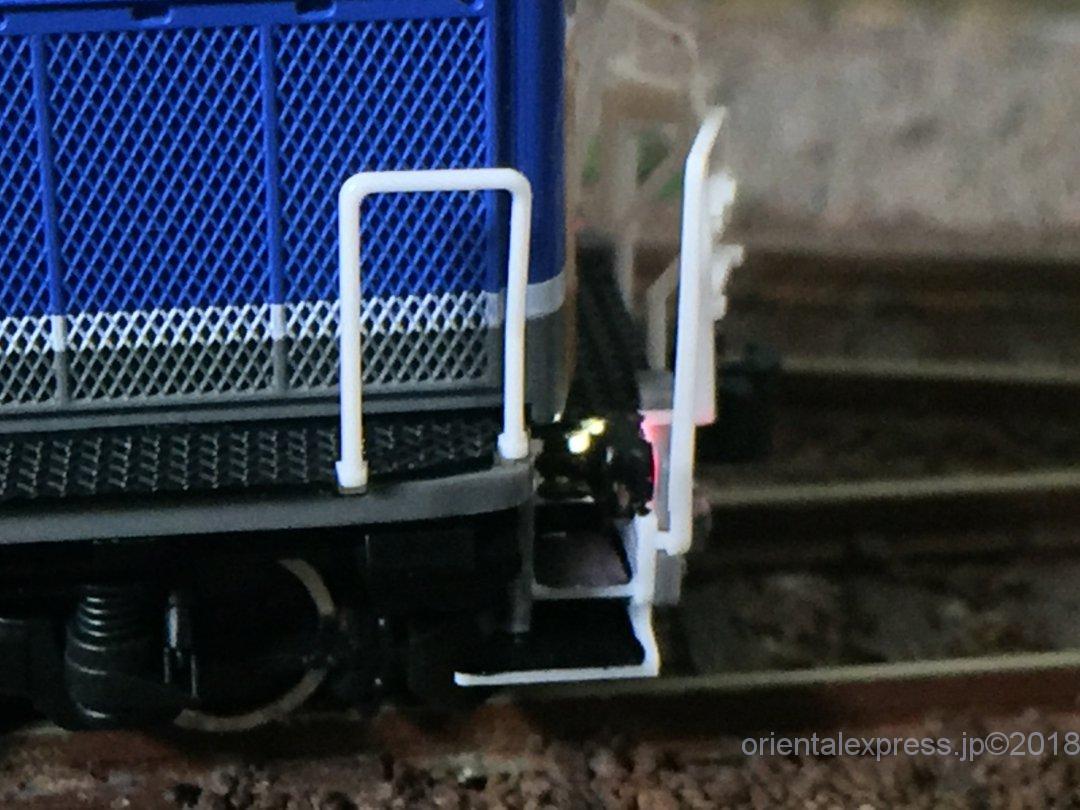

テールライトの点灯確認です。うお～点いたよ
ですが・・・
あ～あ、光漏れしてました。しっかりやったつもりでしたが。
この後ばらして黒色で光漏れポイントをヌリヌリです。

電球色のヘッドライトが良いですね～なんで標準はオレンジ色なんだろ～

テールライトも点いたことですし、次は客車の方ですね

本日も、くだらない備忘録にお付き合いありがとうございます。
