どうも～(^^)/
本日はこちら↓↓↓
こちらはキハ58系 アーノルド／ナックルカプラーセットになります。
2両セットで1000円ってやはり高い感じがします。TNカプラーを考えればお安いのかもしれませんね。
せっかくですから先日発売されたばかりの、まだ弄っていないキハ28に取付けて見ます。
整備という名の加工を

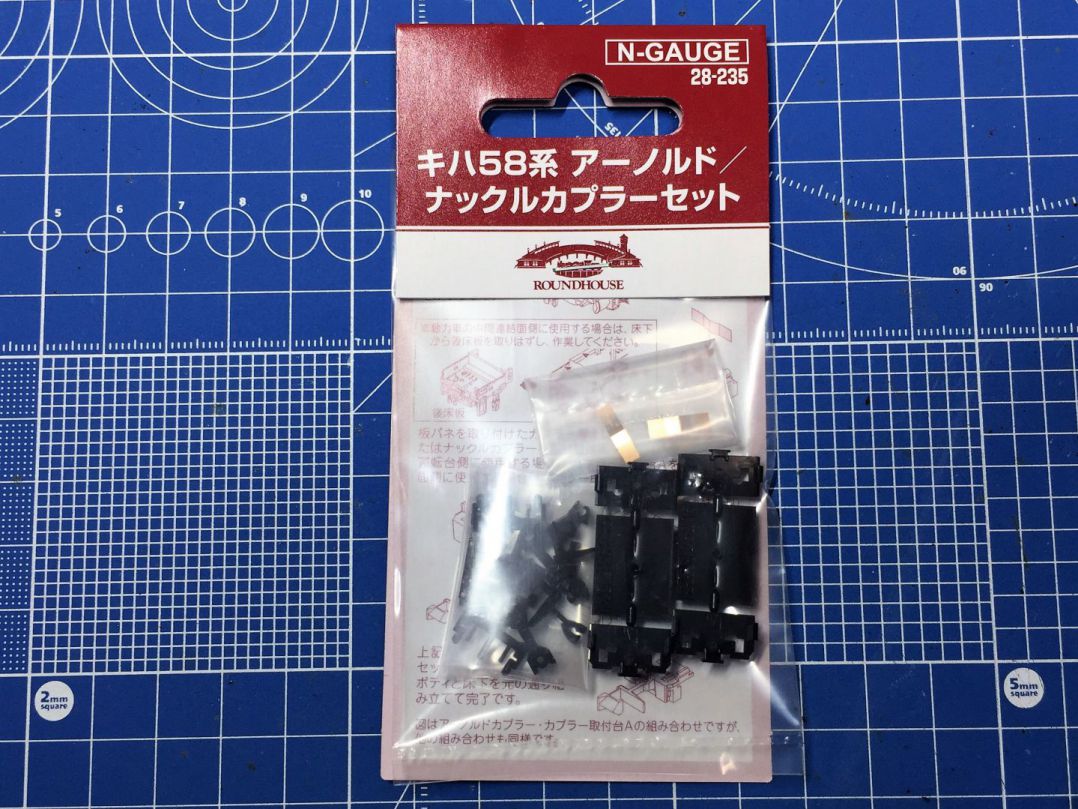

28-235 キハ58系 アーノルド／ナックルカプラーセット
LotNo,011-0748-1803 価格1000円

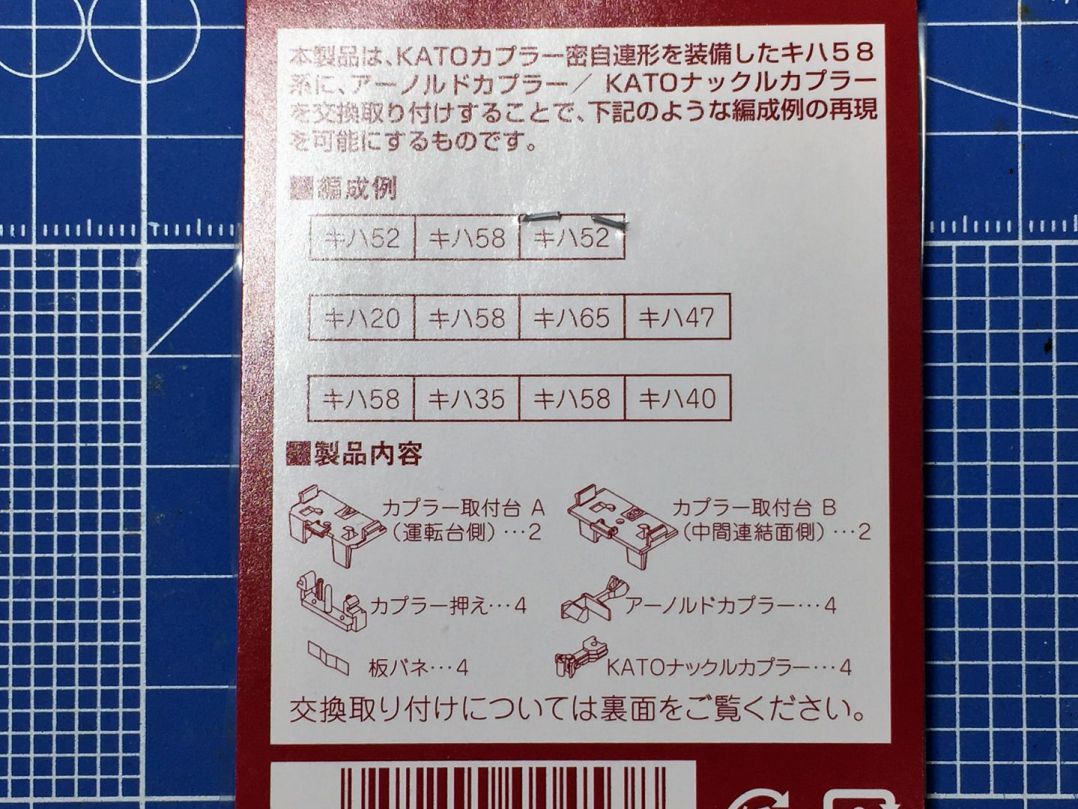

裏面には内容物の説明です。この反対側に取付説明書が印刷されています。
内容物はこんな感じですね。
カプラー取付台座ＡとＢ、これが重要なんですよね。

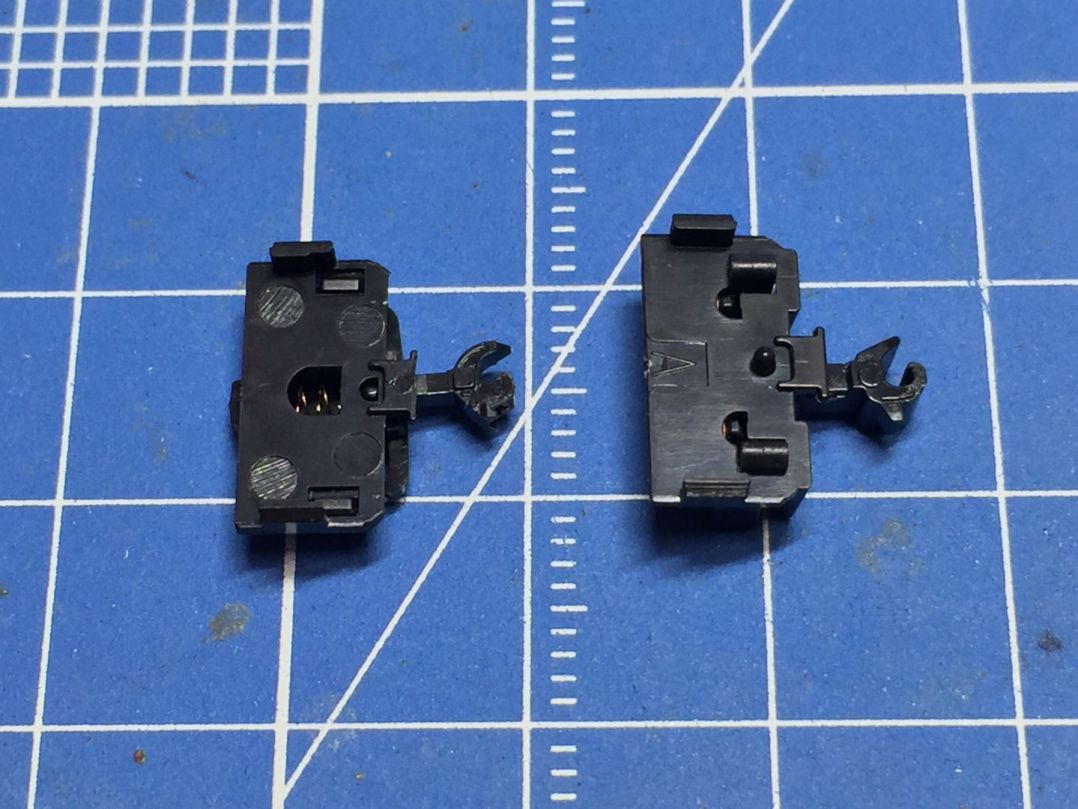

組立てみました。元々付いているカプラーセットと並べてます。
ナックルカプラーは腕の短いEF66用と言われている物を取付けています。
他の車両にも流用出来ますね。近々の車両整備まちでは「シュプール妙高志賀」でしょう
ご紹介はここらへんにして、キハ28を弄ります
排障器取付

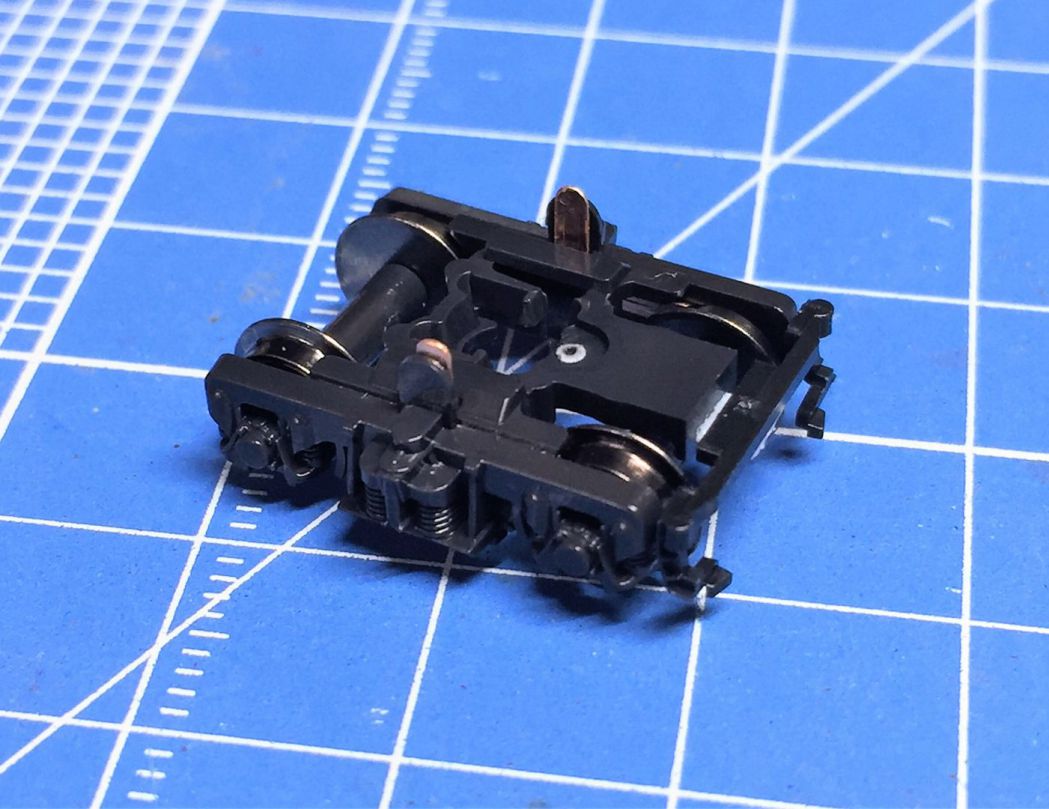

先ずは下回りからです。排障器を取付ます。
TOMIXのPZ6286を使います。2種類入っていますのでキハ58用の方を。
プラバンを使ってボンドＧクリヤーで接着しました。
詳しくはこちらでもご紹介しています↓↓↓

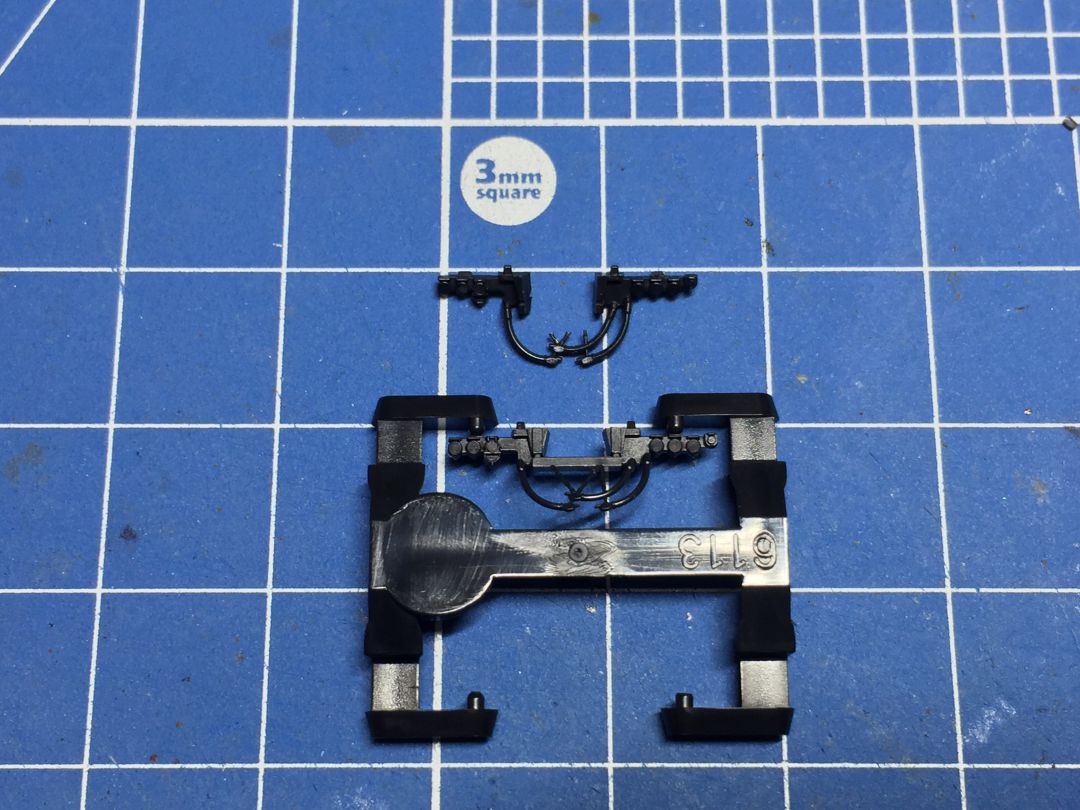

ジャンパケーブルと運転室の色差し

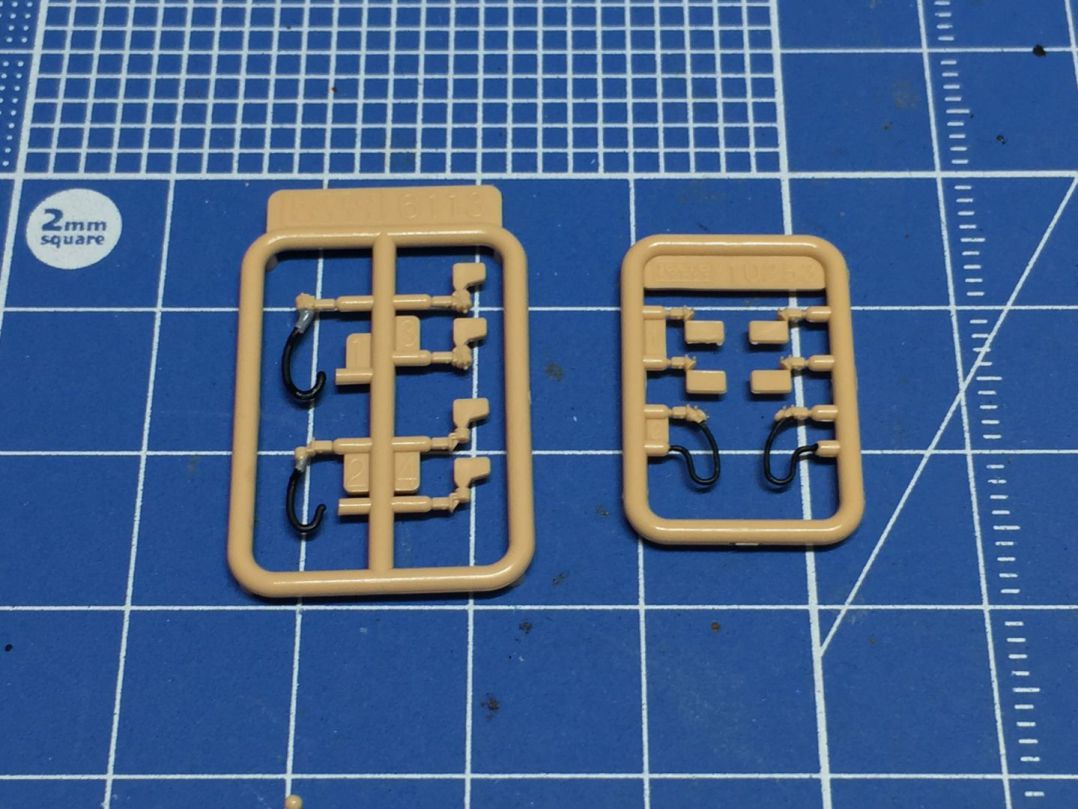

ジャンパ栓2種類(KE70など）をミッチャクロンマルチで下地処理をしてからグレーと黒で色差しをしてみました。

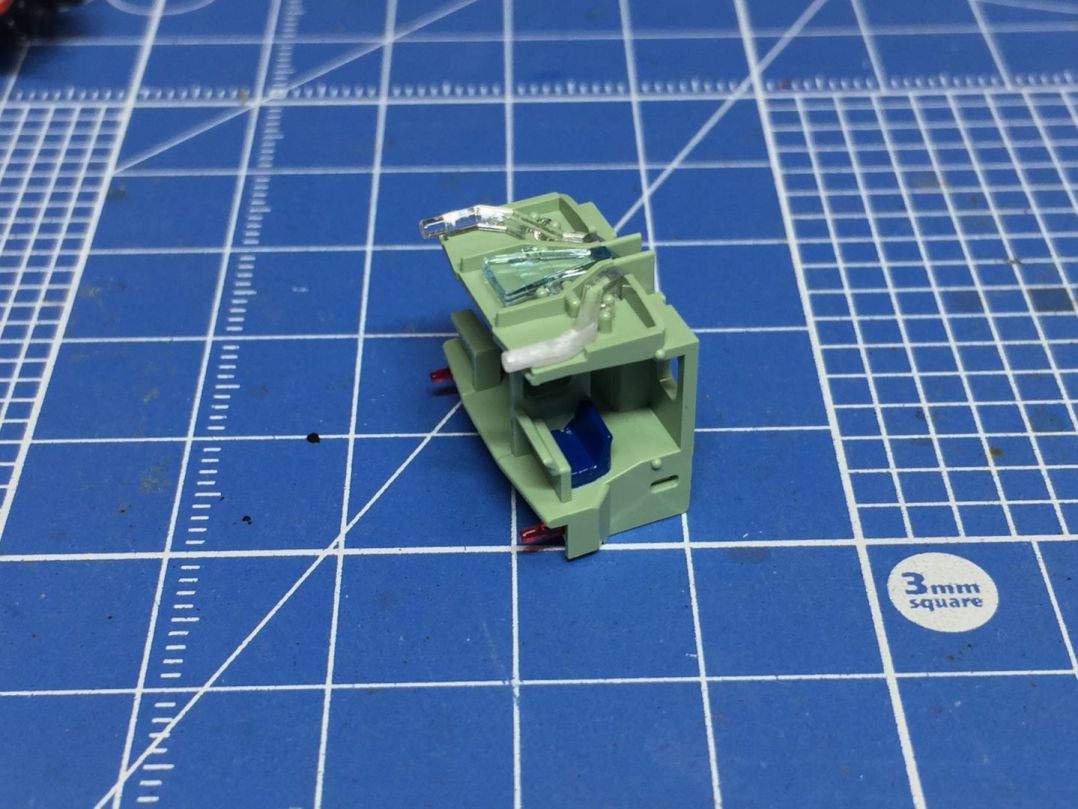

シートにも色差しをして、運転台にも・・・画像は色差しする前でした(;^_^A
組立

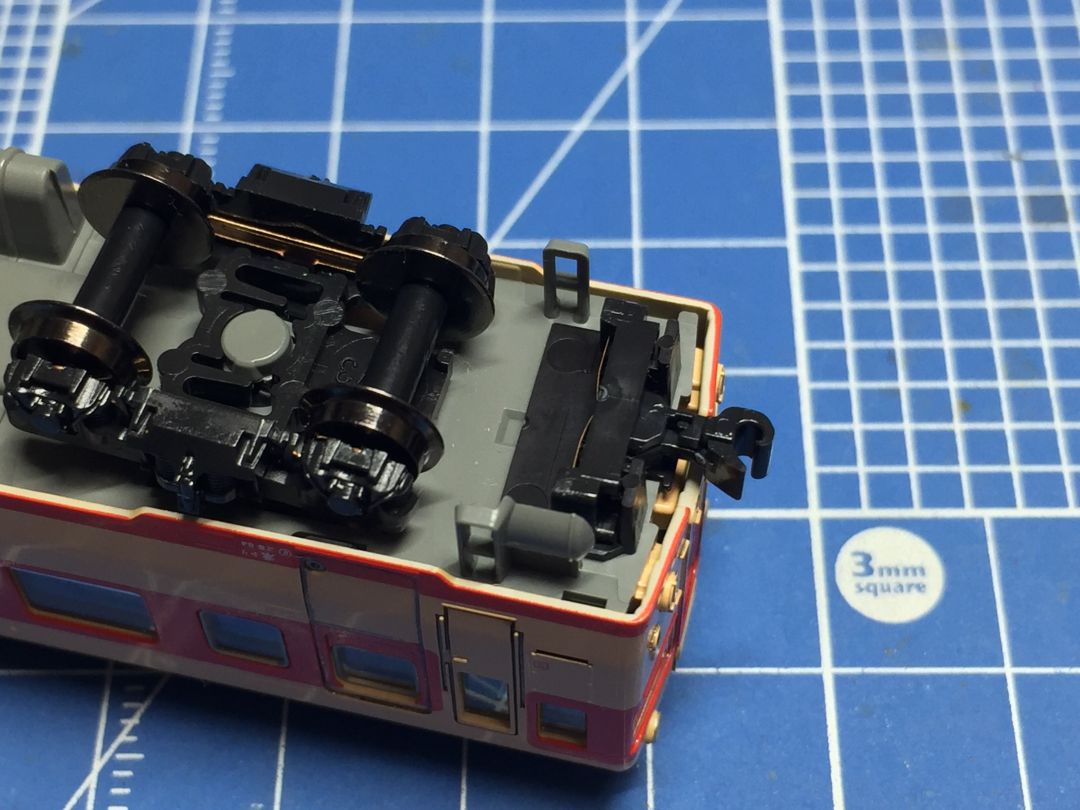

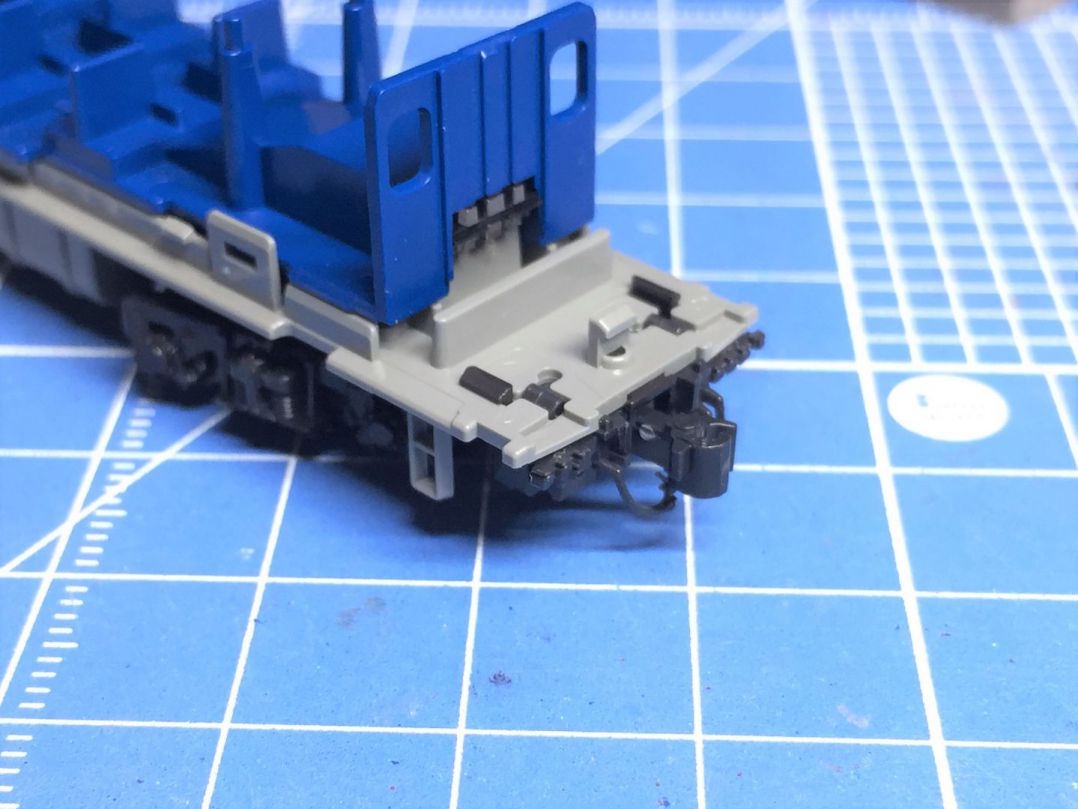

ナックルカプラーを床下に取付けてみましたが、これだけじゃ終わりません。

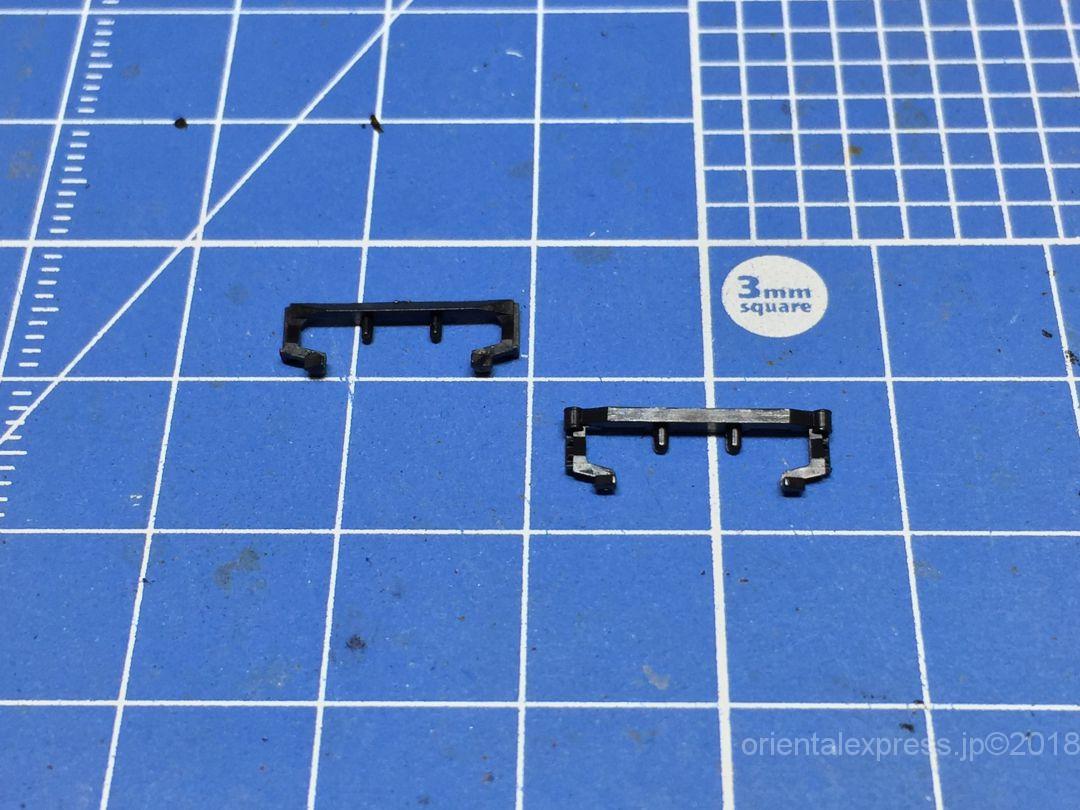

せっかっく胴受があるので、加工してみました。
胴受はボンドＧクリヤーで取付台座に接着しました。これで取り外しもできます。
カプラー自身は大きめですが、意外と好きですよ(*^^)v

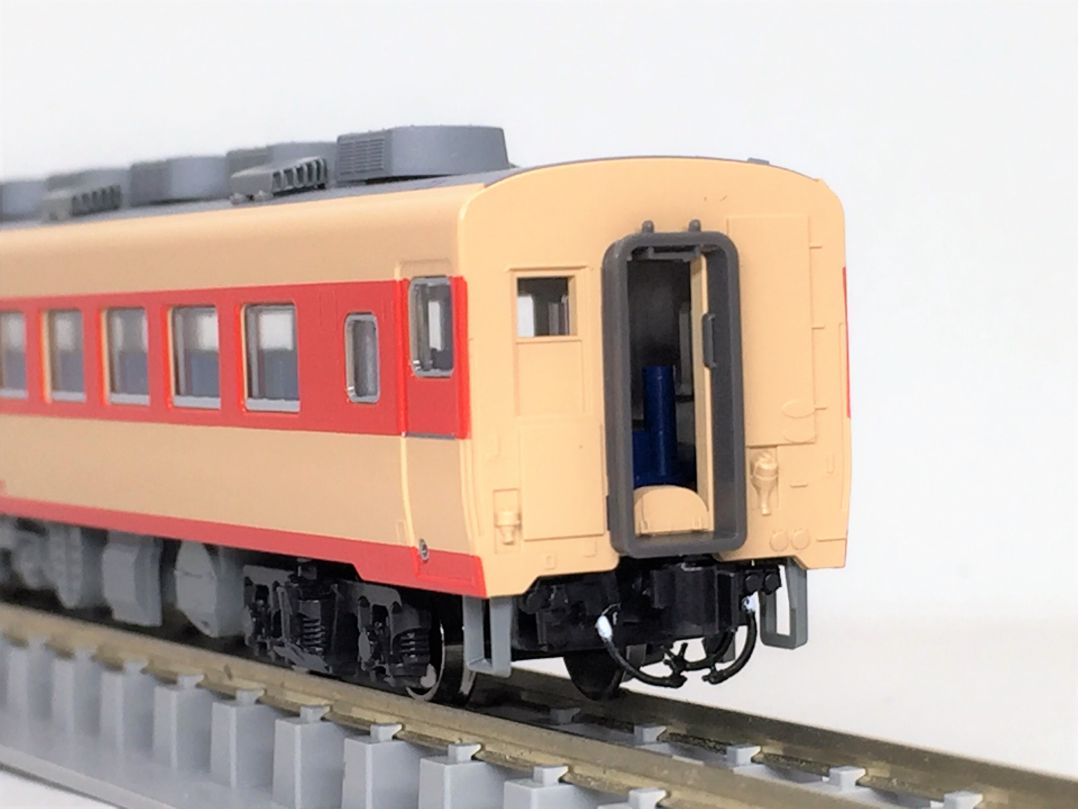

妻面側はカプラー取付台Ｂを使って取り付けます。
こちらにも胴受を加工してボンドＧクリヤーで取付台に接着しました。

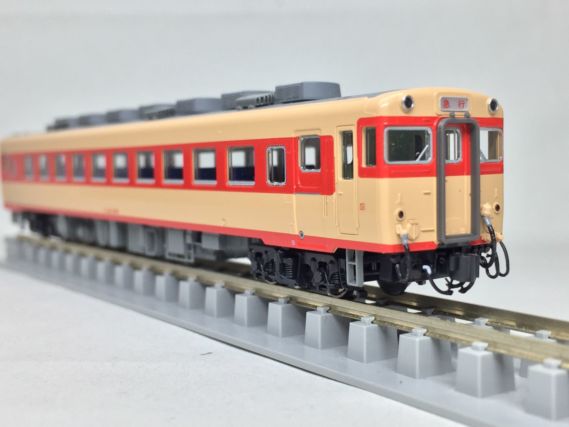

いつもの撮影場所で

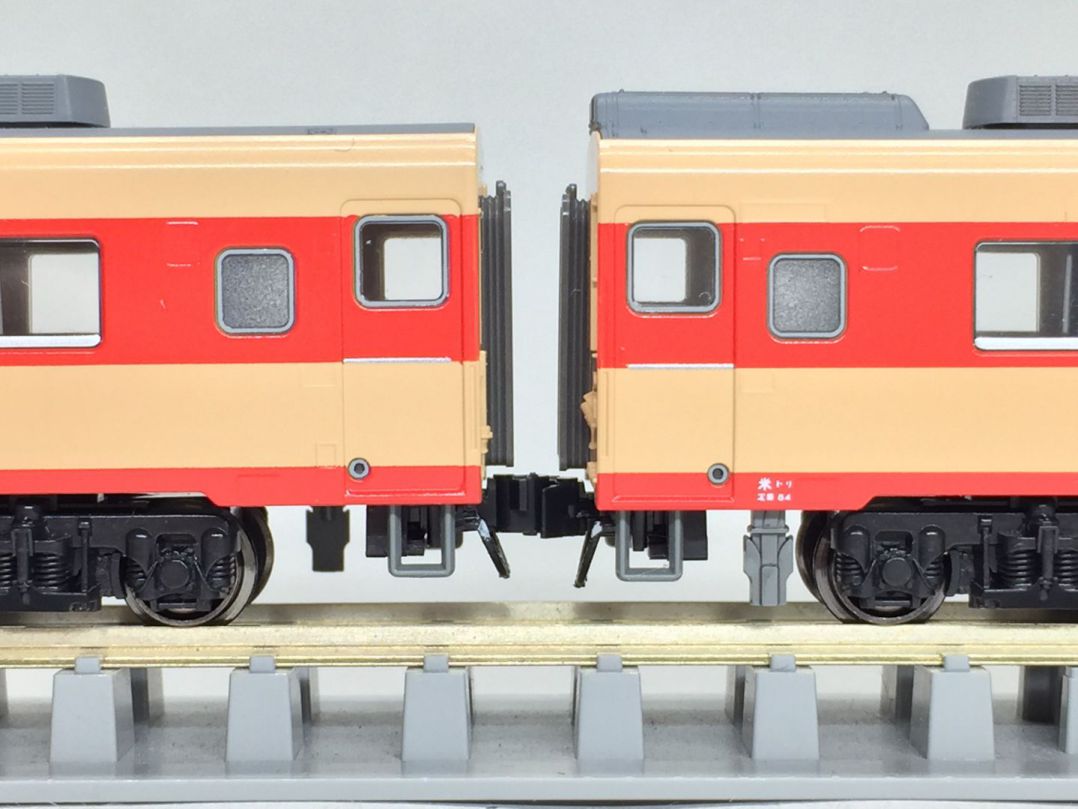

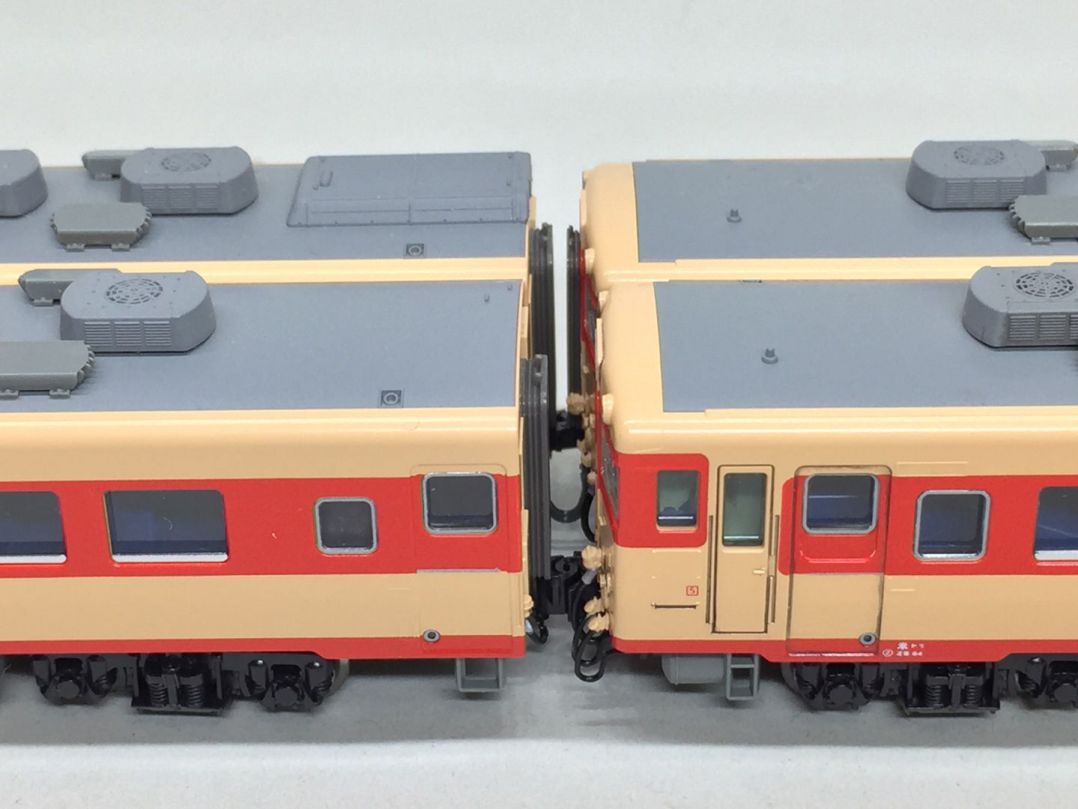

妻面同士で連結させました。意外と連結間隔が広めなんです。約5ｍｍ
わかりずらいですが、奥がＫＡＴＯのボディーマウントカプラーをちょっと弄って連結間隔を短くしたキハで、手前がアーノルド／ナックルカプラーセットを取り付けたキハになります。
約1ｍｍ位の差でしょうか。
編成にしている方は特にナックルカプラーに換える必要は無いですよね。
教本には同社製のキハ20、キハ35、キハ47との編成を再現できるとのこと。
つづく
