どうも～横濱模型(@yokohamamodels)です(^^)/
本日はこちら↓↓↓の車
トミックスから新販売されました赤2号のED79 0代（シングルアームパンタグラフ搭載車）が入線しました。
2017年に10月に最終生産（2021年に生産中止が発表）となり、この度M-13モーター搭載車が発売されました。それだけではなくナンバープレートの幅の見直し、床下機器の新規作成などが行われました。
・ED79形は1988年開通の青函トンネルで使用される機関車として、ED75-700形にトンネル内の連続勾配と高速化に対応した改造と、青函トンネル用の保安装置を搭載して登場しました・後年に側面の点検口が埋められたほか、2010年からは2エンド側のパンタグラフがシングルアーム式に換装されました
・2016年3月の北海道新幹線開業に伴う「はまなす」｢カシオペア」の廃止まで津軽海峡線の輸送を支え、全機が引退しました
商品詳細はこちら↓↓↓
メモ
こちらKATO機も発売されています。横濱模型にももちろんKATO機はいます。
どちらが好みかは別れるところでもありますが、どちらも居ても良いかと思います。
それでは中身を見ていきます。
模型データ

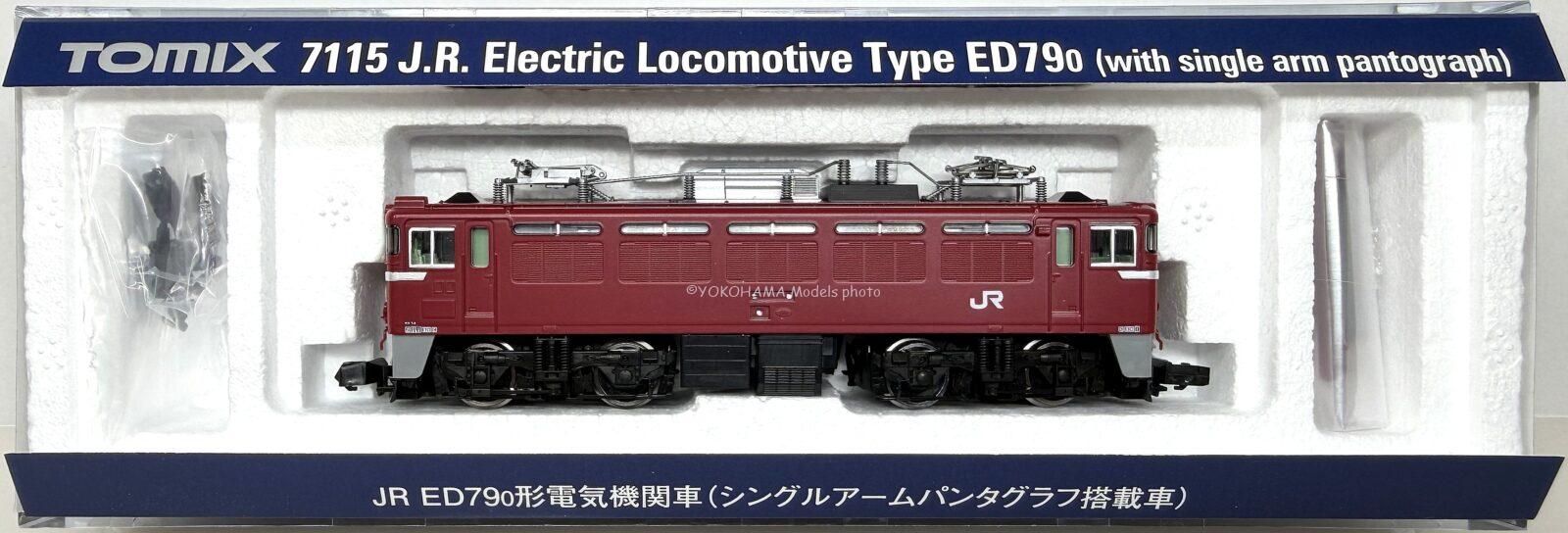

TOMIX Nゲージ 7115 JR ED79 0形電気機関車 シングルアームパンタグラフ搭載車
製造年：2026年
発売日：3月19日（木）
記号：M05BF
価格：9,790円(税込)
セット内容
・ED79-0（シングルアームパンタグラフ搭載車）

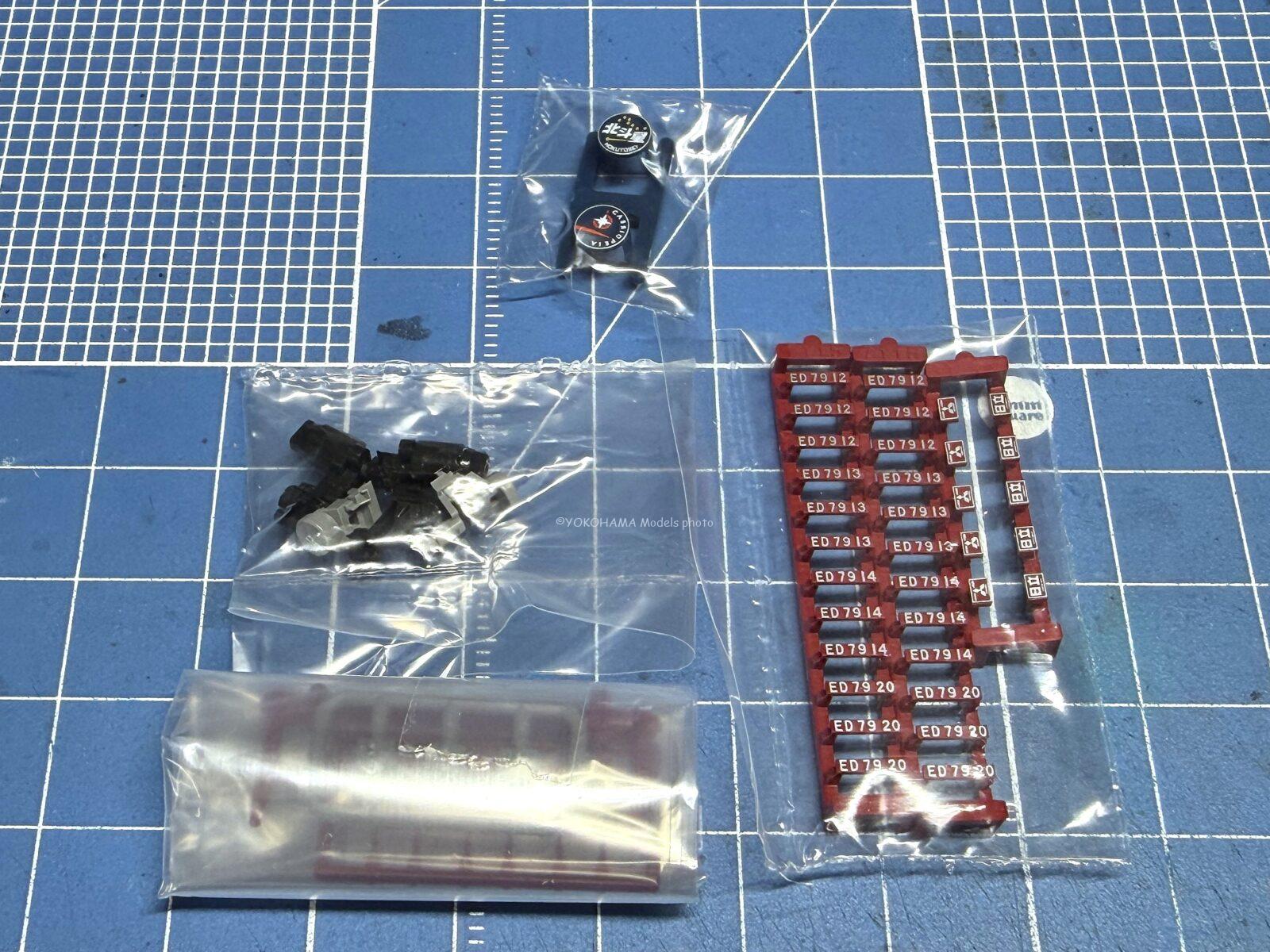

本体の他に付属品あり
付属品は
●ナンバープレート「ED79 12」「ED79 13」「ED79 14」「ED79 20」
●メーカーズプレート「三菱」「日立」
●ヘッドマーク「北斗星･カシオペア」付属
●前面手すり
●ホイッスル、信号炎管
●無線アンテナ
●自連形TNカプラー
●自連形ダミーカプラー
●ダミーカプラー台座
●治具

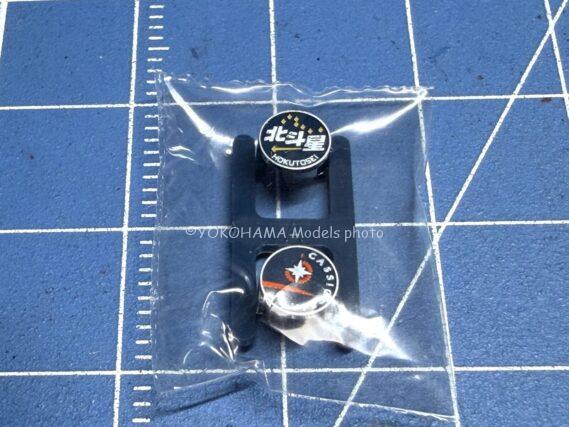

ヘッドマーク拡大
「北斗星」「カシオペア」、白色の所がちょっと色が載りきってない感じもします。

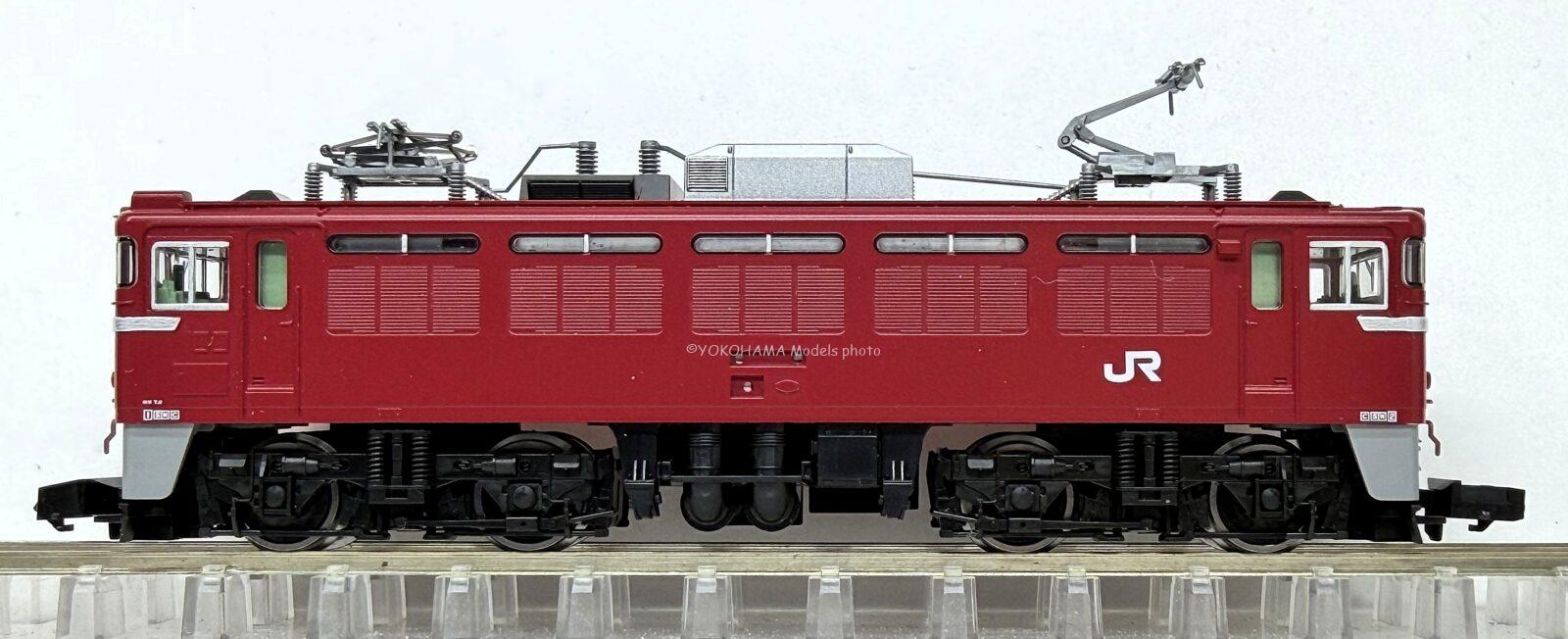

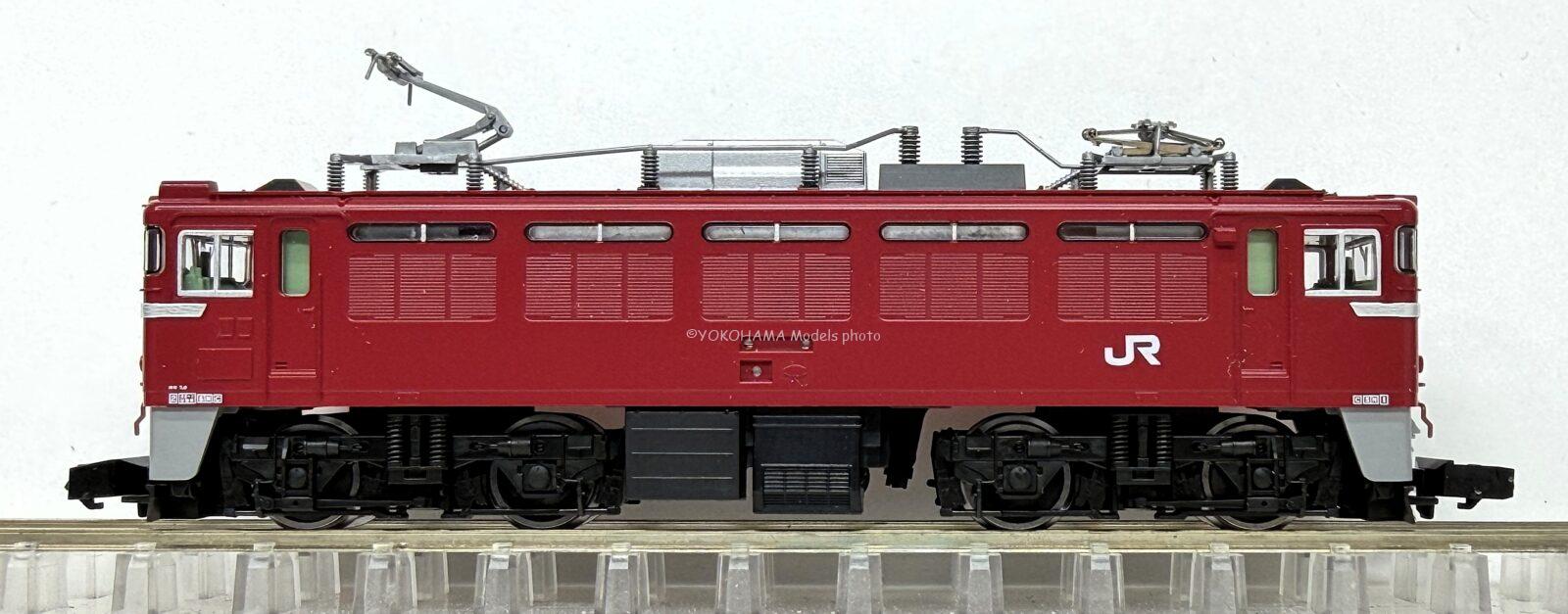

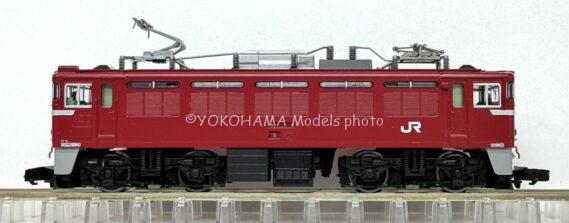

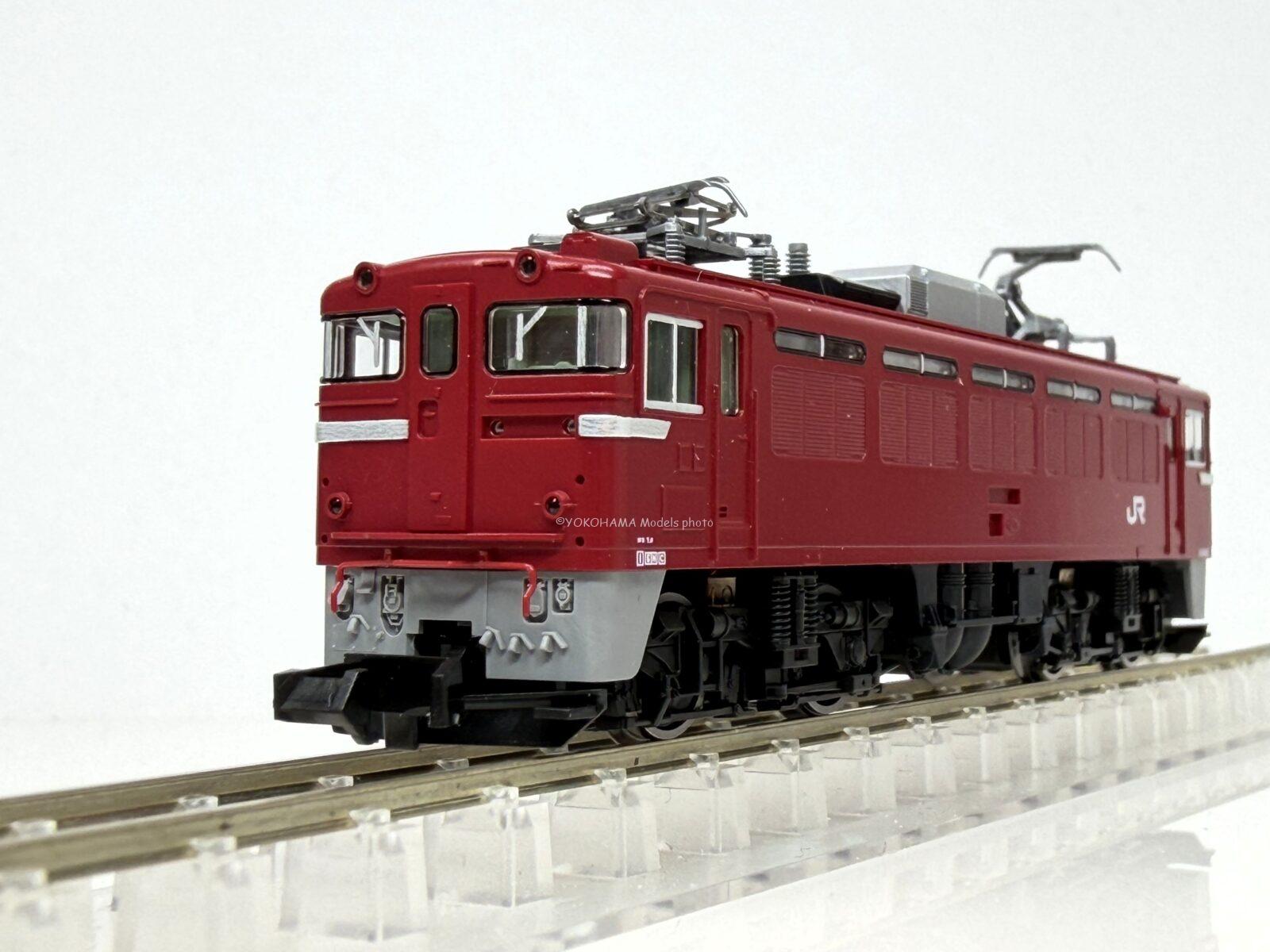

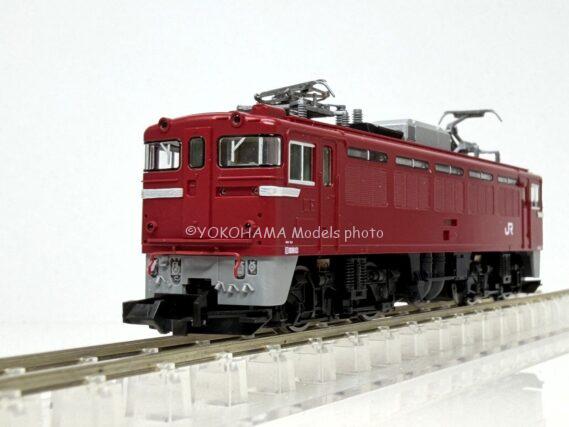

サイドビュー(^^♪
フライホイール付きM-13モーター搭載
黒色車輪標準装備
2エンド側にシングルアームパンタグラフPS79形が搭載
外部車体塗装は赤2号
標記は・・・
いつもの意地悪な拡大画像です💦

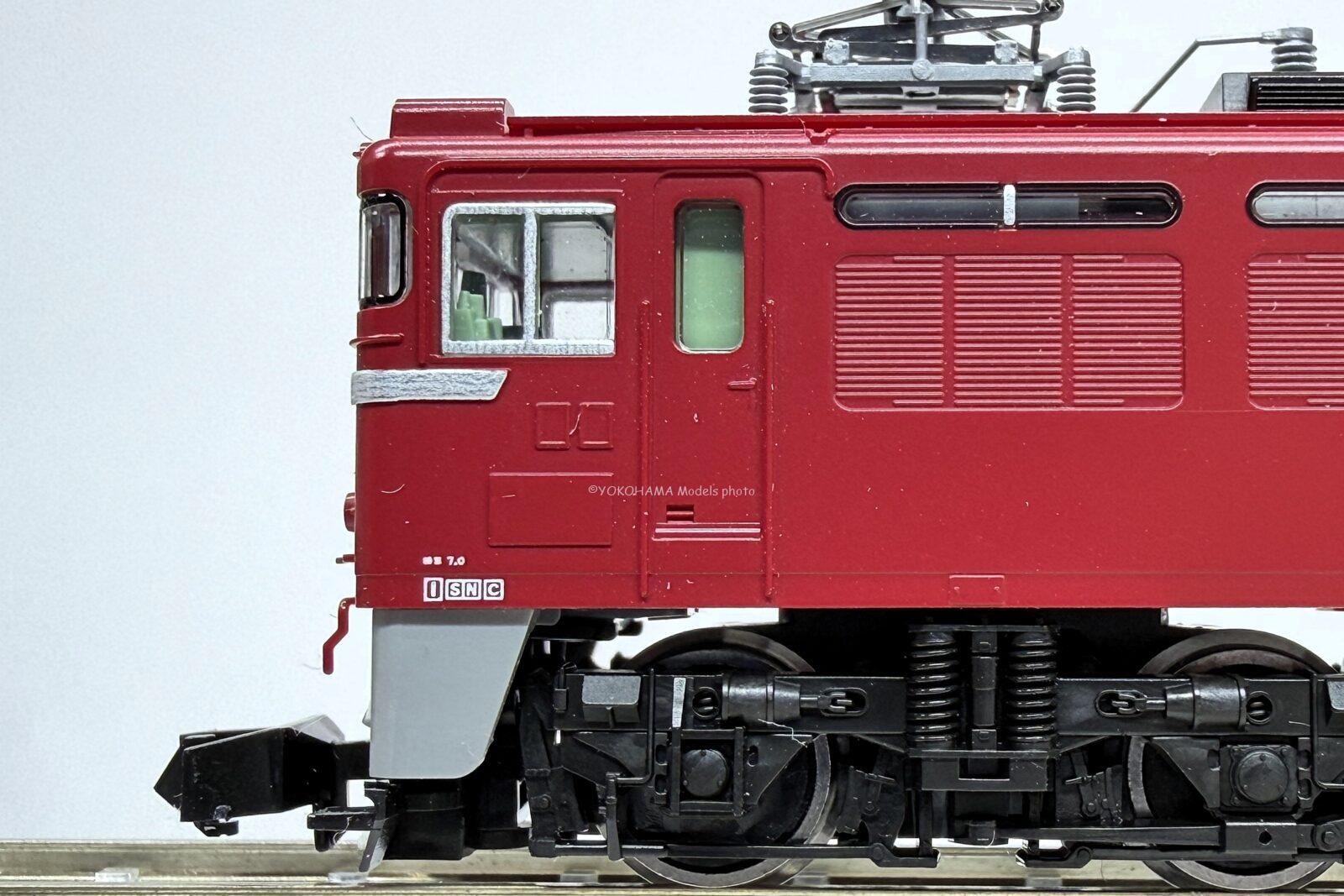

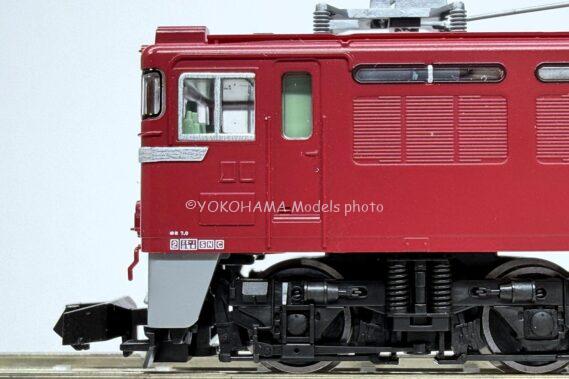

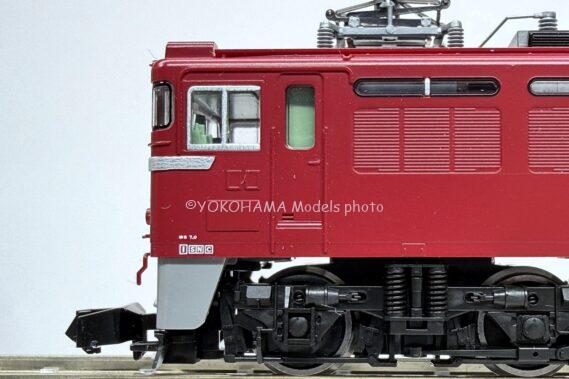

1エンド2位側です。標記の印刷もとても良いと思われます。
車体の塗装はまちがいなくキレイに塗装されているのがわかります。

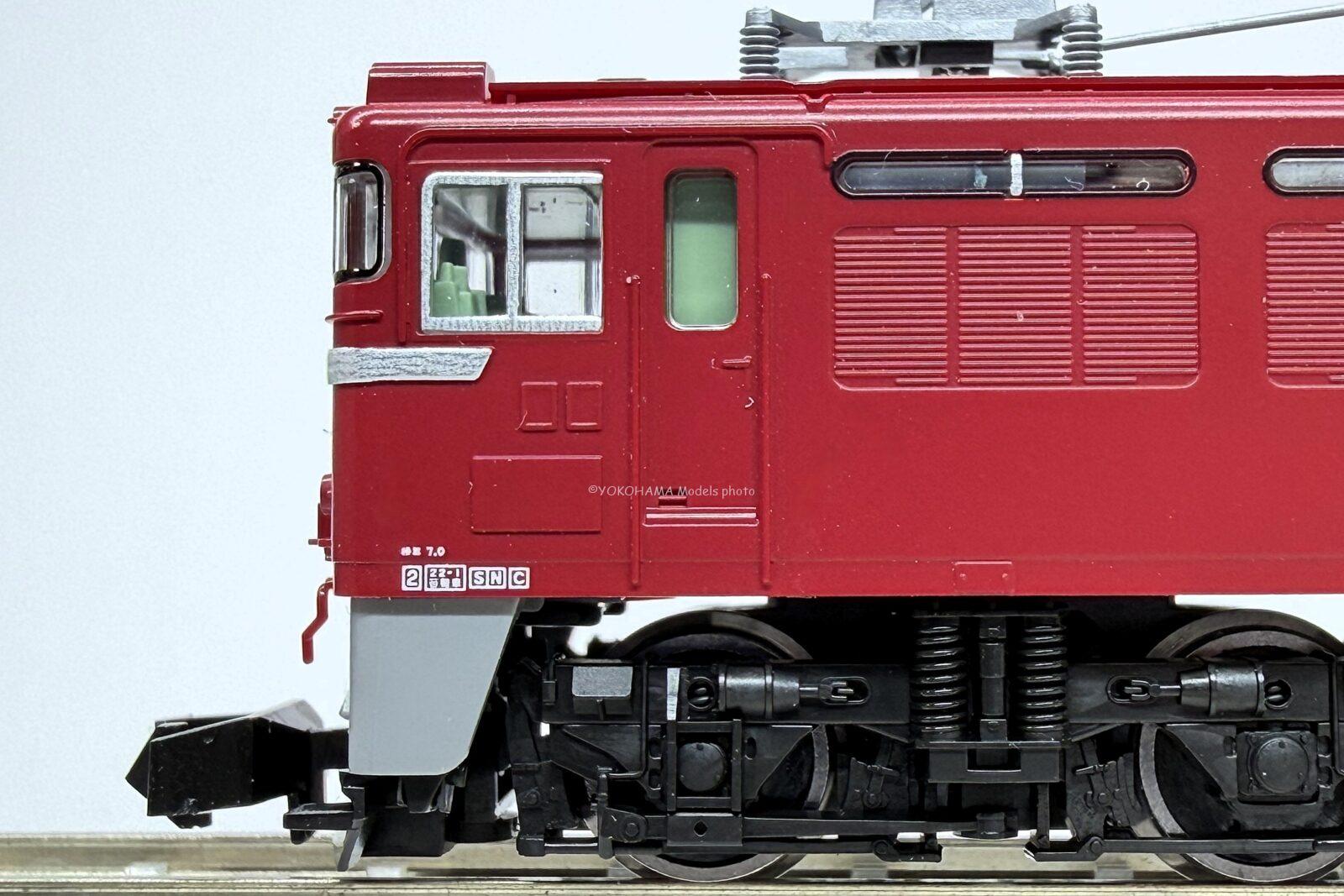

2エンド4位側です。
こちらも標記はキレイに印刷されていますね。
Hゴムは黒色です。

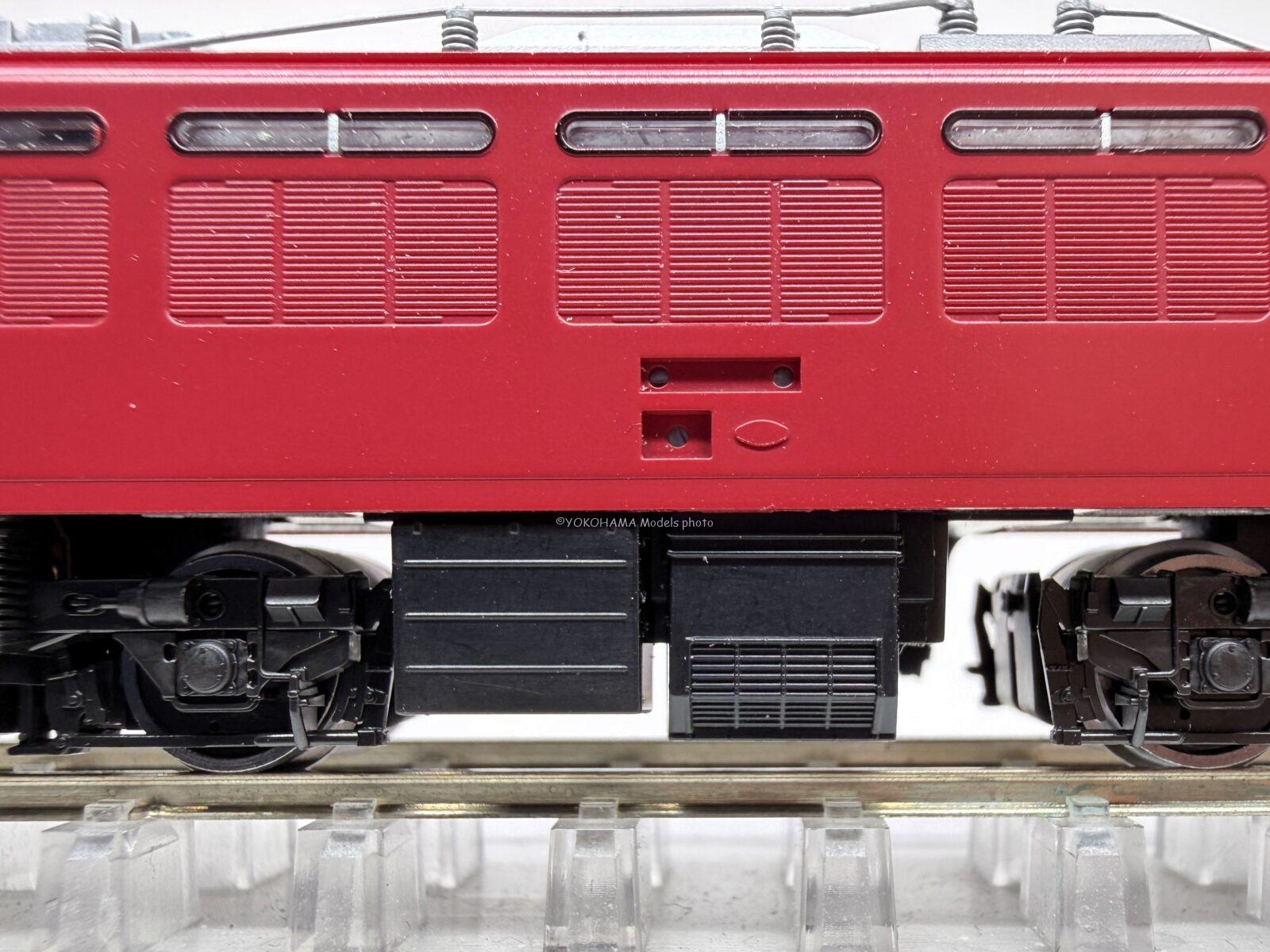

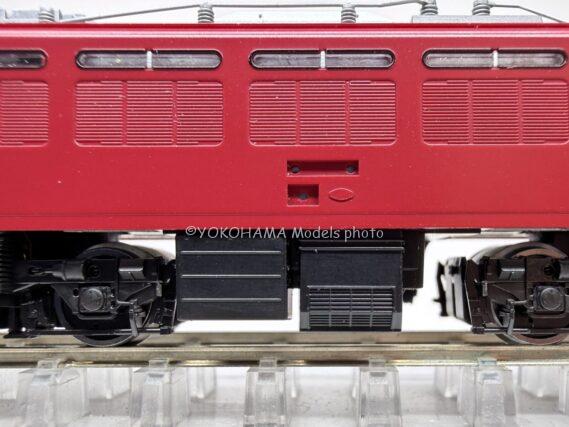

今回のED79・床下機器はリブ3本でルーバーに蓋のない姿で再現されています。
あまり気にしたことがなかったので、そうだったのか～と勉強になりました。

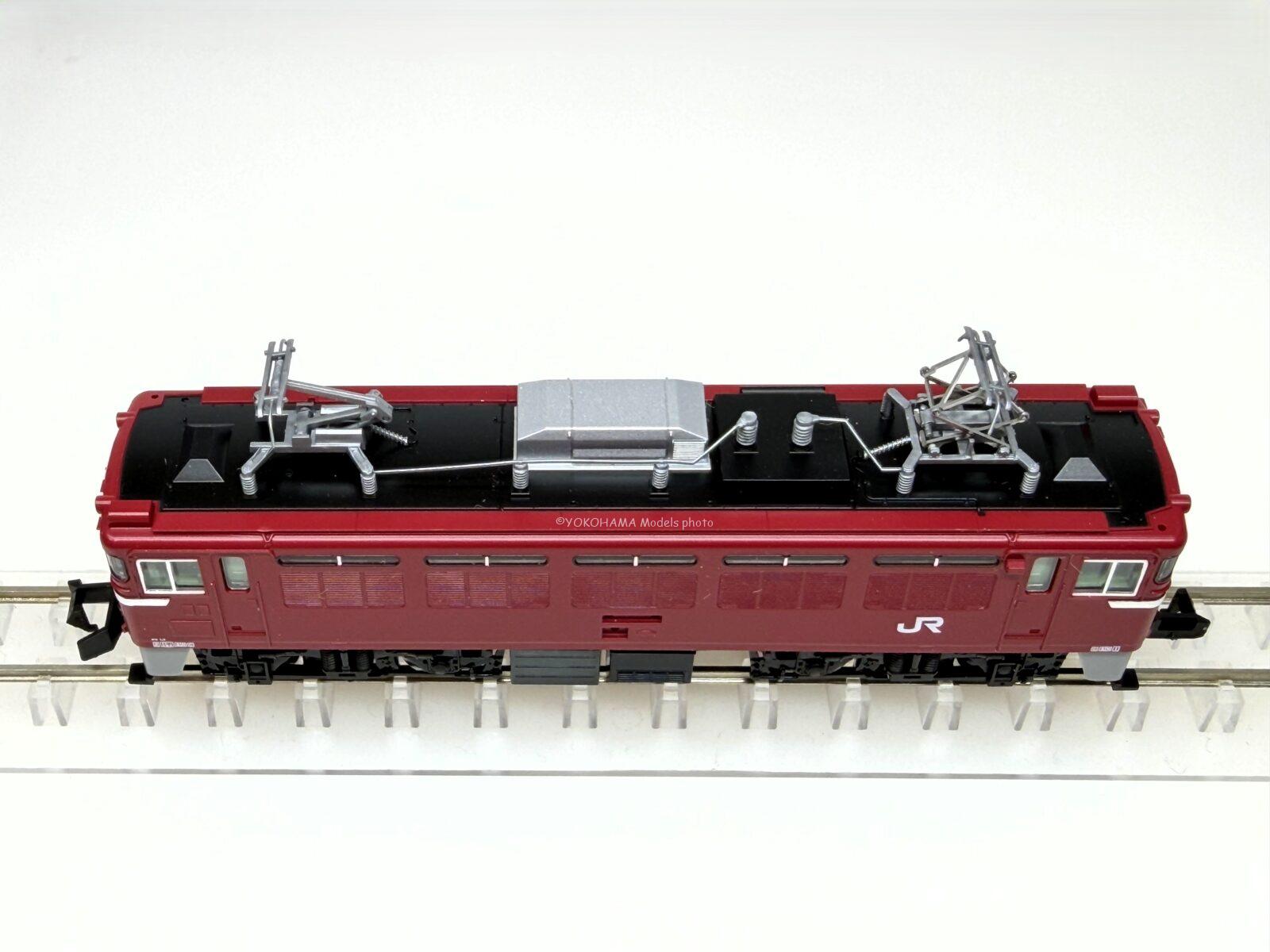

屋根上
屋根上はこんな感じです。
特に変わったところはないかと思います。
パンタグラフはPS102とPS79が取り付けられています。実車はPS103。集電舟がステンレス製かの違いだとか

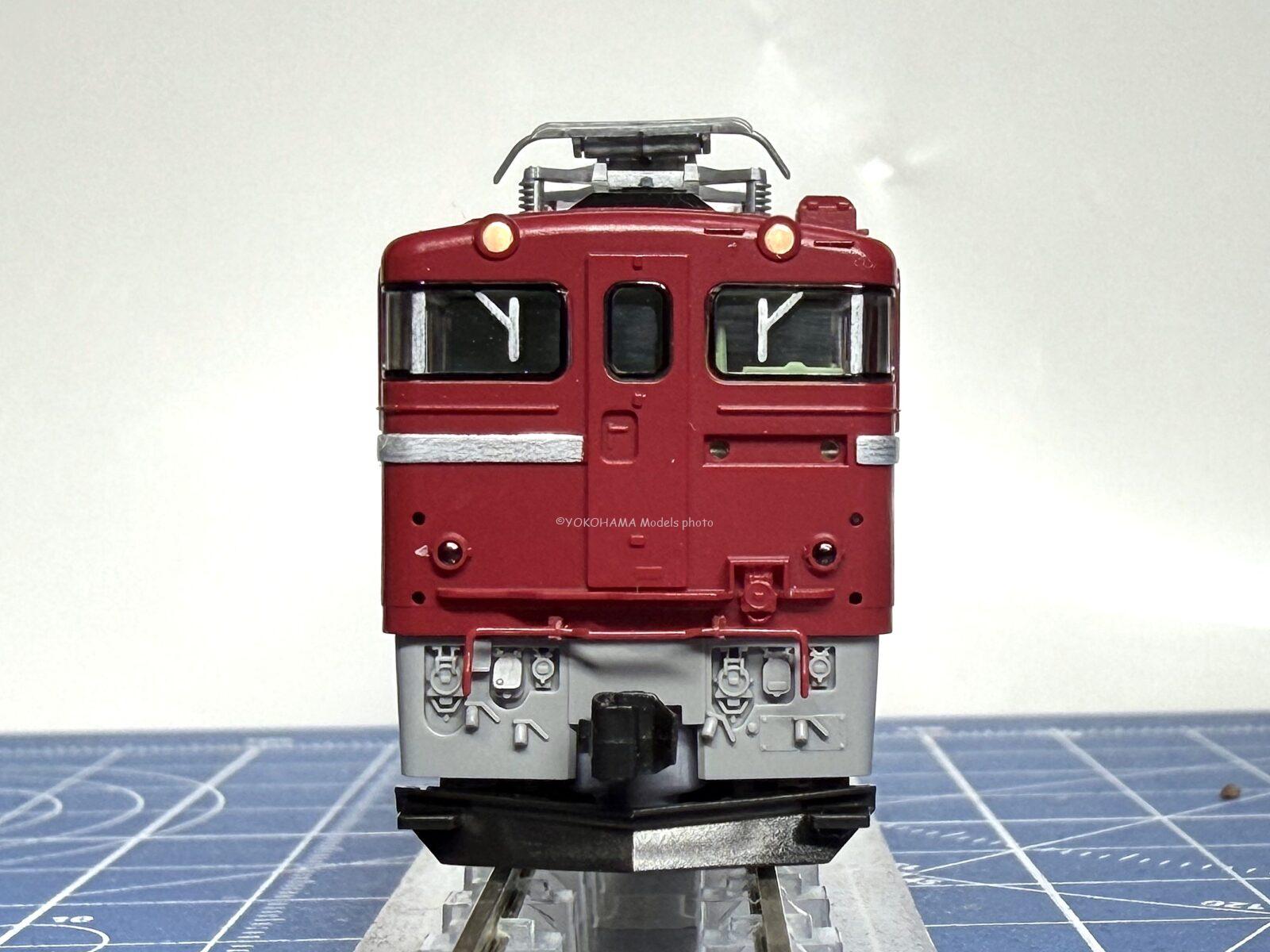

ヘッドライト点灯確認
ヘッドライトは電球色で点灯します。
Hゴムは黒色で、ワイパーはシルバー色で塗装されています。
ライト基板は

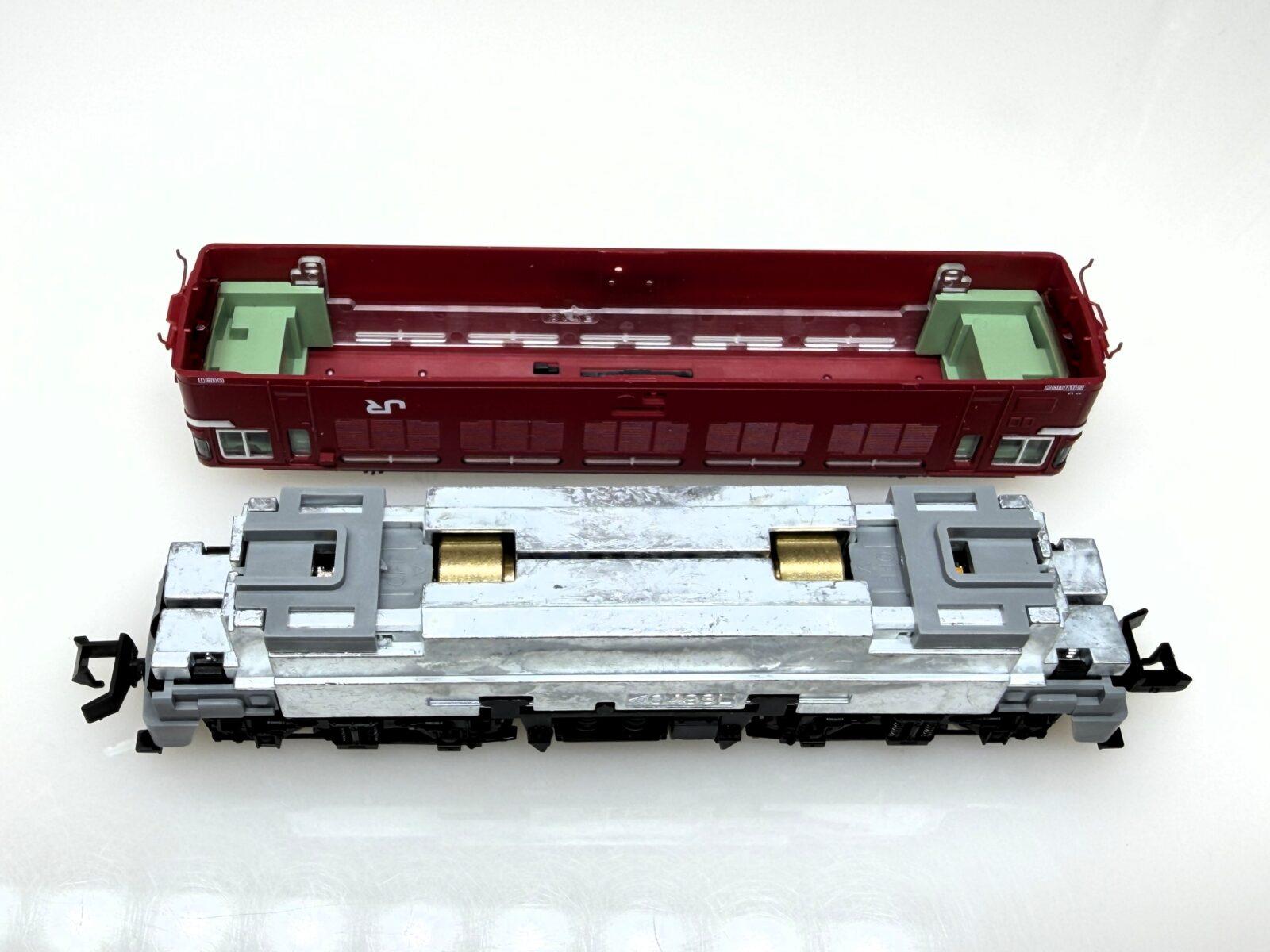

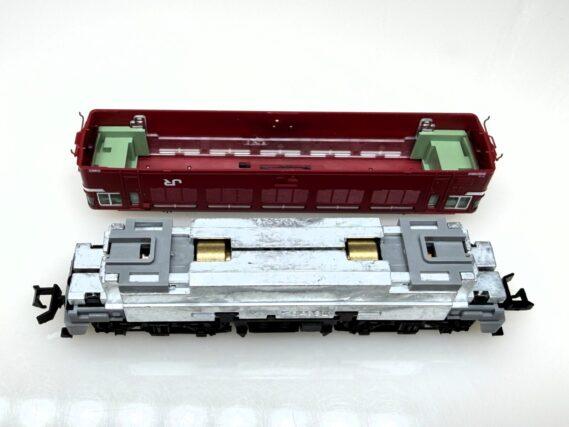

先ずは動力ユニットを見てみます。
見慣れたあのM-13モーター搭載のユニットですので割愛します。
ライト基板は

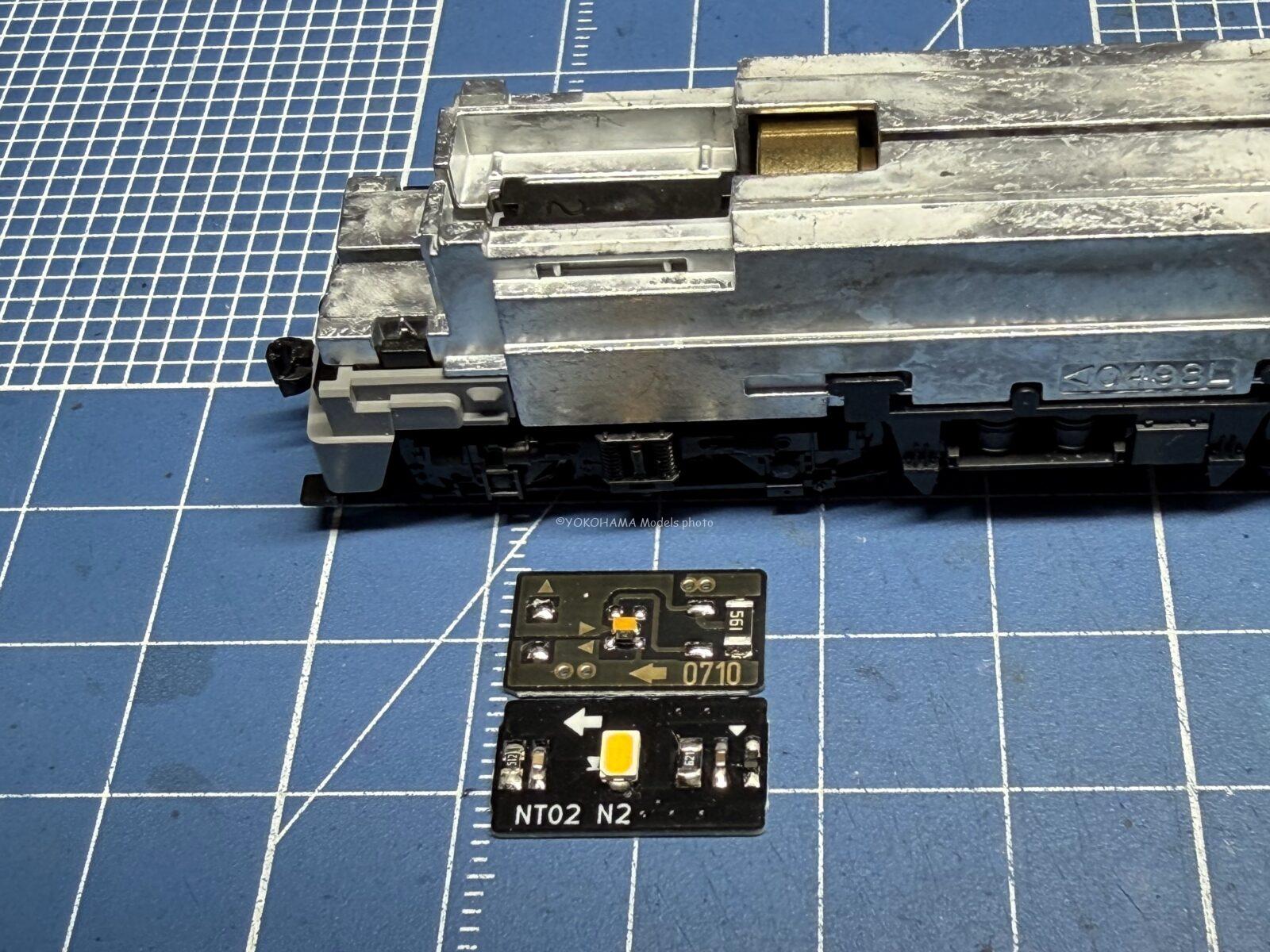

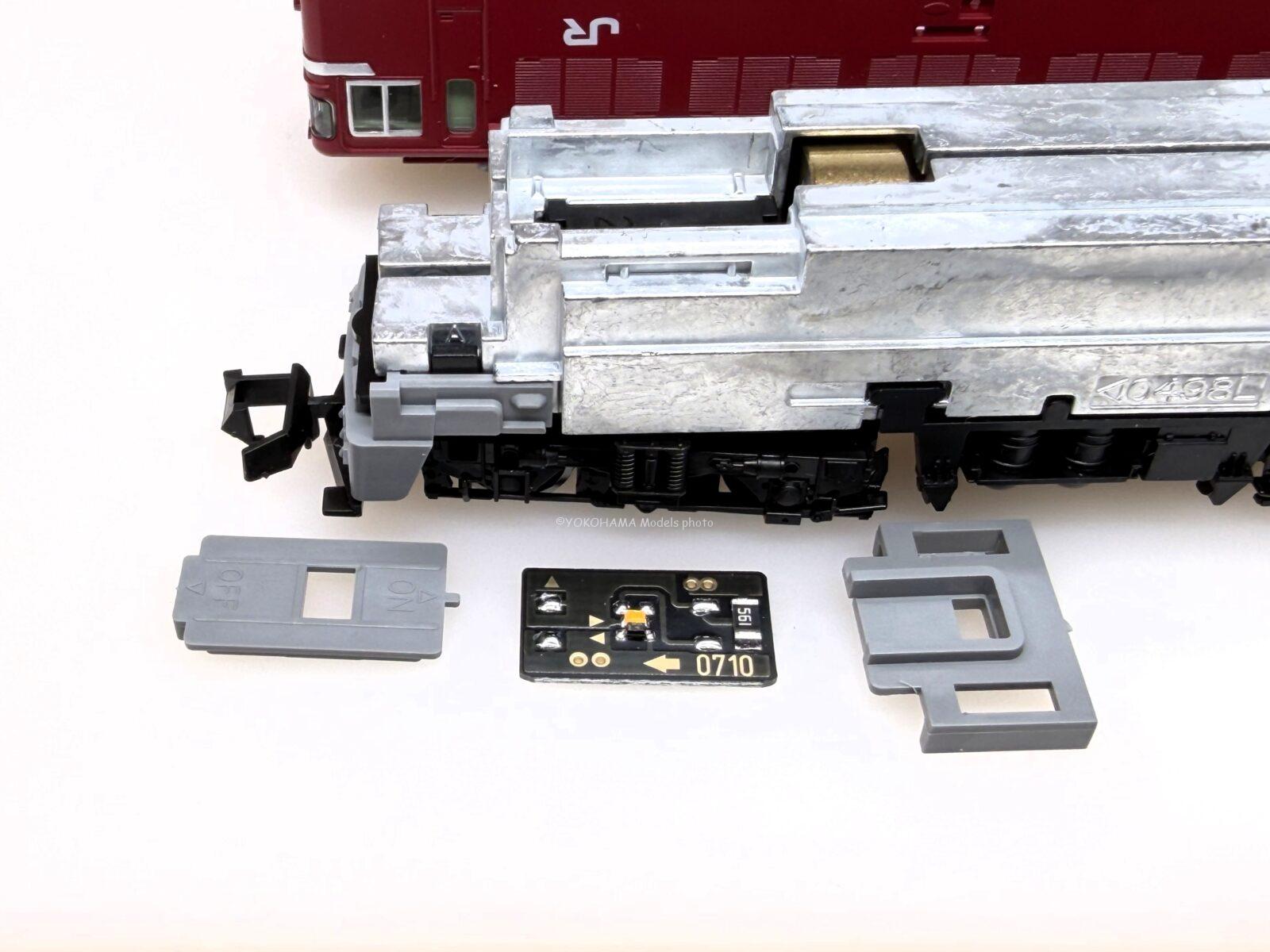

基板はいつものですね。刻印に0710と入っている基板です。
電球色チップLED（基板実装型）でちょっぴり暗いのが付いています。チップ抵抗には561とありますので560Ω。他にショットキーバリアダイオードでしょうか？小さいのがはんだ付けされています。
手持ちにクリエイト工房さんの基板がありましたので、交換します。
・NT02-HF 高輝度 常点灯 フィルタ回路付き 電球色LEDヘッドライト基板 １個 TOMIX機関車用 タイプ２ 540円
ヤフーショッピングで購入できます。
キレイにインストール完了！LEDの位置もよか

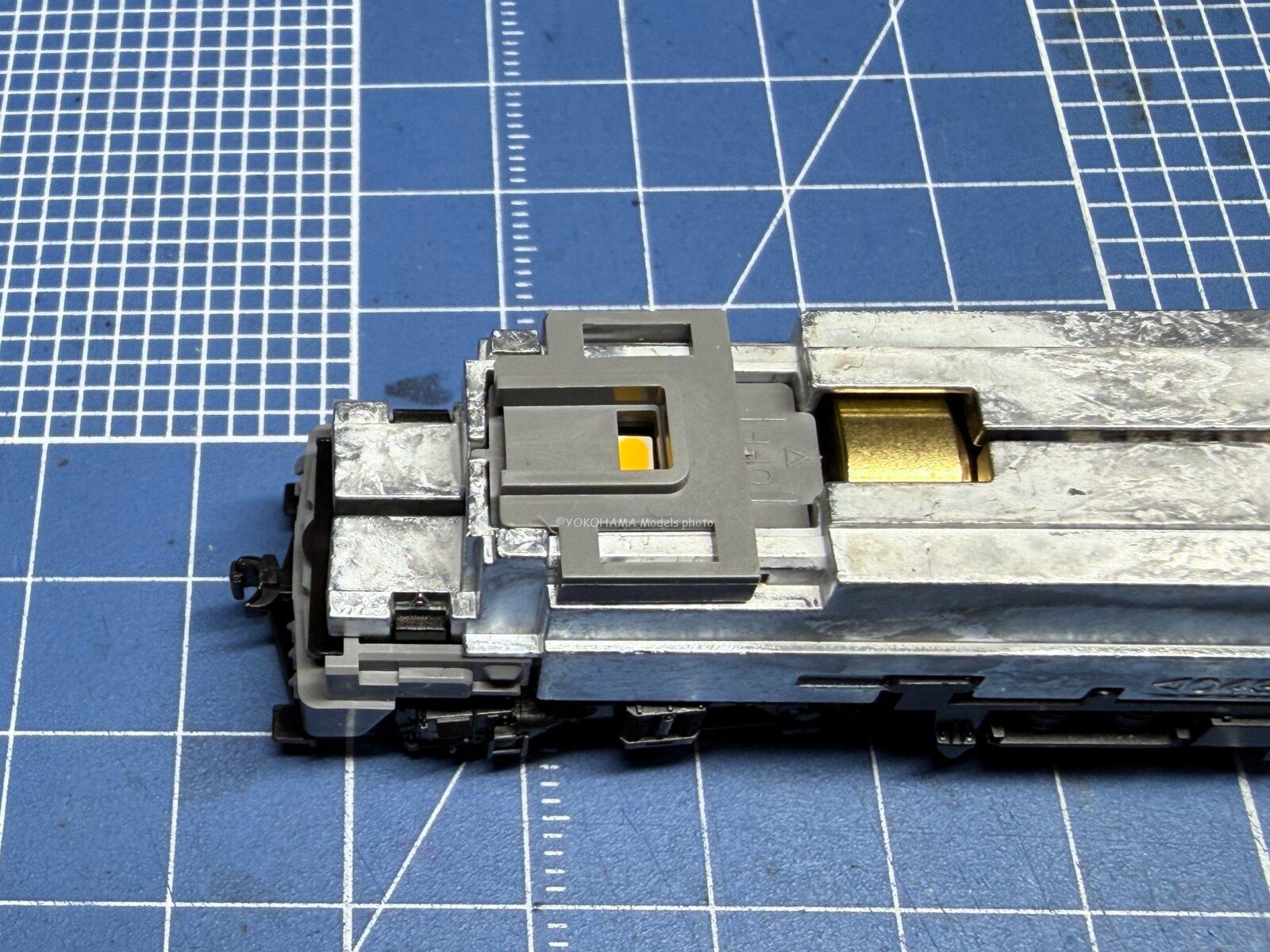

カプラー交換
分解したついでにカプラー交換だけ行ってみます。
スカトーには「A」「B」の刻印が入った2種類が取り付けられています。

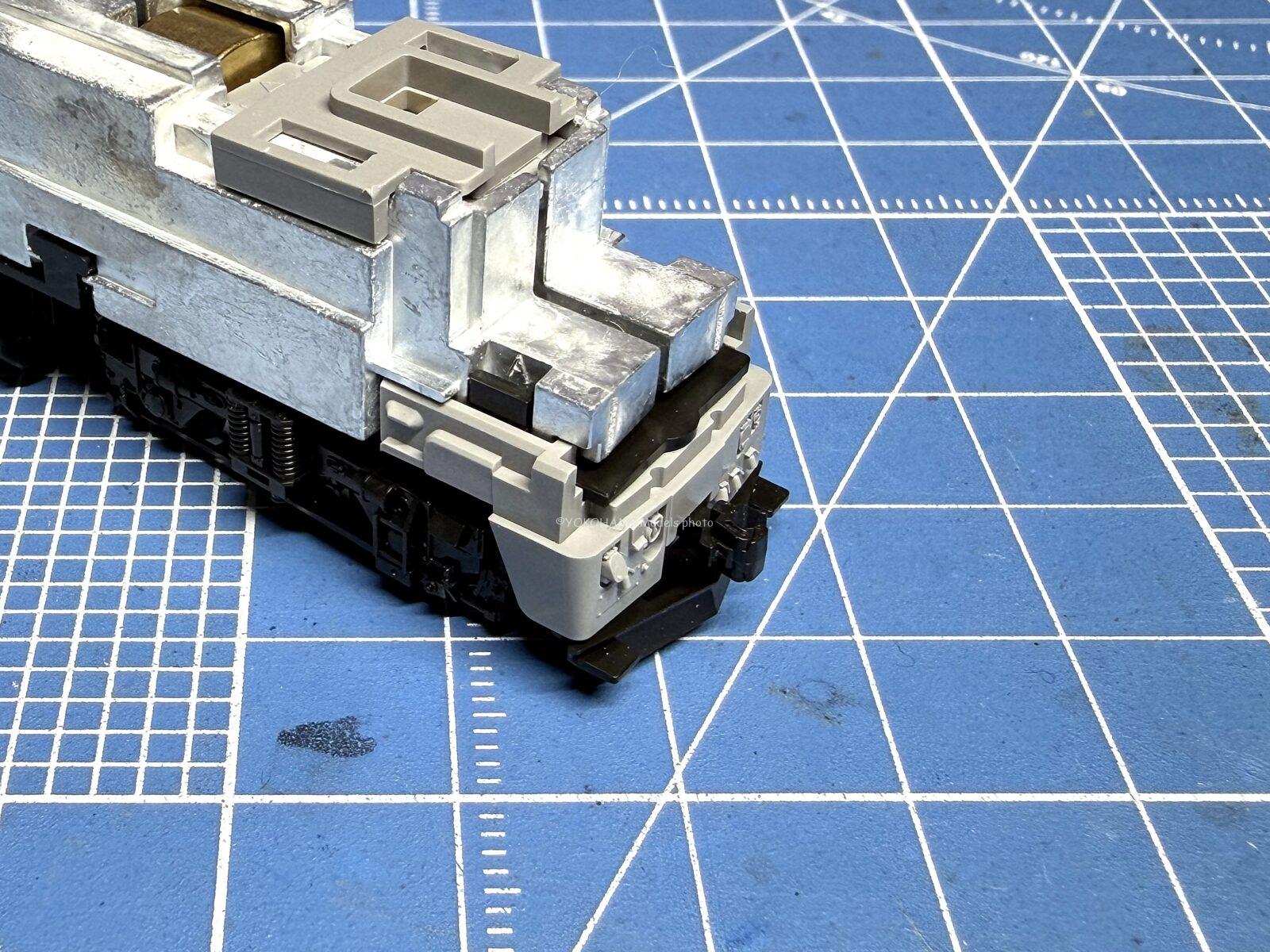

ダイキャストにも刻印があるので、戻すときに注意します。
用意するのは
・KATO(HCK) 28-272-1 KATOナックルカプラーセット短（黒） 660円
・GM ナックルカプラー（中・黒／20個入り） 1,100円

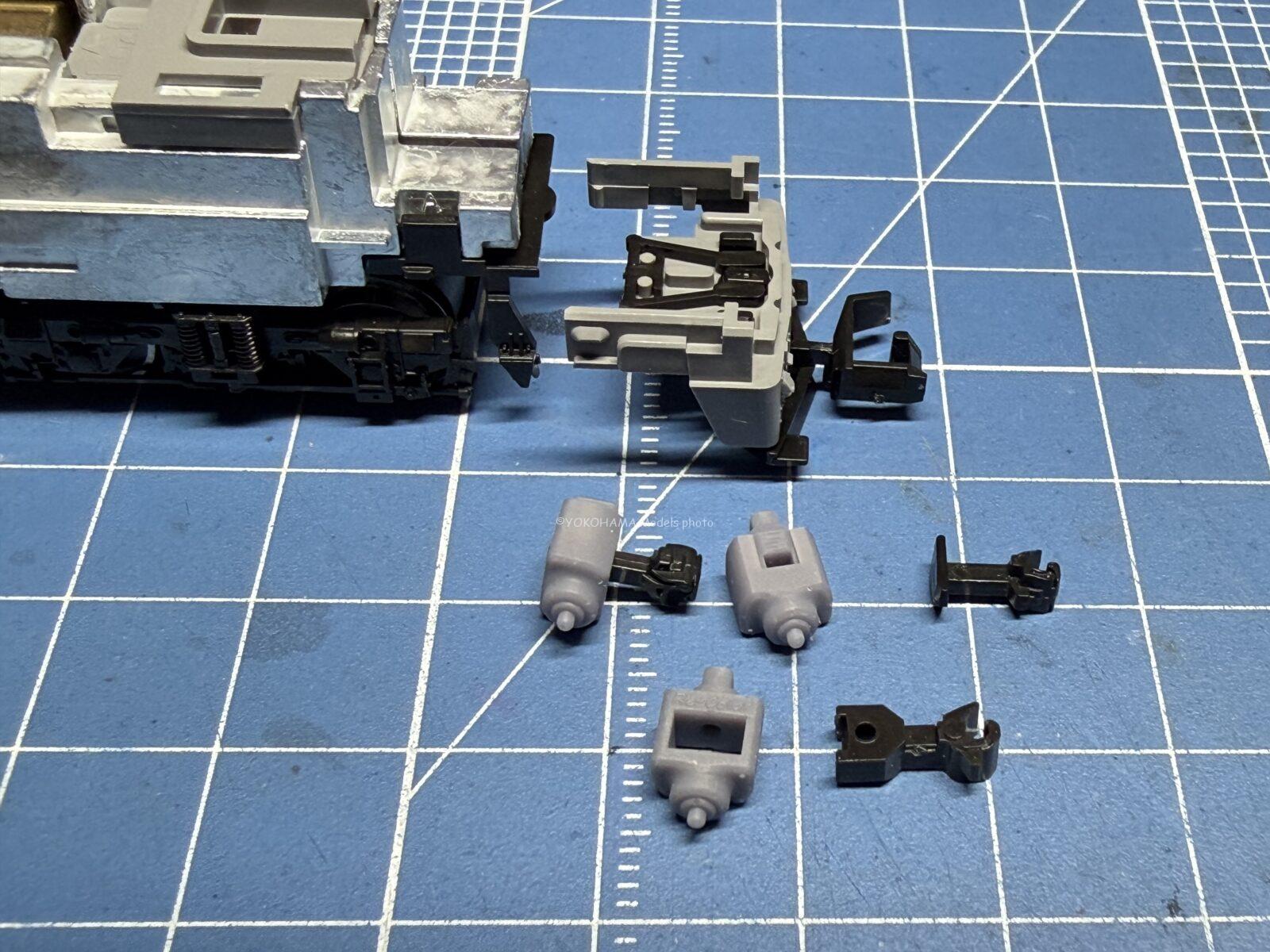

これとレンタルレイアウトでお馴染みのRe-Color（リカラー）さんの3Dパーツを使ってサクッと交換します。
・TX091 TOMIX→KATOナックルカプラーソケット 600円
・TX094 TOMIX→GMナックルカプラーソケット 600円
これでKATOのナックルカプラー化、GMナックルカプラー化は瞬殺です。
リカラーさんの販売ページはこちら↓↓↓
スカート組を動力ユニットに戻します。
ED79のカプラーは薄型タイプなので、交換は出来ますがミニカーブなどで台車が当たる場合もあります。レンタルレイアウト屋さんなら問題なく走ります。
いつもの撮影場所で

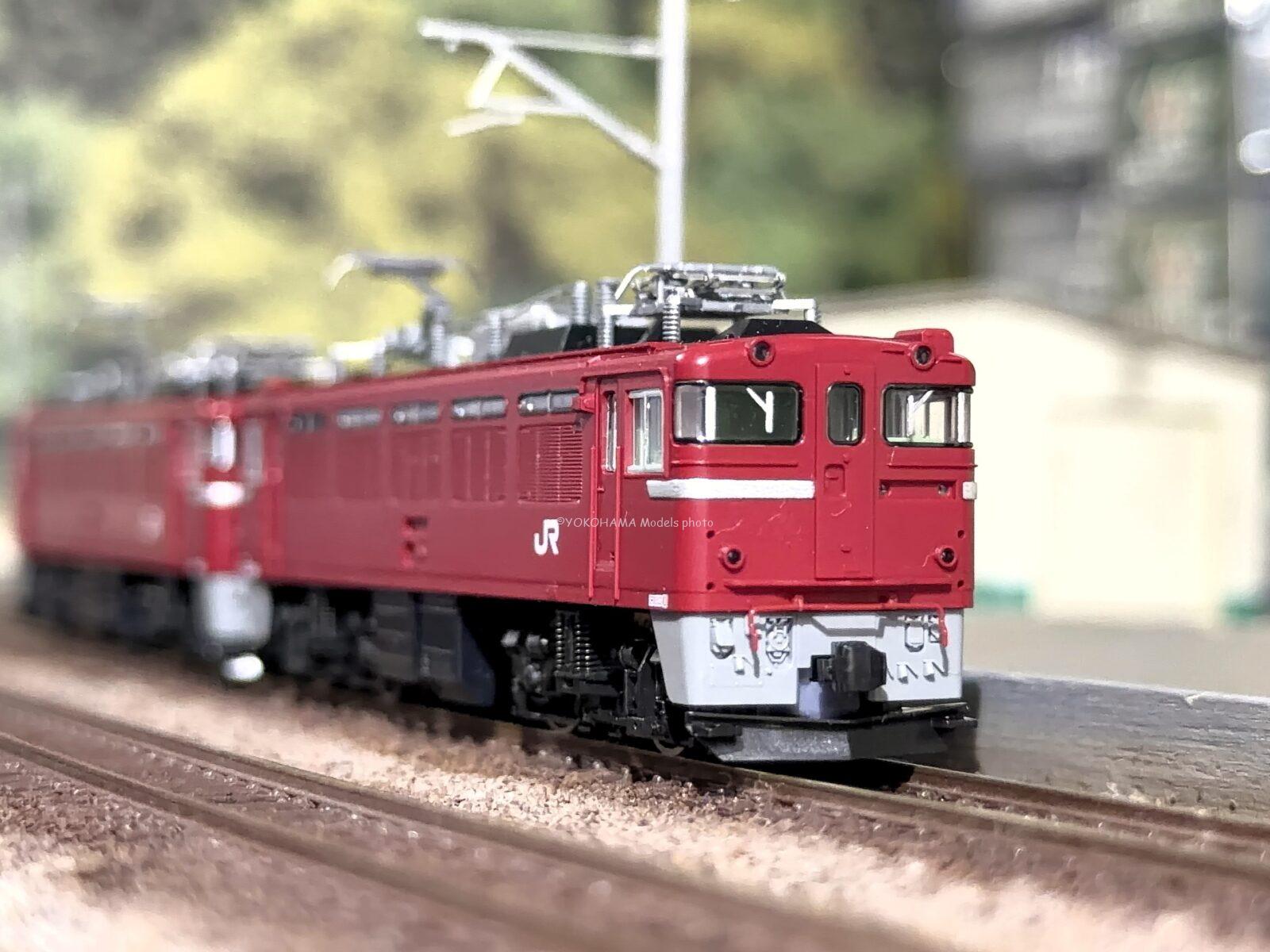

とりあえず重連で撮影。
あとはユーザー取付パーツの取り付けと、多少の化粧直しってところでしょうか。
こうして見るとスカートのカプラー下が目立ちますね。ダミーカプラー受けを加工して取付けも次回ですかね。
今回もちょこっと走り動画を用意しました。
静かで良い走りです。ただ起動がちょっと変ですのでスロットに引っかかっているのかな～？気のせいかな～♪
