どうも～横濱模型です
本日はこちら↓↓↓
マイクロエースの783系「みどり」「ハウステンボス」になります。
かなり古い車両かと思います。
前回までのあらすじはこちら↓↓↓
それでは続きからですが、さっそく弄ってみます
整備という名の加工を

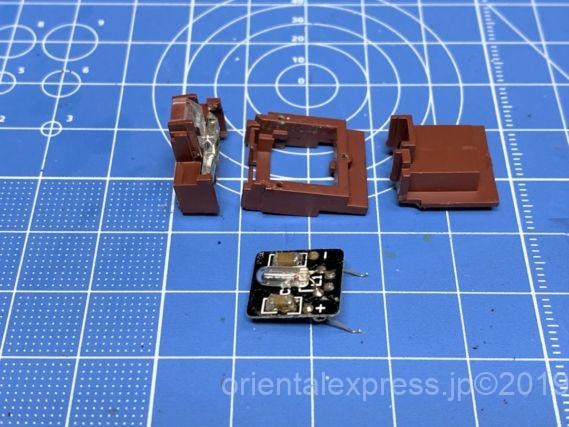

ライト基板を取り出すだけでも大変ですね(;^_^A
スラントノーズの基板から
とおりあえず、ムギ球を半田を使って取外してみました。

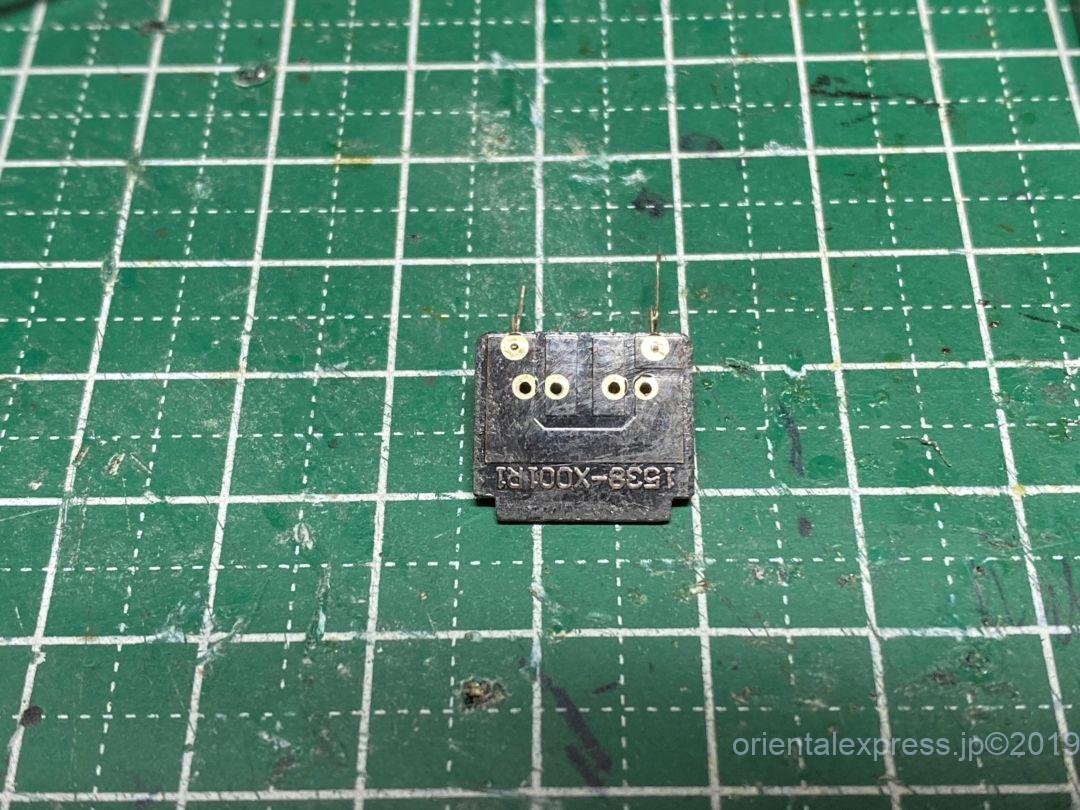

裏側はこんな感じです。
ついでにLEDの足を通すために0.8㎜のドリル刃で穴を広げてます。
さてこの基板は手ごわそうですね。

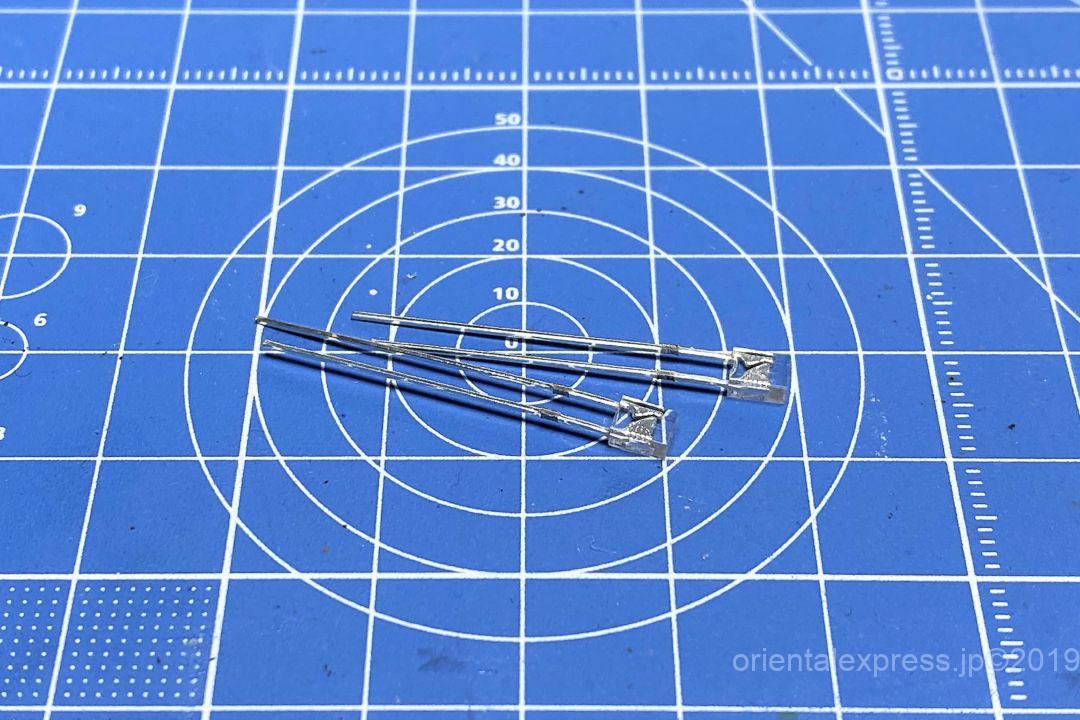

用意したLEDはこちらです。角形の小さい白色LEDです。
これを
ヘッドライト側に角形を付けました。ハイパワーなんです。

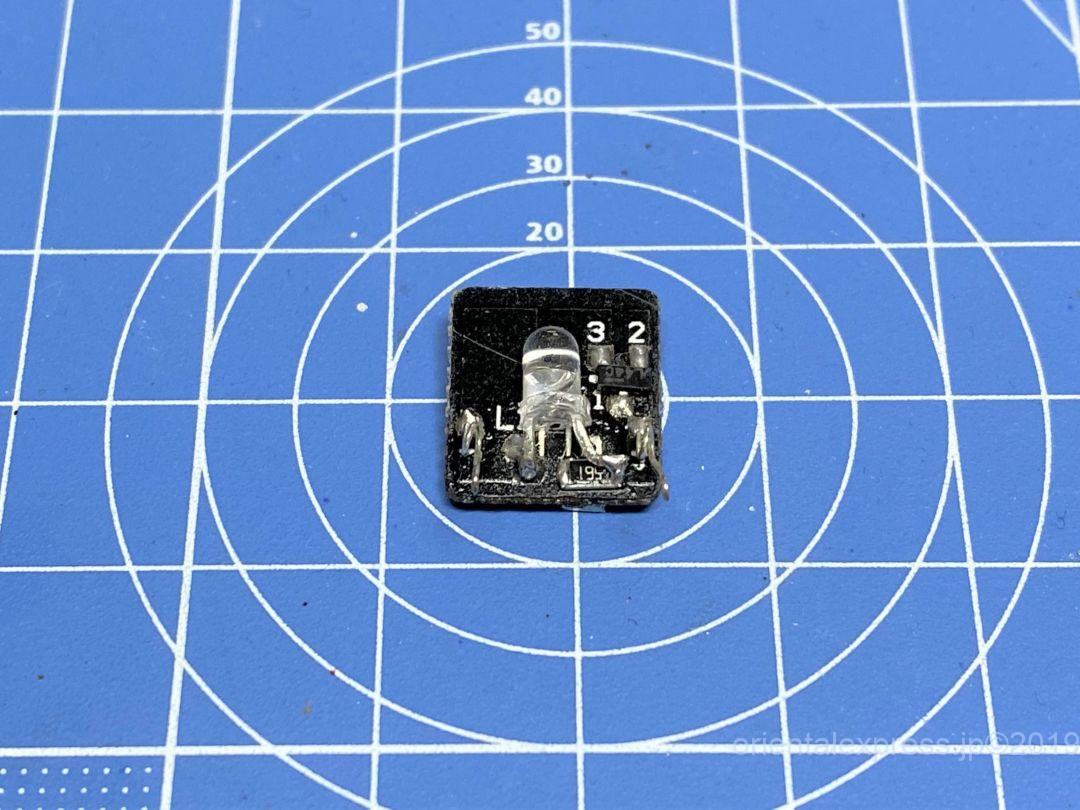

テールライト側には輝度が低い電球色LEDを半田付けしました。
抵抗は560Ωのチップ抵抗を使ってます。見えませんね(;^_^A
ライトケースに収納できるか一応チェックしておきます。大丈夫そうです。
この位置からだとチップ抵抗がチラ見えしてます。
取外した順の逆順でボディーに取付けていきます。

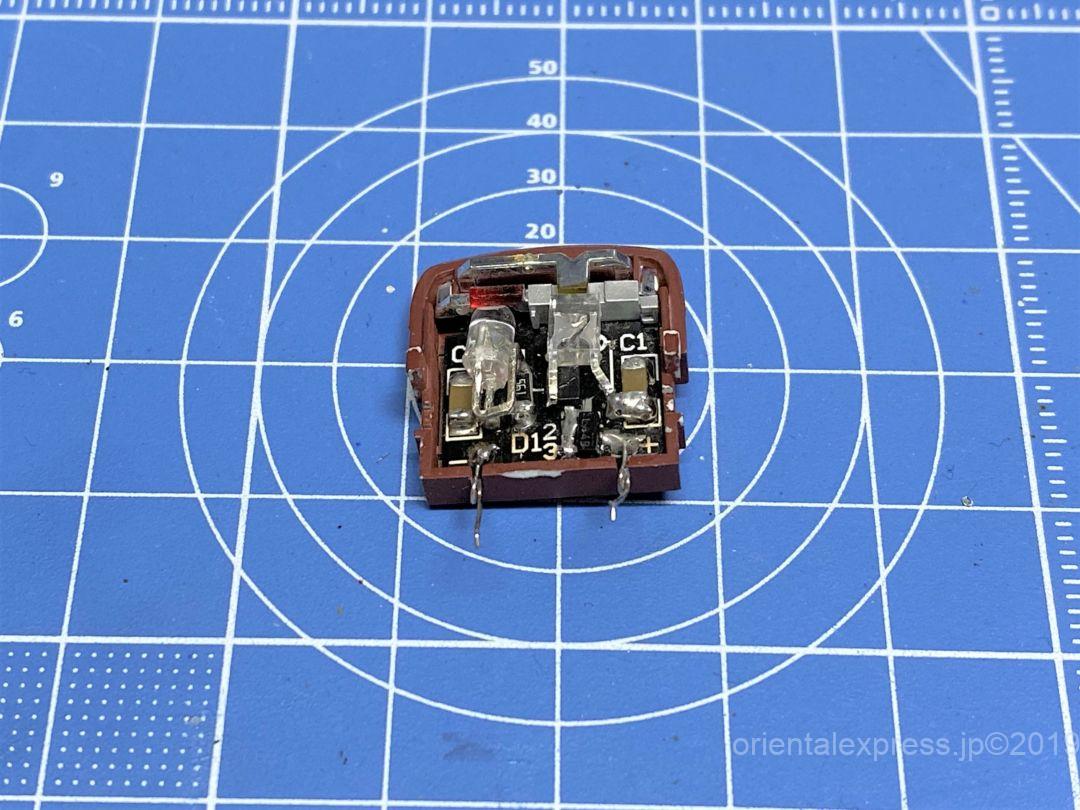

貫通扉車は

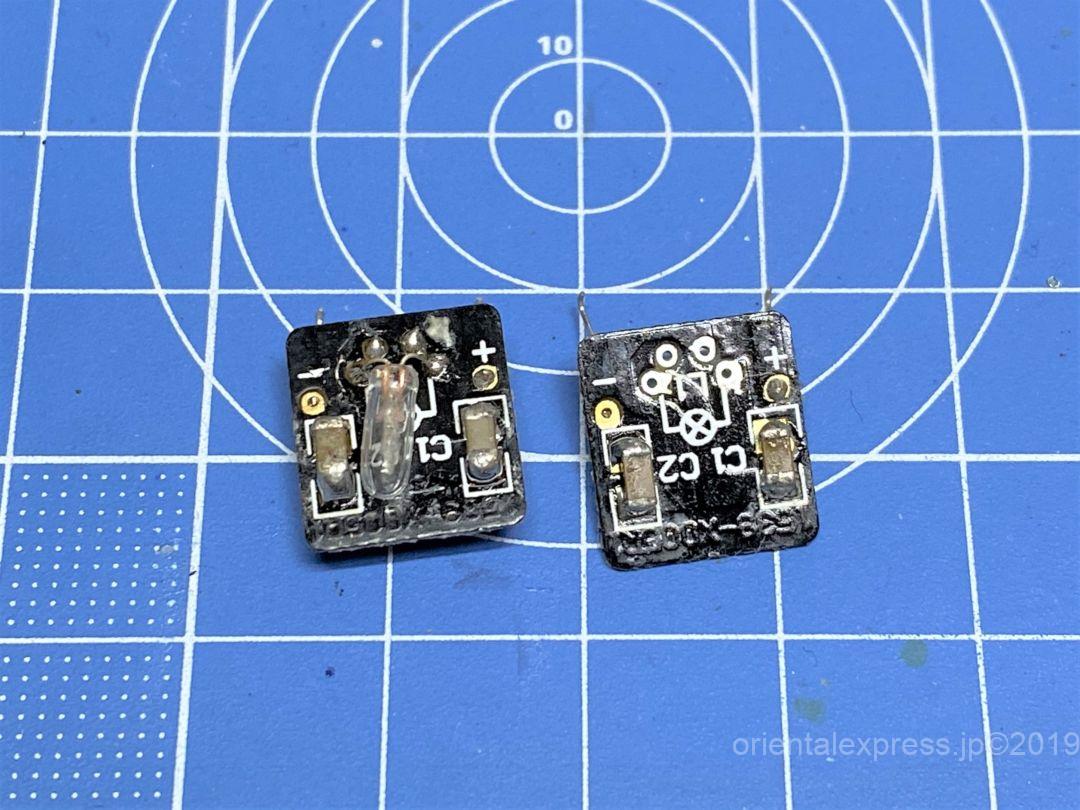

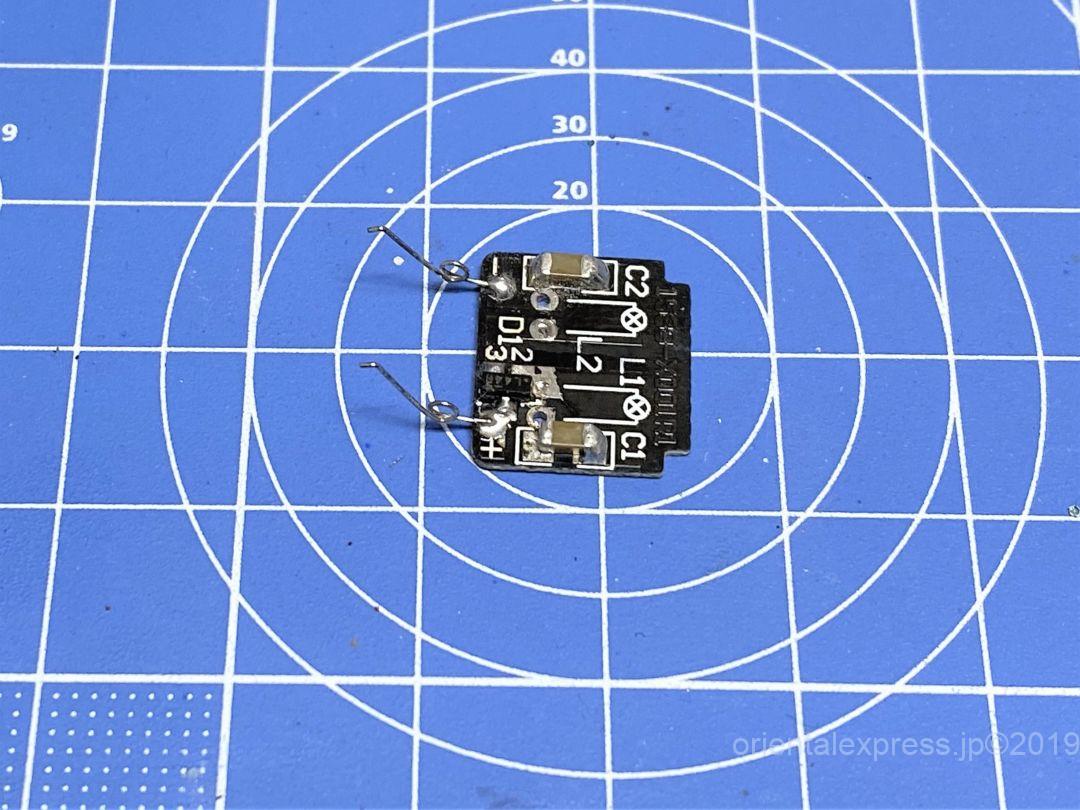

こちらはライト基板の上下に１つずつムギ球がついてます。
半田コテを使ってムギ球を取外します。

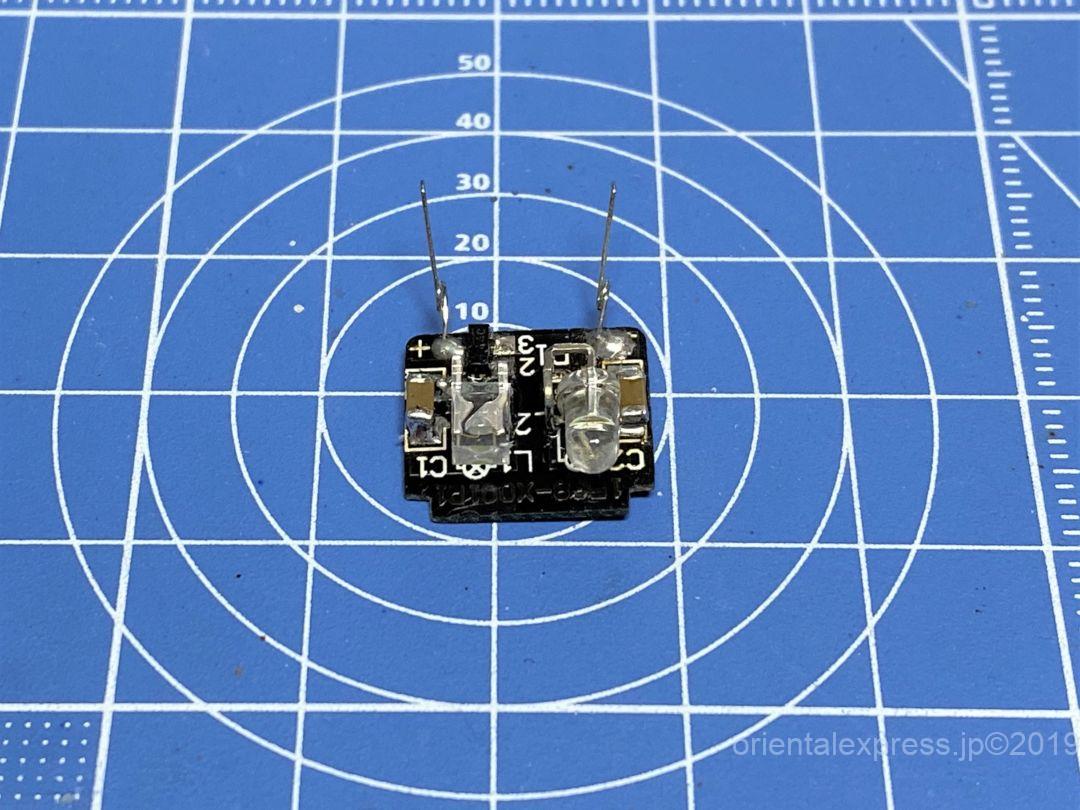

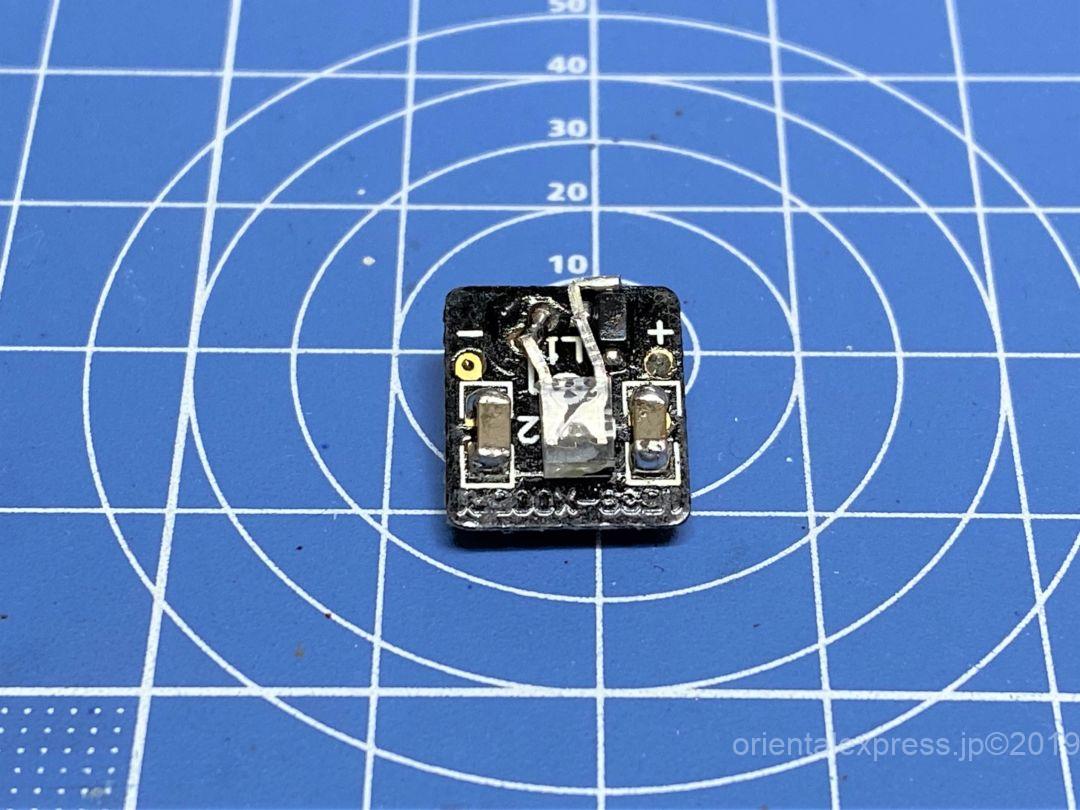

こちらでも基板の穴を0.8㎜で広げてから角形LEDを半田付けしています。
テールライトと表示用のLEDも白色LEDを使って半田付けしてみました。
抵抗は微妙な位置に半田付けしています。基盤を加工するよりかは簡単作業かと思います。

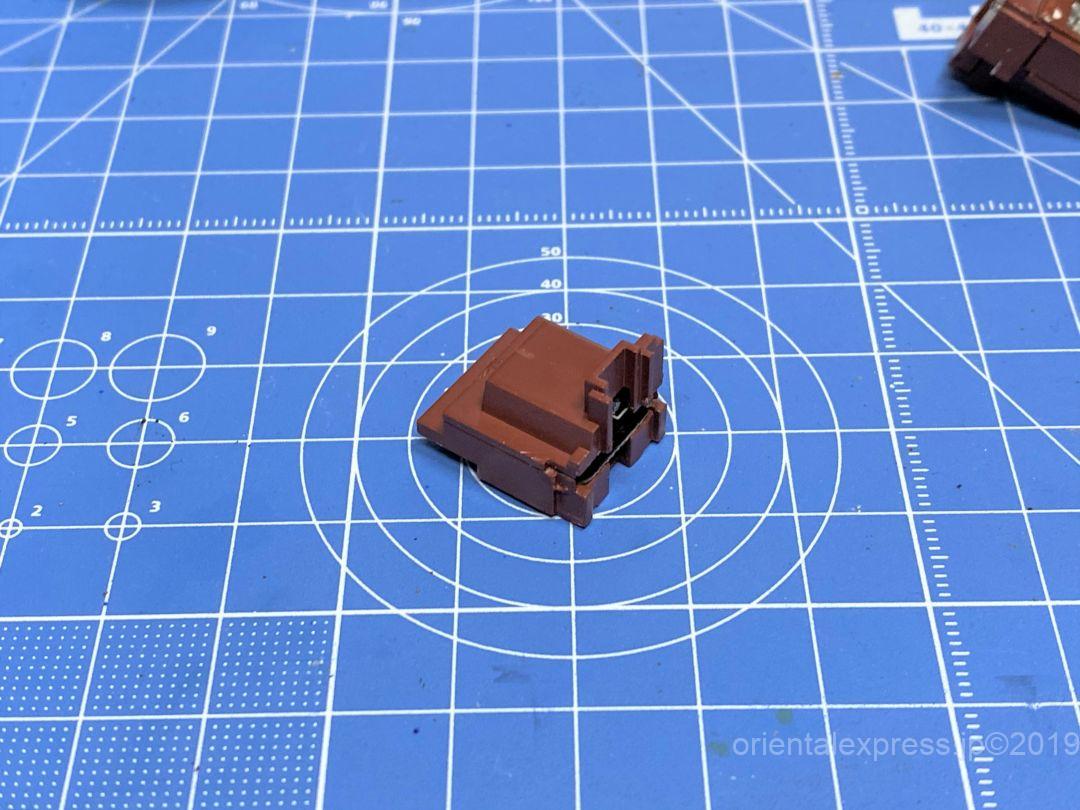

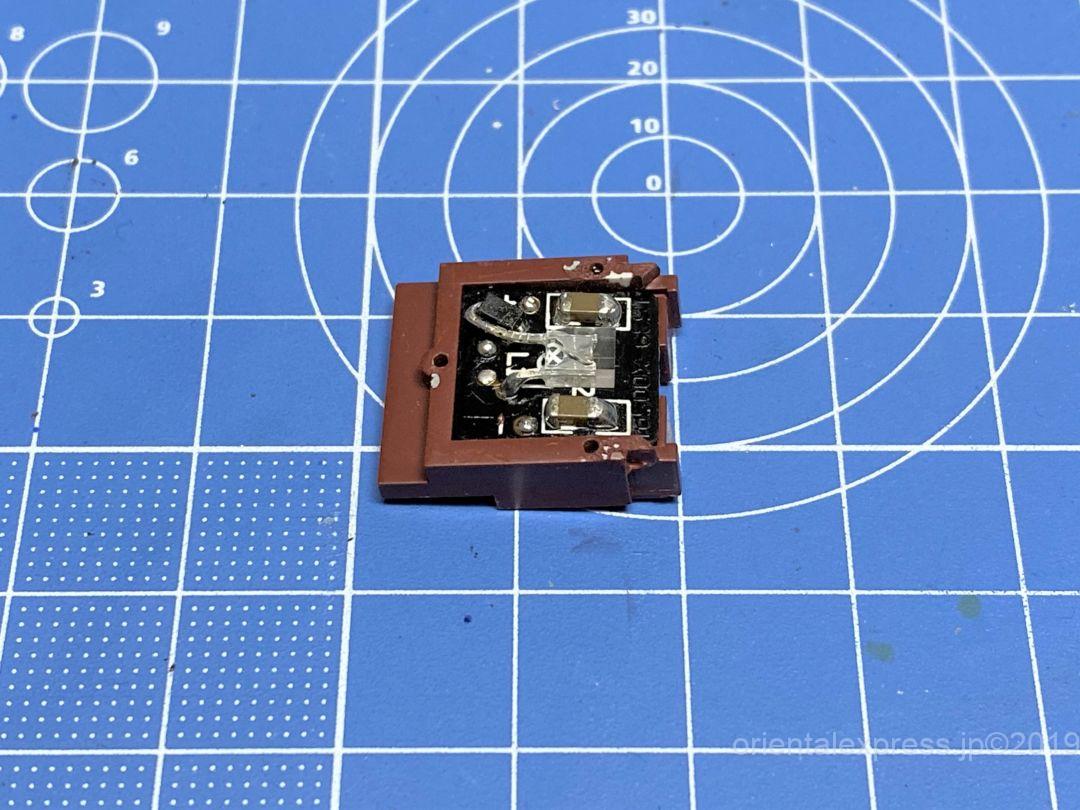

出来たライト基板を念のためライトケースに入れてみます。
高さも大丈夫そうです
うえ蓋を取付けてみます。無理な干渉もなく良さそうです

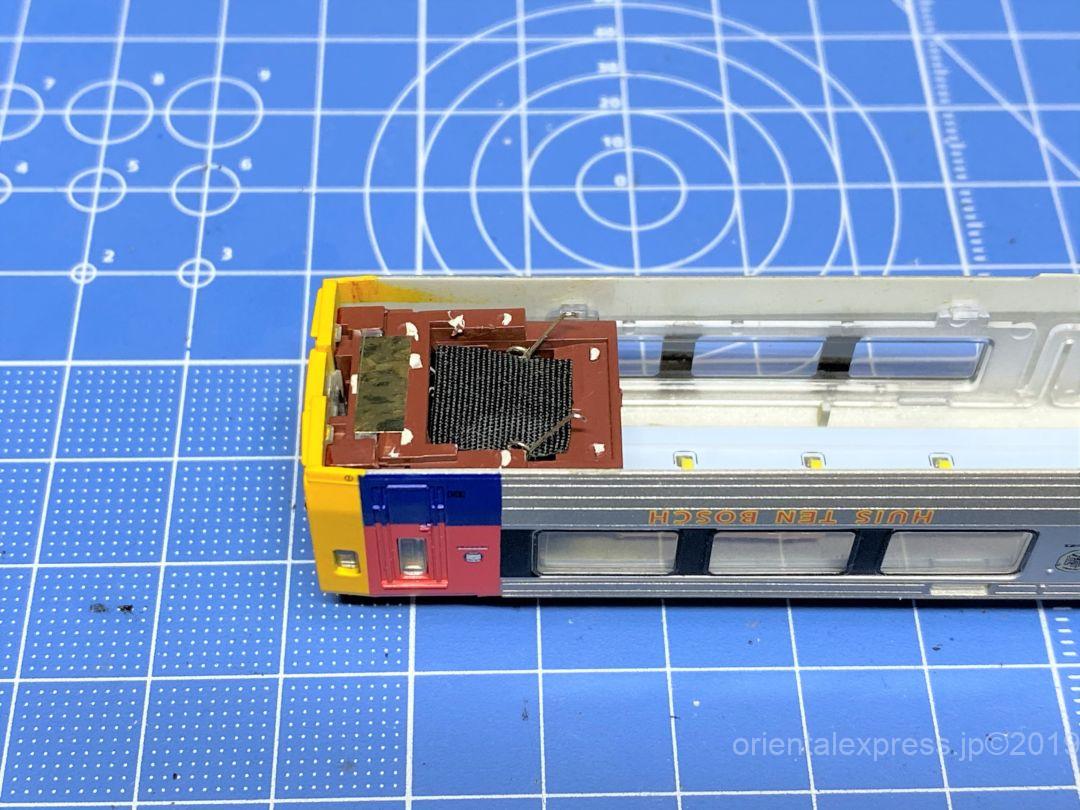

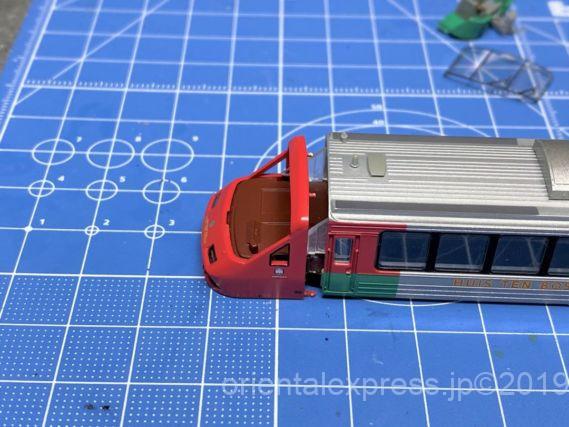

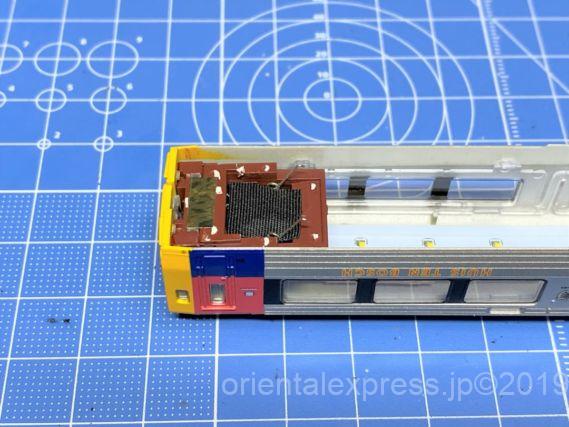

ボディーに戻してみます。
動力ユニットのメンテナンス

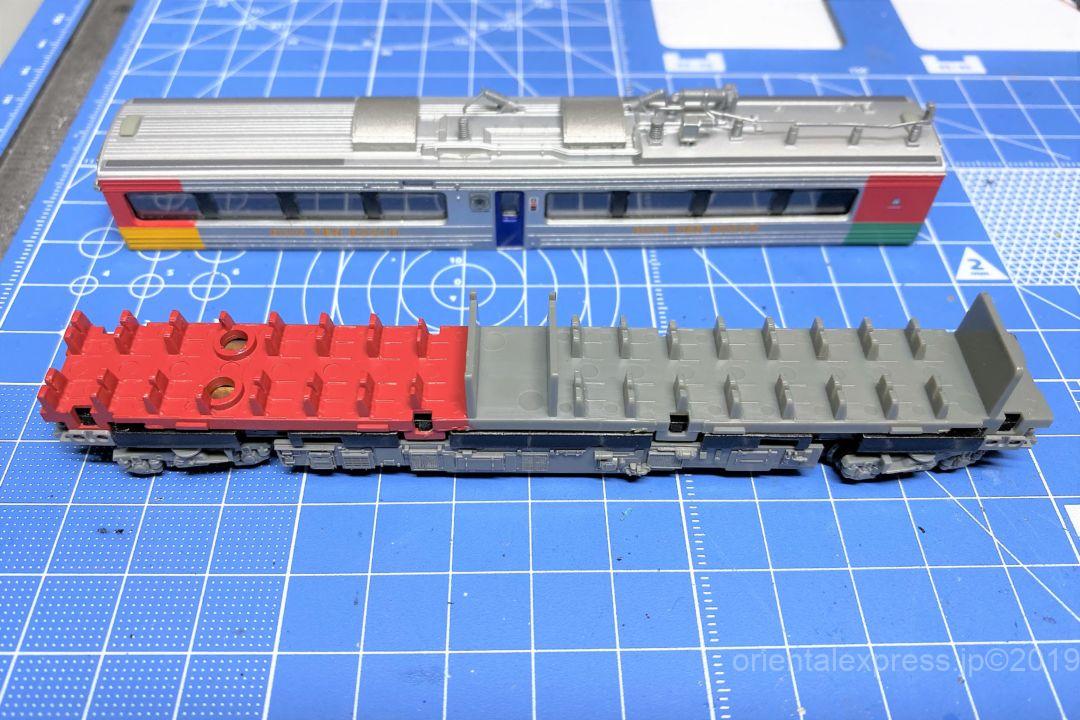

先ずは分解していきます。ボディーを外して・・・

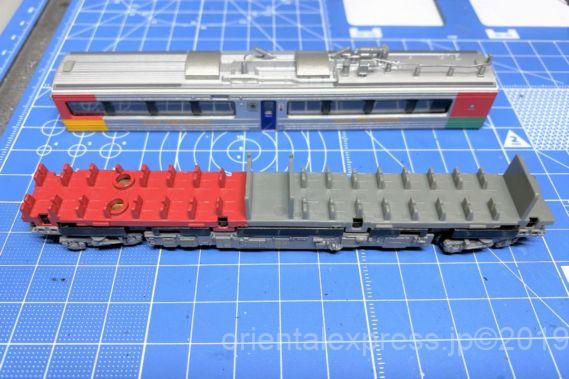

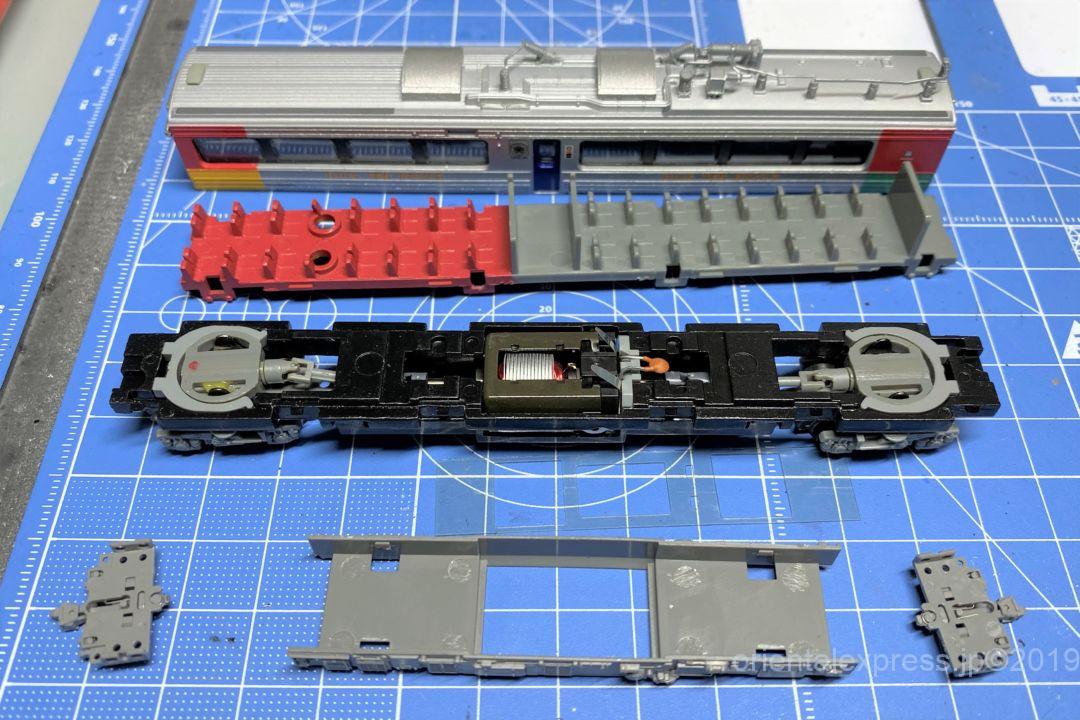

TTNカプラーを取外し、床下のモーターカバーを取外しからシート部分の爪を片側4か所外すと上の画像のようになります。
黄色のグリースが染み出てますね( ﾟДﾟ)
ギアボックスにはグリースを塗るのですが、こちらも一度リセットします。元々塗ってあったグリースをきれいに除去します。あの黄色のね

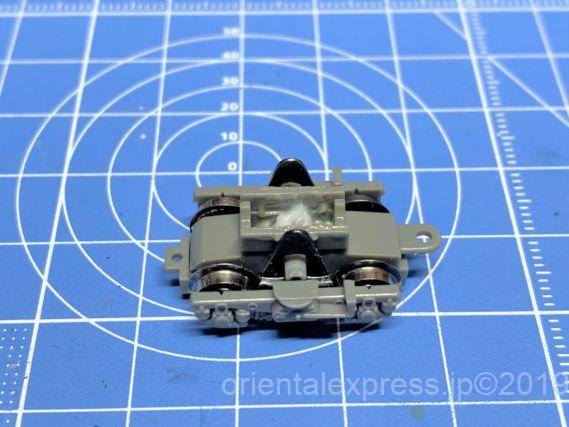

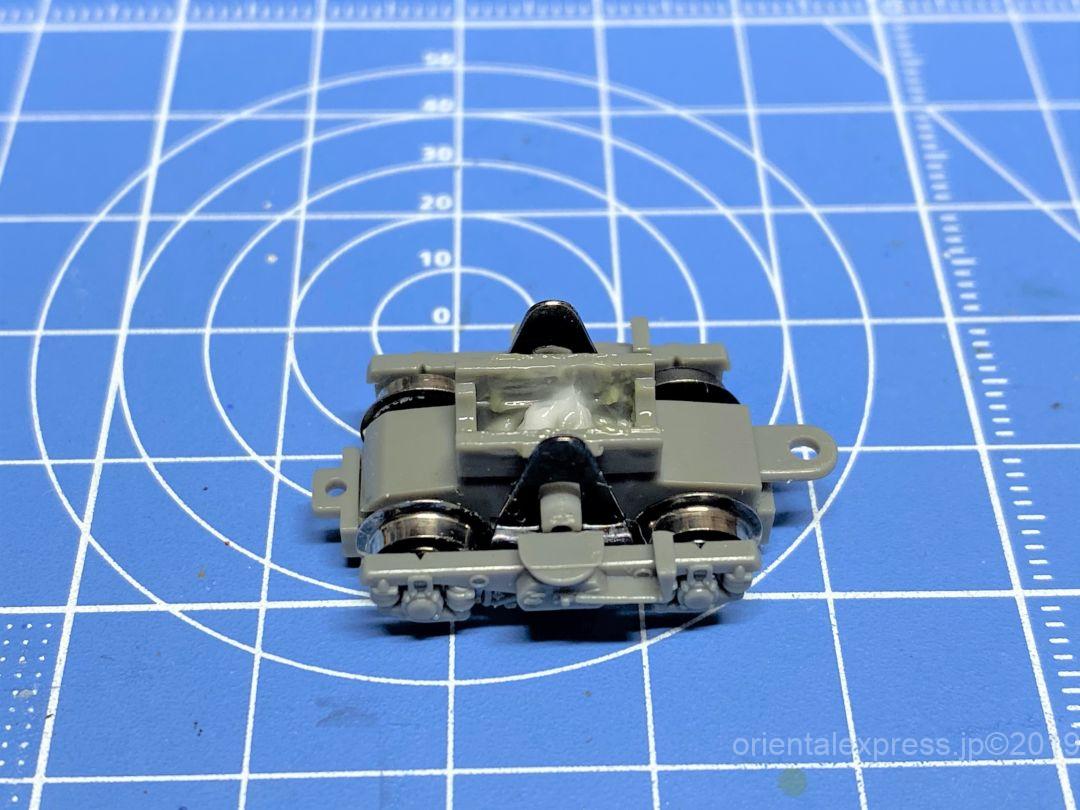

そのあとはたっぷりとグリースを塗って台車を前後させて馴染ませます。塗りすぎると台車の下からはみ出てきますのでほどほどに(;^_^A
・タミヤ セラグリスHG 87099
プラスチックギヤ・軸受け・ジョイント等に塗ることで、動きを滑らかにし摩耗を減らします。これが良いとは言えませんが手ごろに買えるので。ユニクリーンオイルでも効果は出ます。
金属ギアにもグリースを塗ってからふたを閉めます。

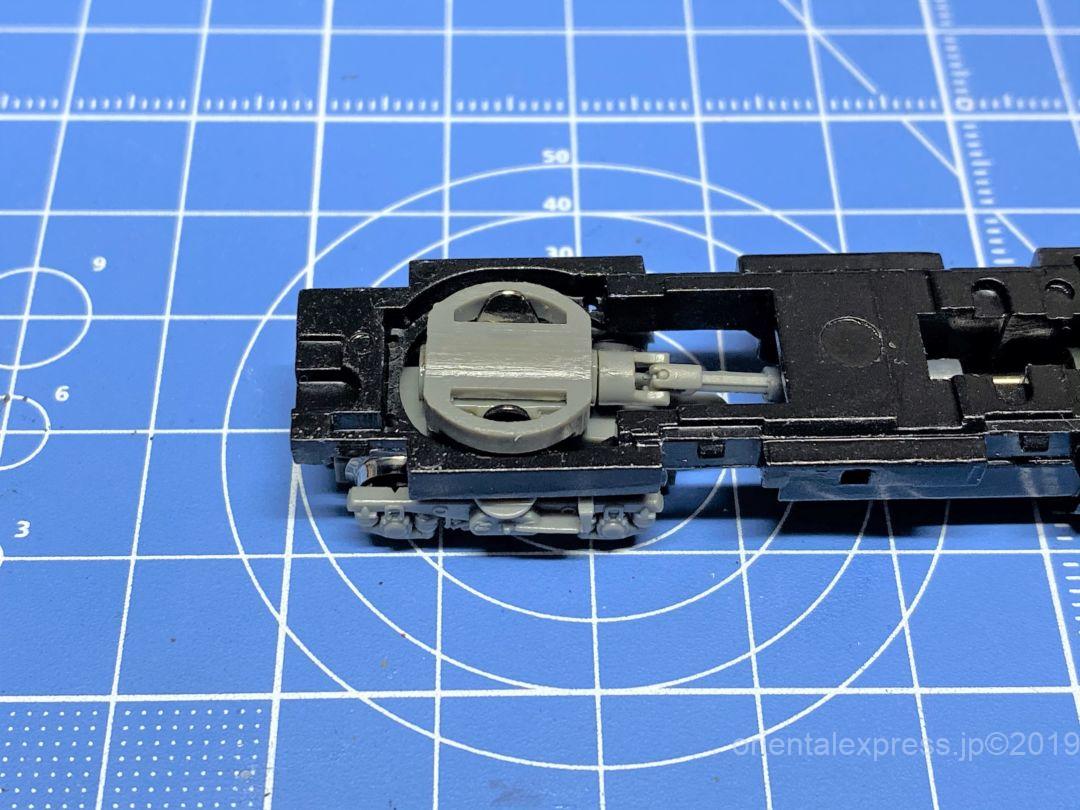

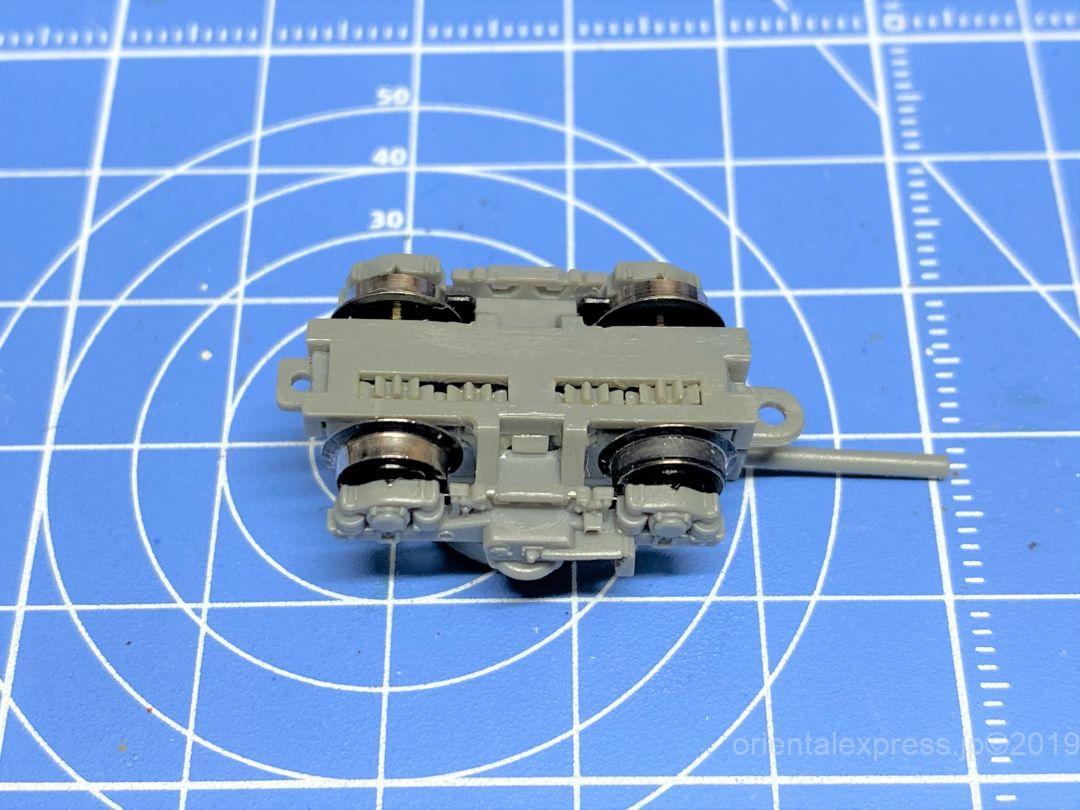

台車をフル分解したときに車輪も磨きました(*´з`)

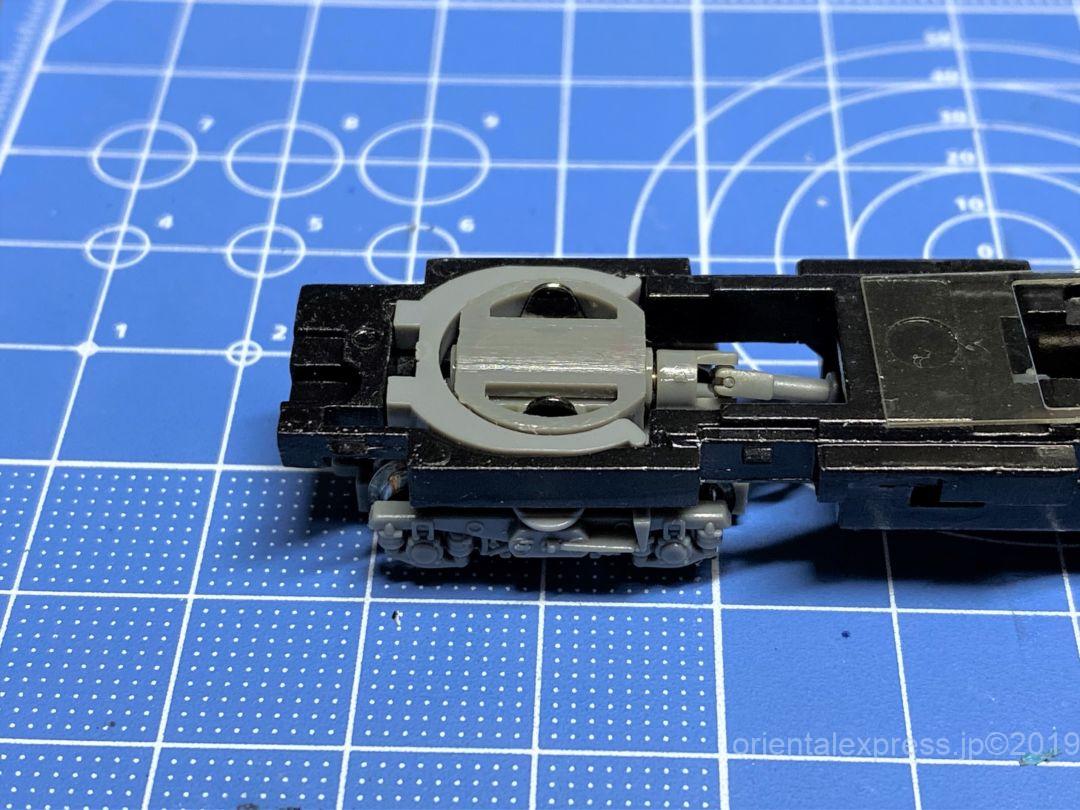

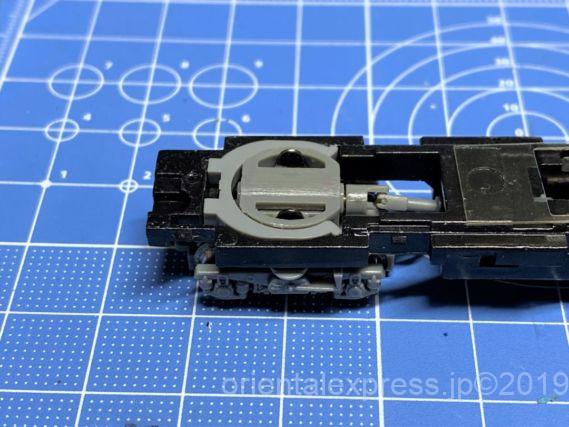

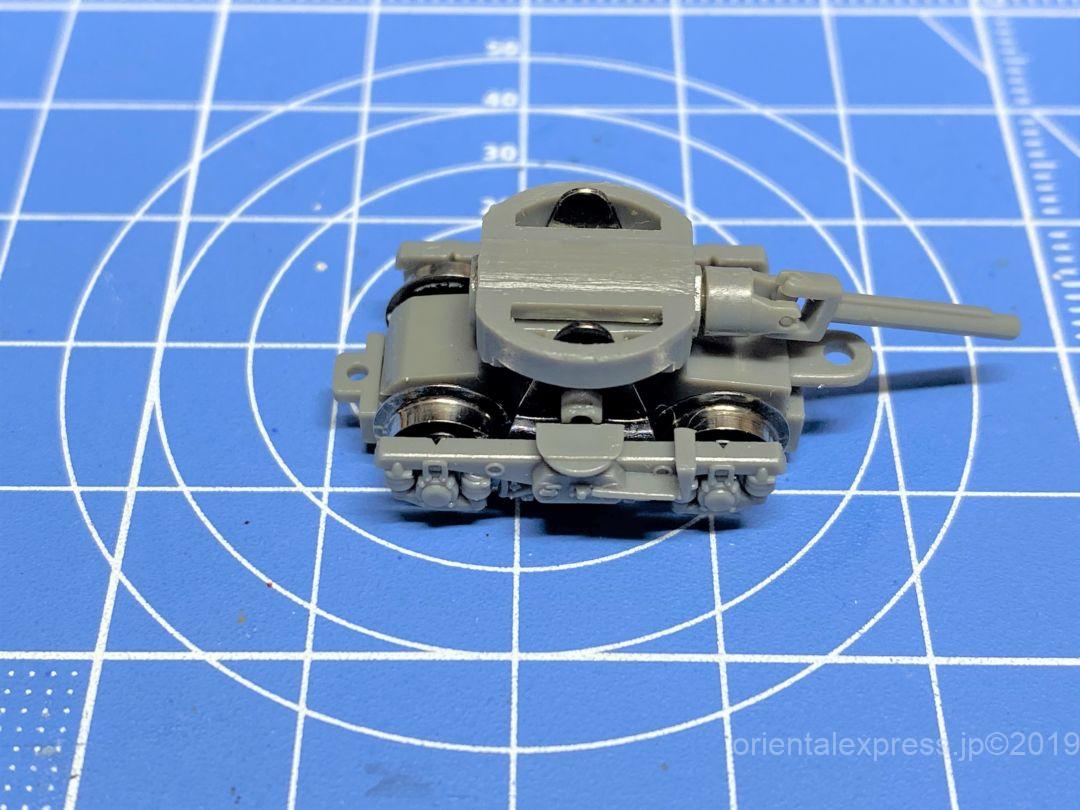

ダイキャストに台車を戻します。固定用のパーツがあるのですが、ここもセラグリスHGかユニクリーンオイルなんかを塗っておいた方が良さそうです。
次に

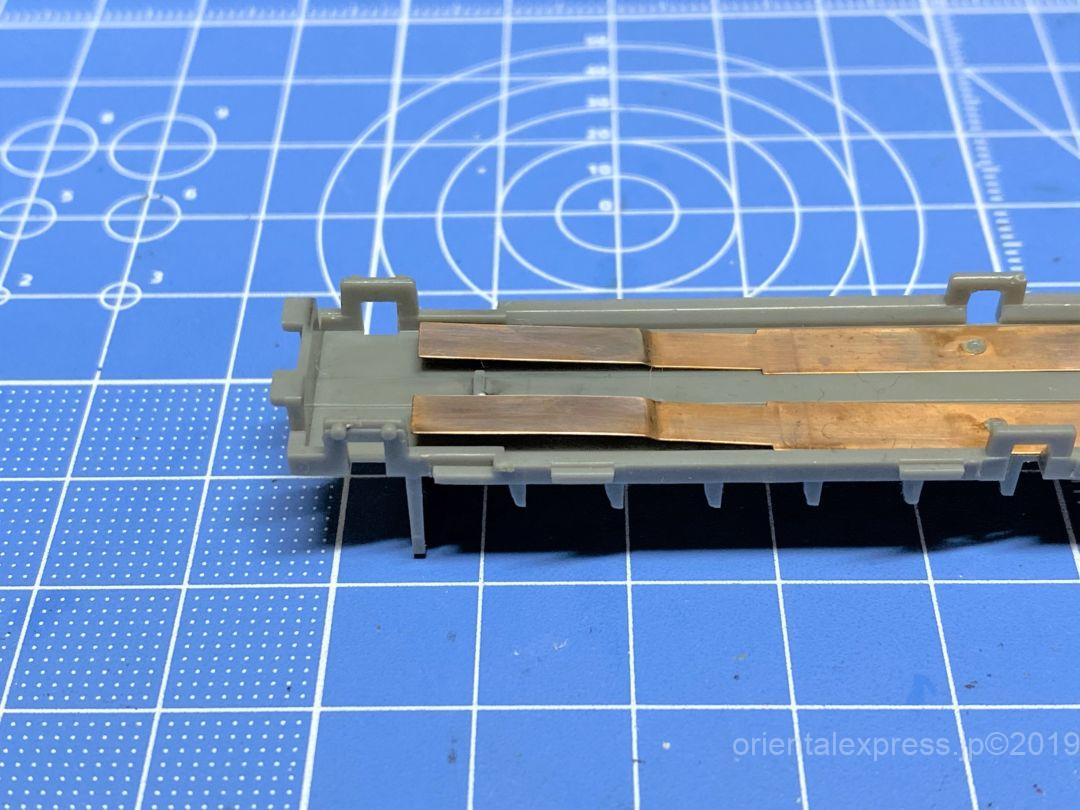

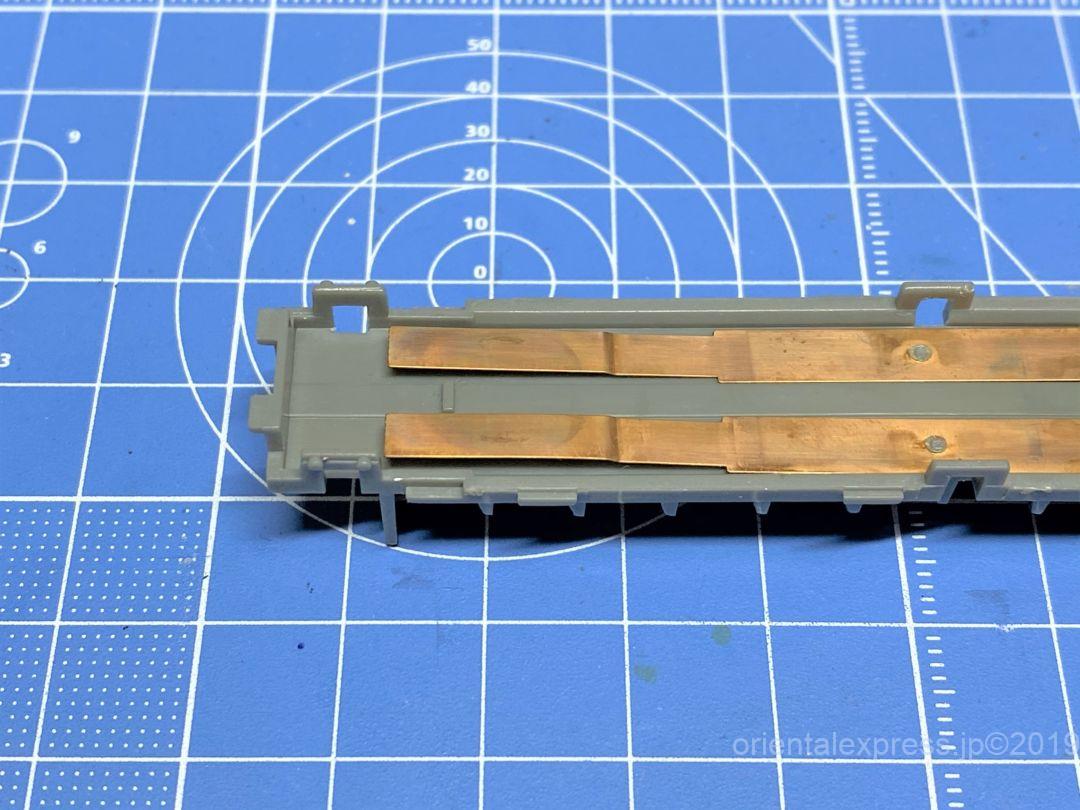

集電金具もキレイなんですが、念のためさらにキレイに。
キレイになったのかわかりませんが、目視ではピカピカです。
せっかく磨いたのに暫く経つと錆びてしまってたりしますね。

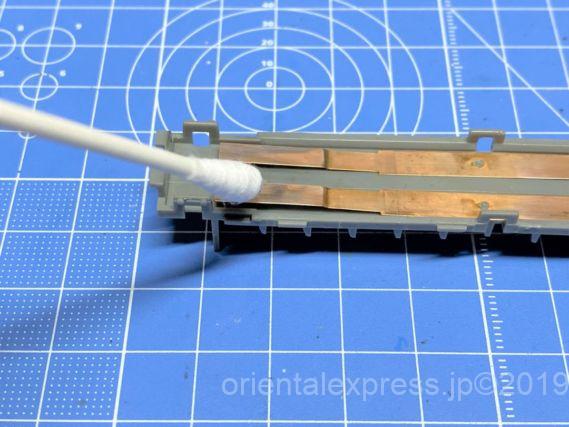

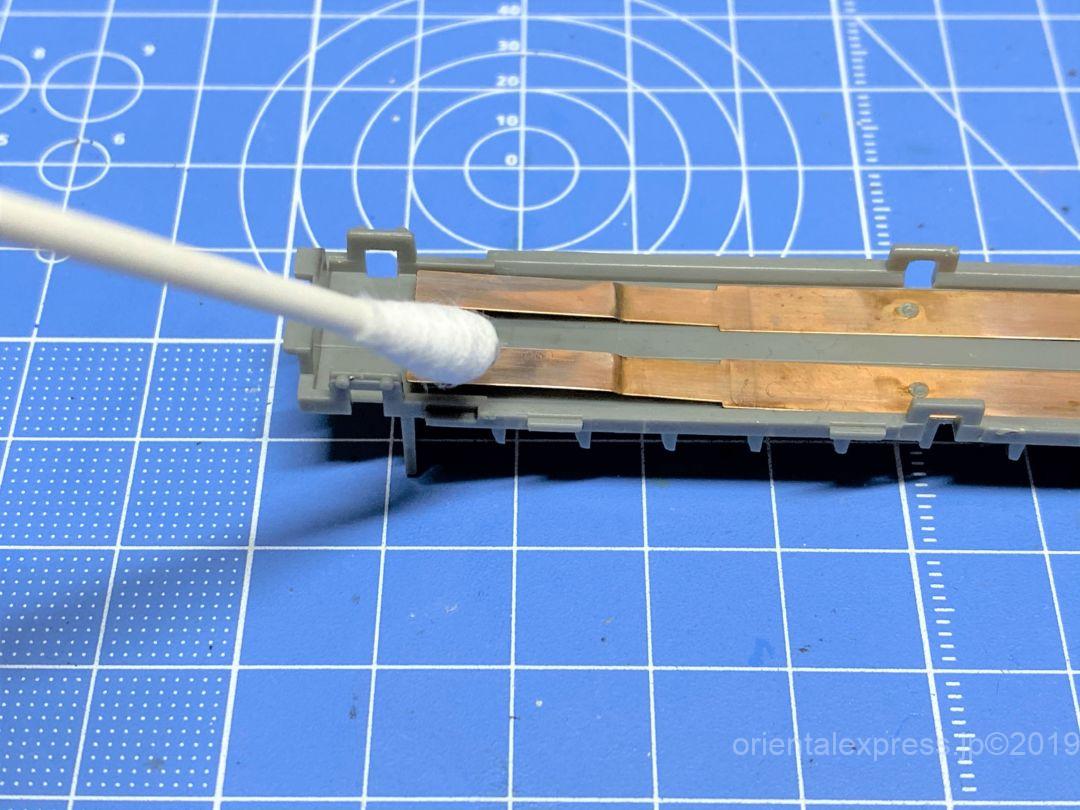

そこで金属保護液を綿棒を使って塗り塗りしておきます。
・KATO 24-021 ユニクリーンオイル
筆者は使いませんが接点復活材でもいいかもしれませんね。
後は組み立てて終わりです

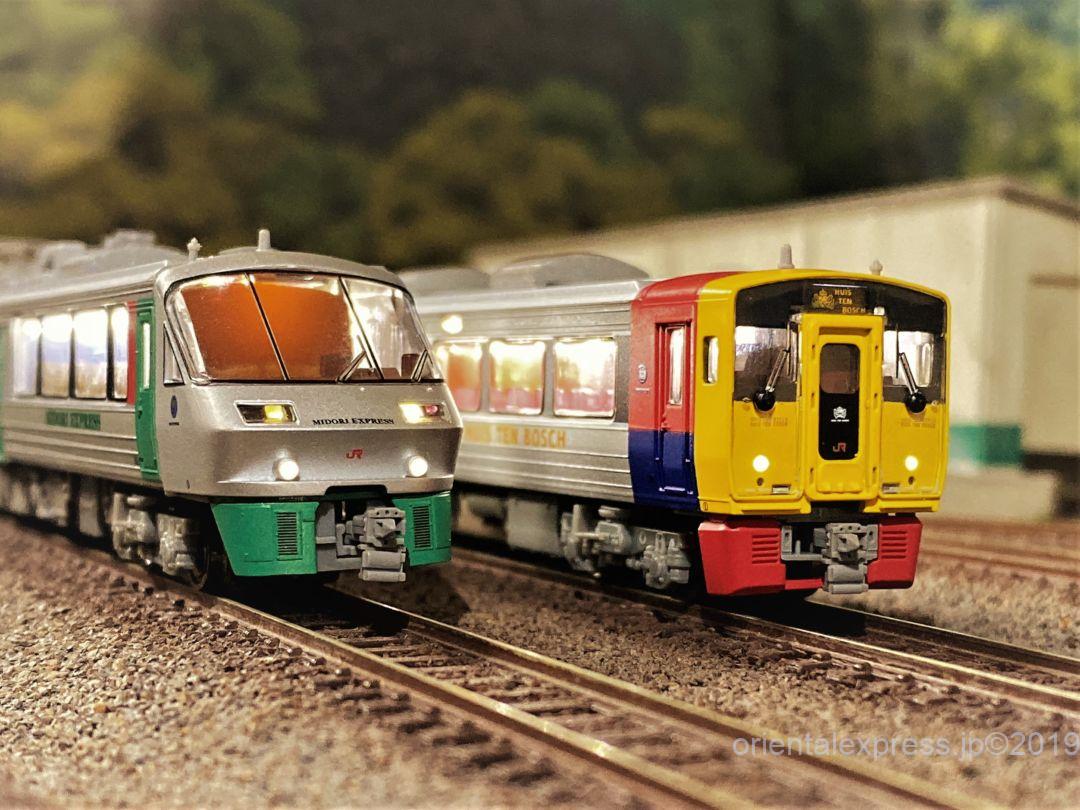

いつもの撮影場所で
白色LEDなのに電球色で光ってます！そうです、導光材が着色されています。
最初に電球色LEDを付けたらなんとオレンジ色に( ﾟДﾟ)
で、急遽白色LEDに交換しました。
これにて783系（作業依頼）は終了となります。
