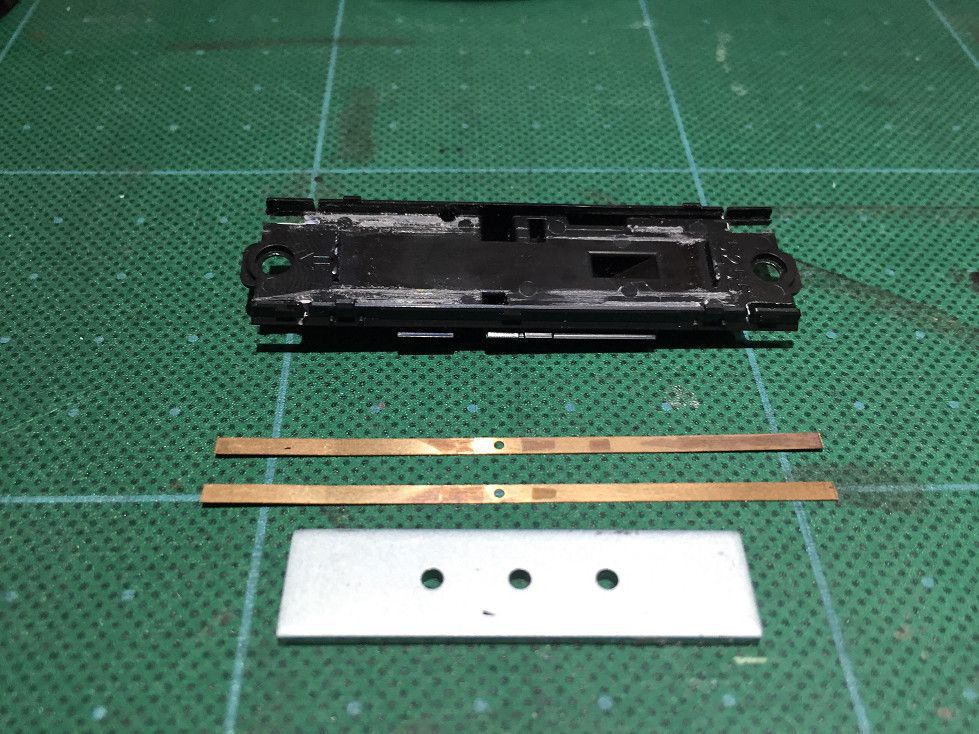

KATO純正の集電版を２本床下より大きく切り出します。
５ｃｍの所でカットしました。
この大きさで床下も加工すると良いと思います。
これを使うとなると、重りを固定している突起が邪魔になるので
両サイドのみ削りました。
Gクリヤーで集電板を真ん中で固定しました。
これはサスペンション機能を利用して確実に集電させる目的です。

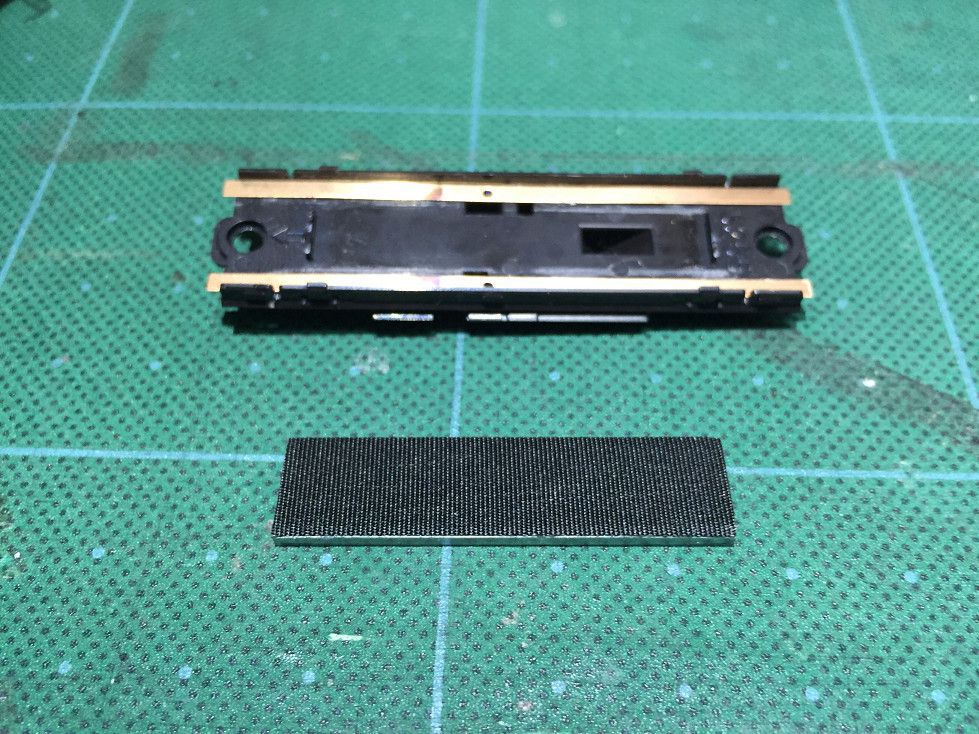

重りが集電板に接触してしまうので、アセテートテープを張っておきます
この時点でサスペンション機能が少し劣ります

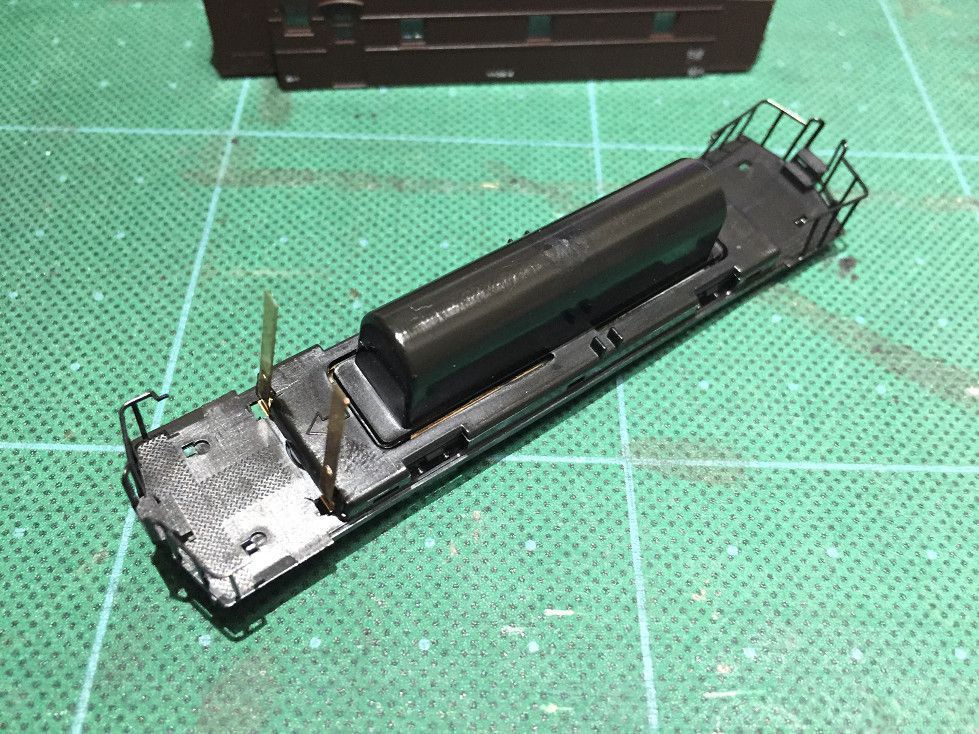

夕庵式室内灯用の足を残った集電板で作ります。

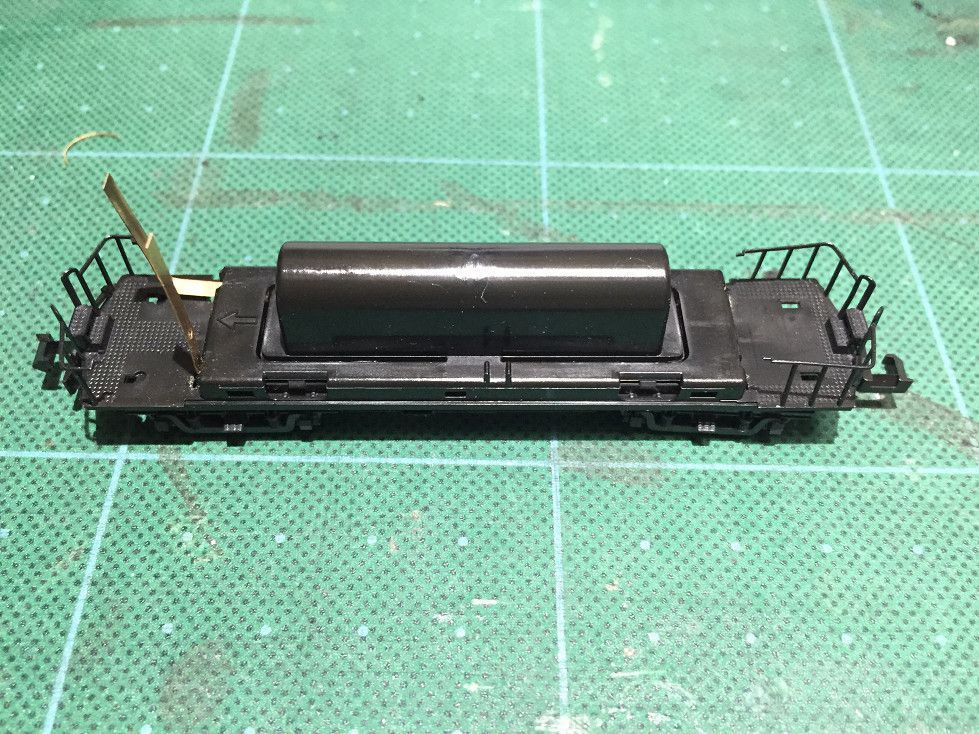

サスペンション機能？のおかげで集電板が差し込めます。

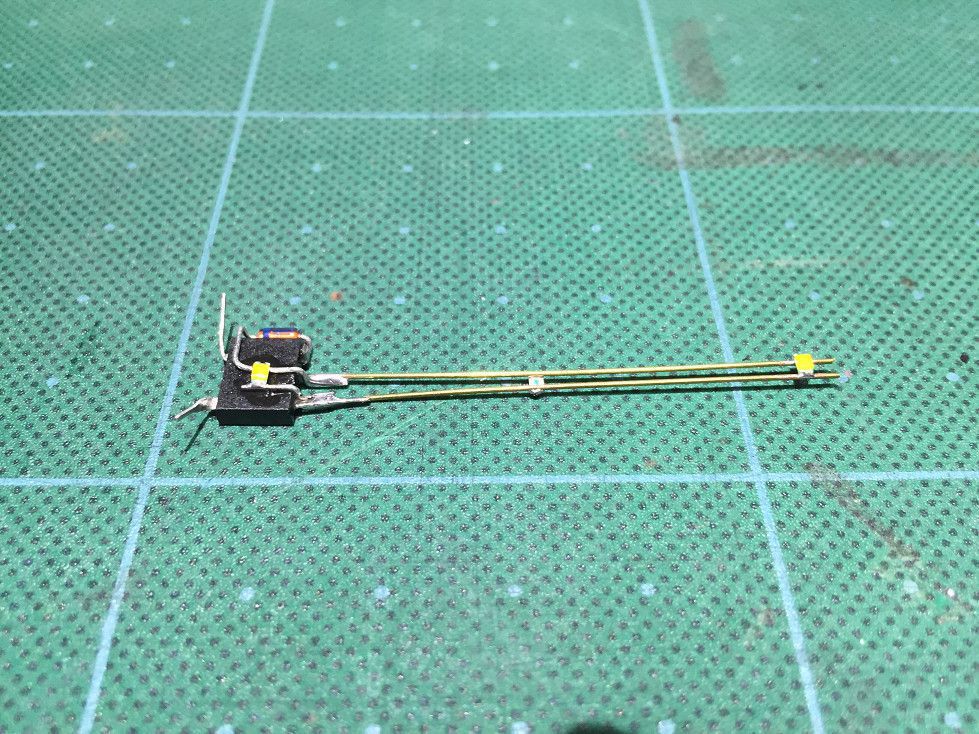

夕庵式は写真のような感じで作りました。電球色チップLEDが３個です。
屋根とボイラーのクリアランスがほぼ無いので仕方なく
真ん中のチップLEDは反対にして半田付けです。
ちょうどボディーの真ん中の穴の中に納まります。
コンデンサーはどうしましょうかね

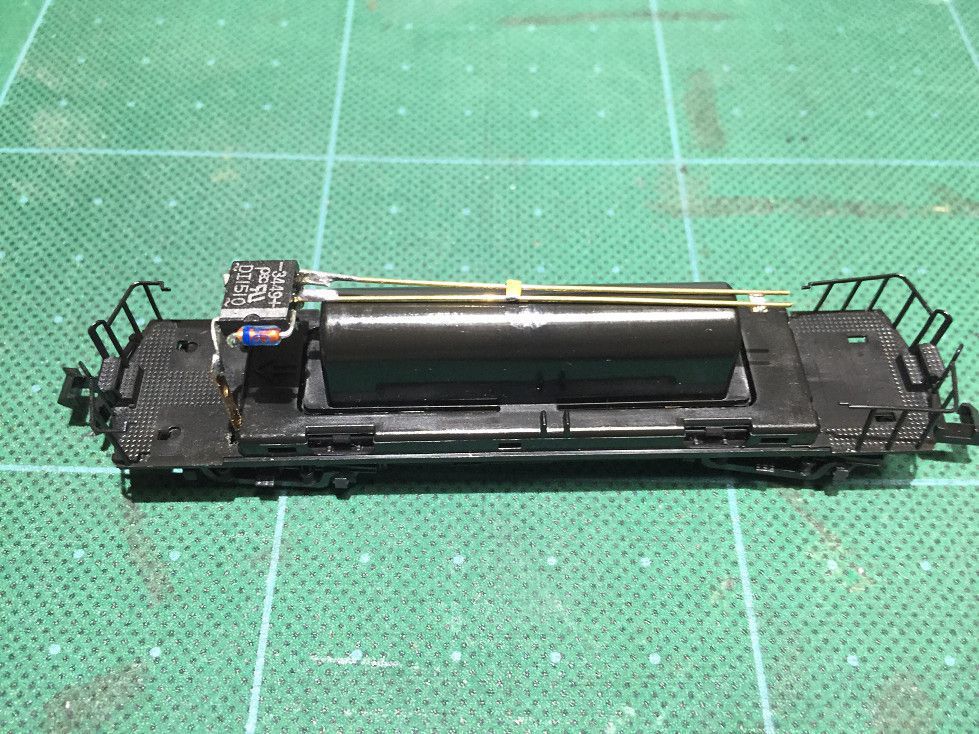

取り付けるとこんな具合になります。

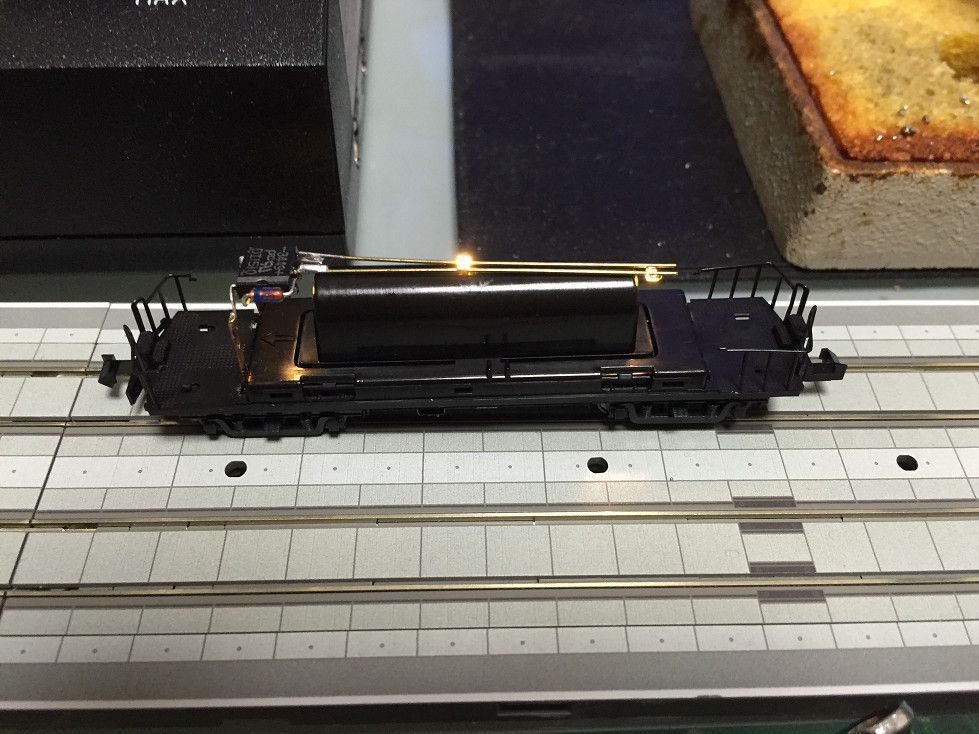

点灯テストです。
いい感じですね。
コンデンサーはブリッジダイオードに下に忍ばせました。
さあ組み立てです。

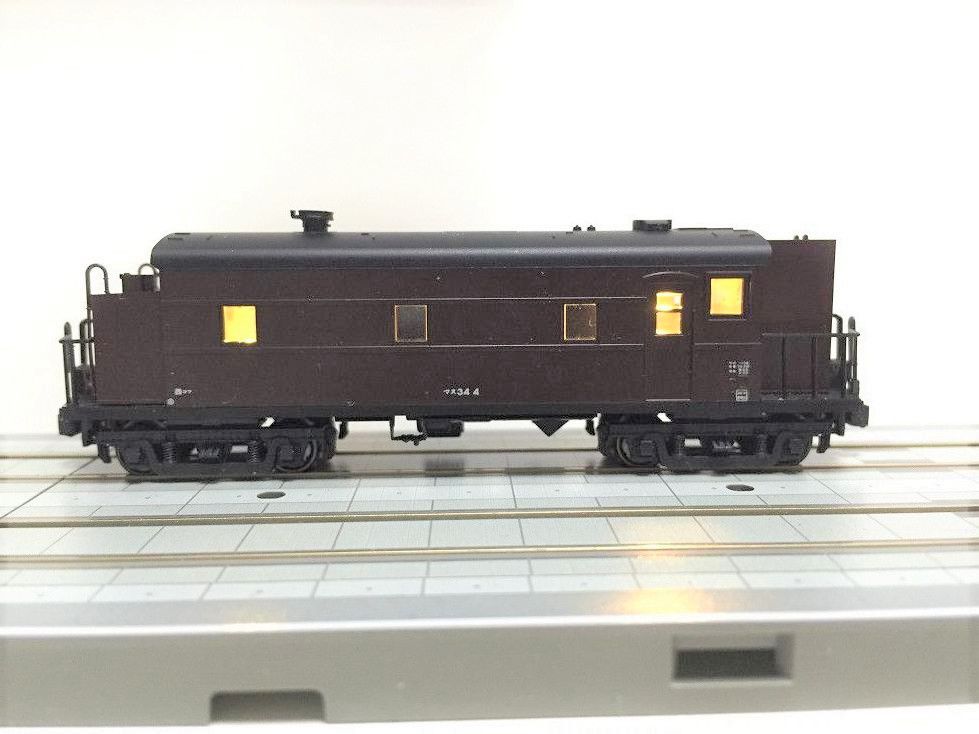

真ん中が暗いのは、黒のボイラーが見えているだけです。

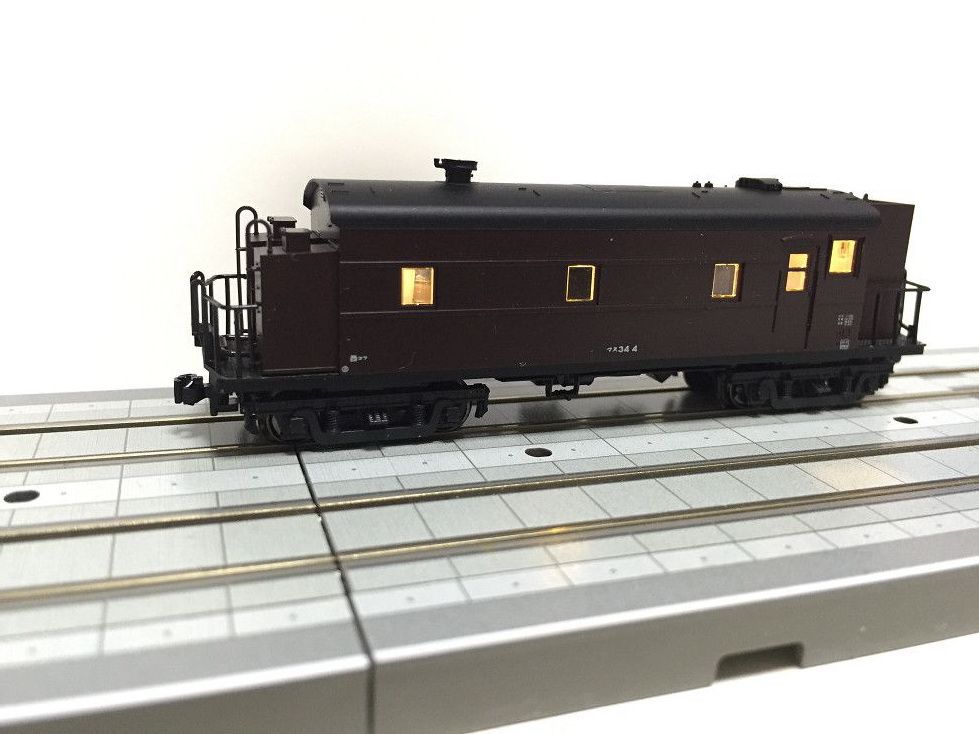

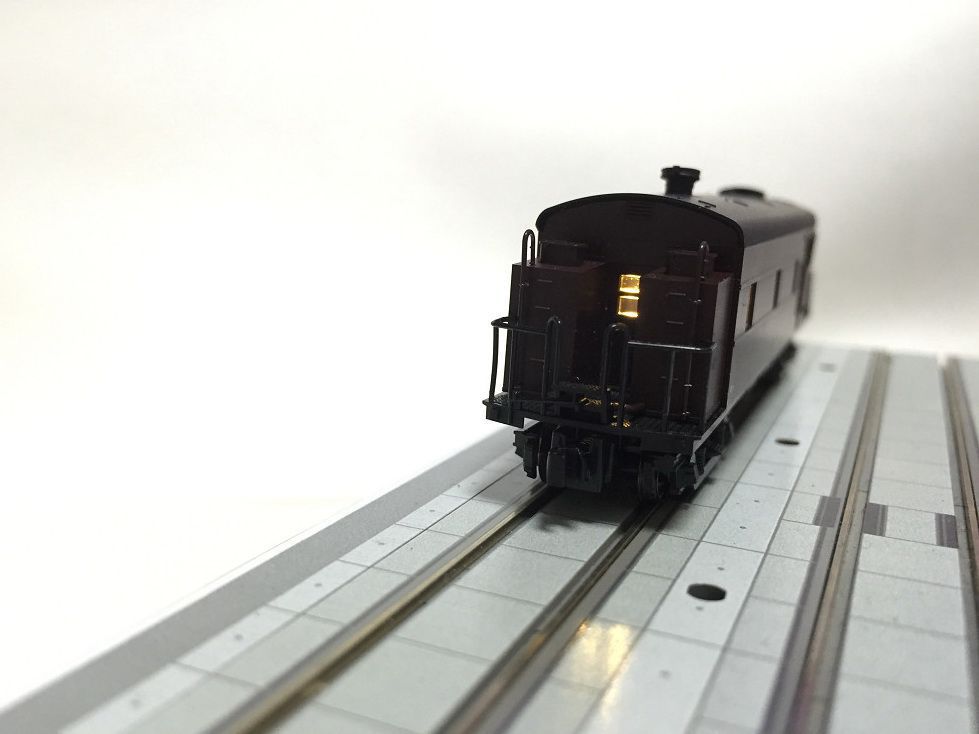

水タンク側から 暖かい光が後部窓から漏れてます
いかがでしたでしょうか？
本日も、くだらない備忘録にお付き合いありがとうございます。
