どうも～(^^)/ 横濱模型です。
本日はこちら↓↓↓
先日、中古で入線しました。
TOMIX 2170 EF66 後期型・JR貨物更新車　改造の44号機です。

入線記はこちら↓↓↓

まずは、いつものです

整備という名の加工を

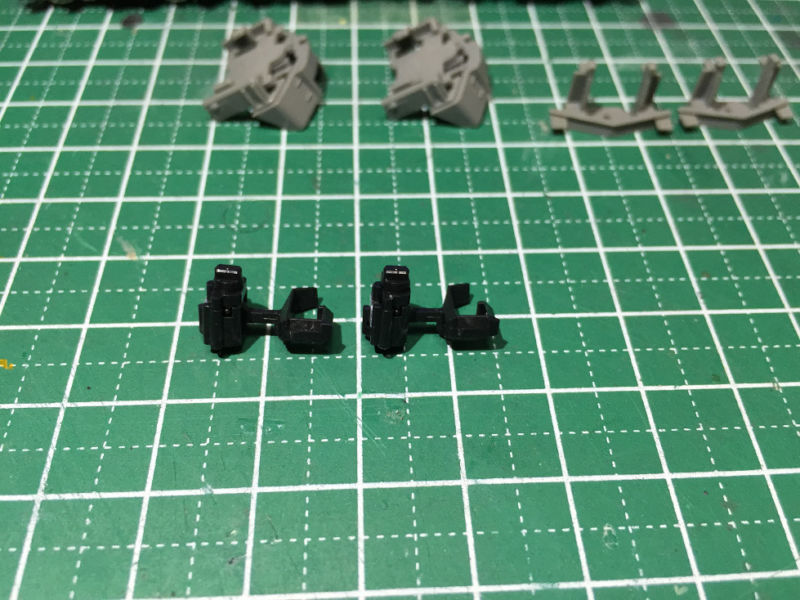

KATOナックルカプラーに交換
電球色LEDに交換

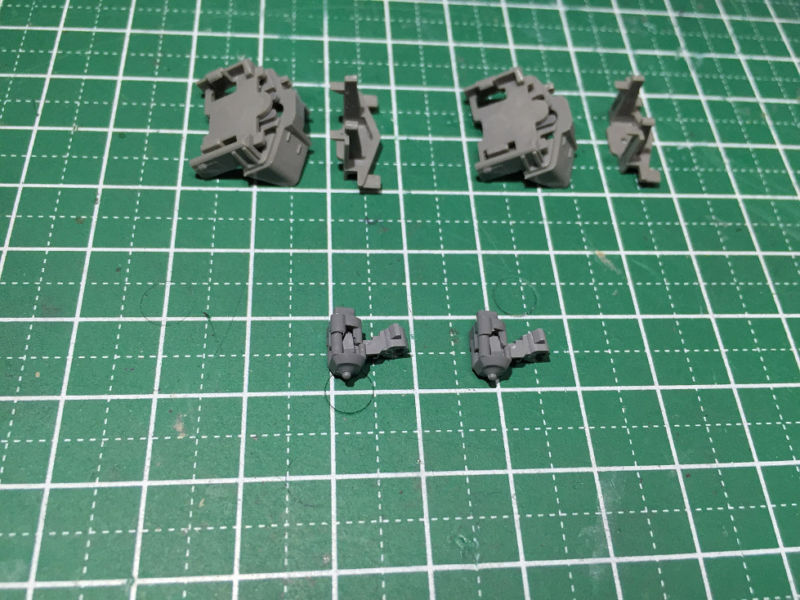

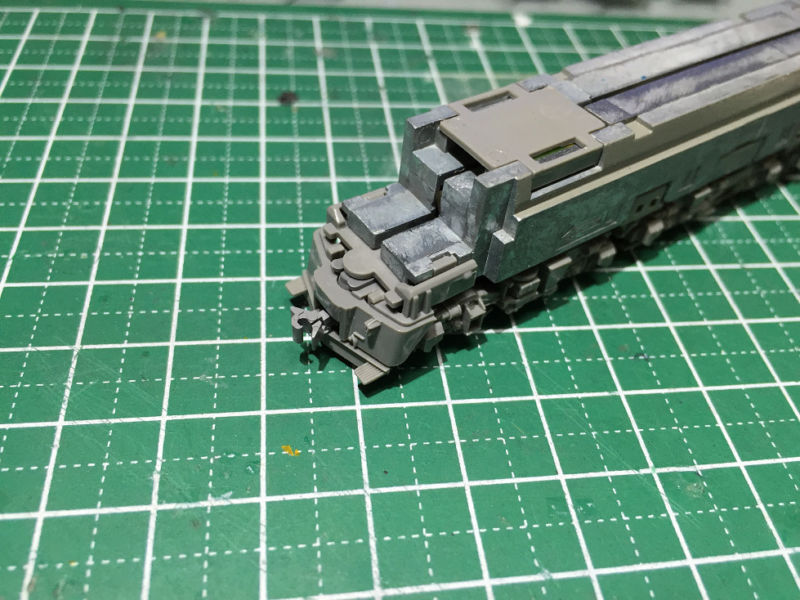

まずは、カプラーからです。

先人様のブログのお蔭で、ささっと合体です。

やっぱりTNよりナックルカプラーです。

次はLED交換しまひょ

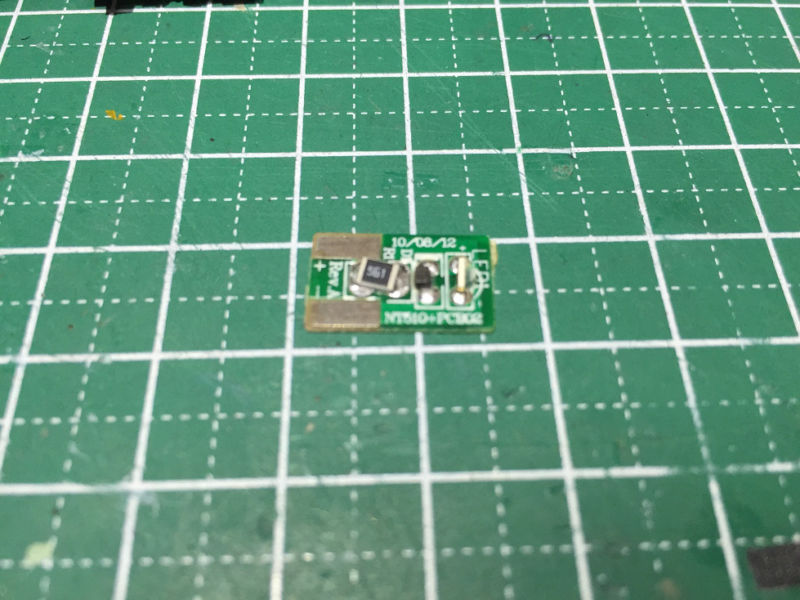

純正のLEDはオレンジですね。
それからチップ抵抗が斜めですね。

チップ抵抗は気になるので、まっすぐにしました。

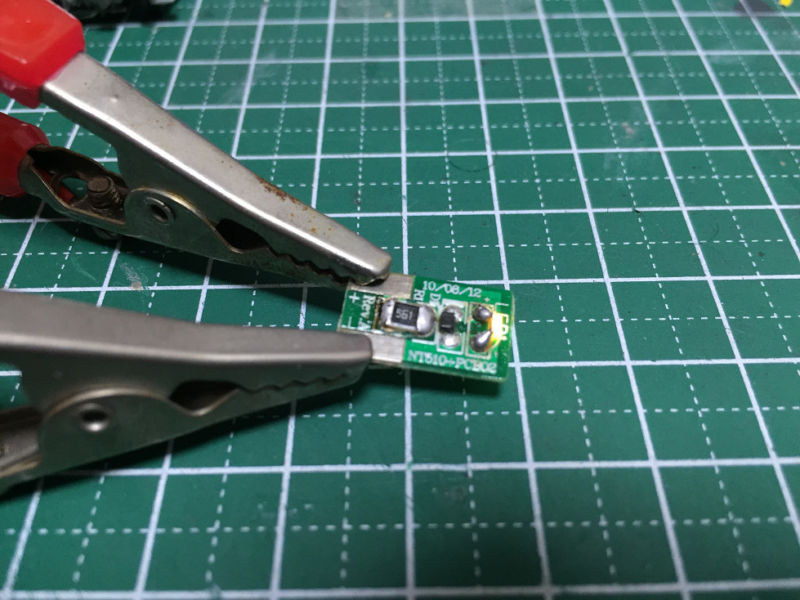

素直に点灯テストです。

組み立てます。

点灯テストです。

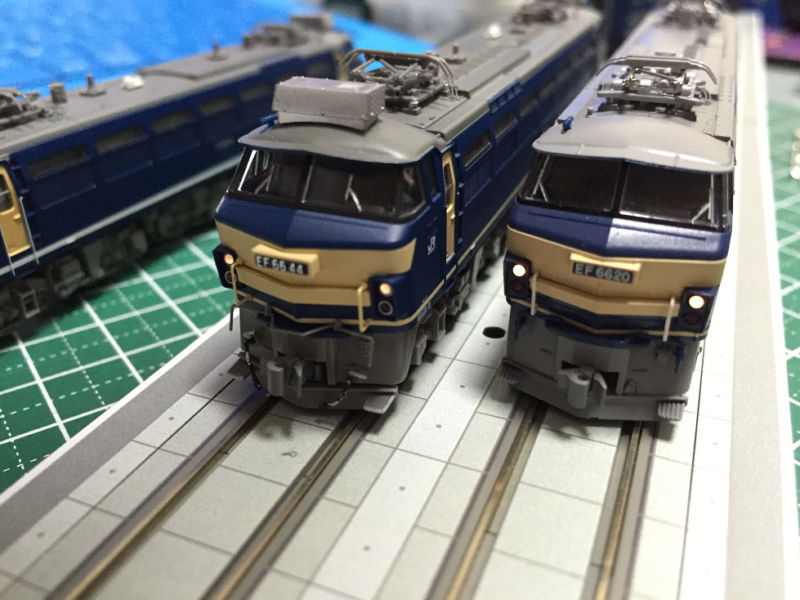

右の20号機はKATOのEF66改 貨物更新機です。

右の66と比較すると、やっぱりTOMIXは暗い印象を受けます。

ちょっと取り付け方法を変えてみます。

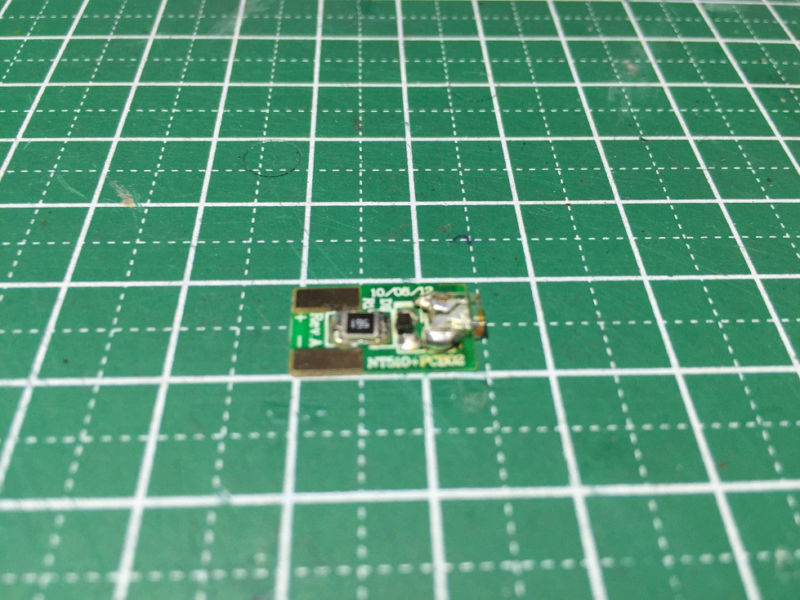

角型LED（LP-S234W4）を取り付けて見ました。
LEDの先にクリヤーオレンジを塗りぬりします。

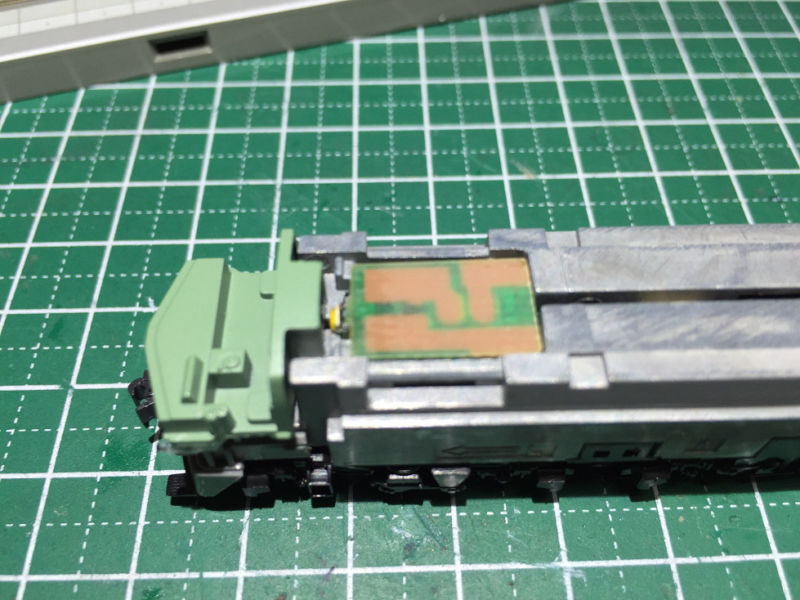

角型LEDを半田付けした基板を組み込んだ方です。
若干明るくなり前に出たような気がします。
これ以上はダイキャストに当たるので、どっちかを削るしかないです。

こちらの画像は、純正のLEDを単に付け替えただけです。
奥まってますね。

結果、どちらもそれ以上に明るくはなりませんでした。

次に試したのは

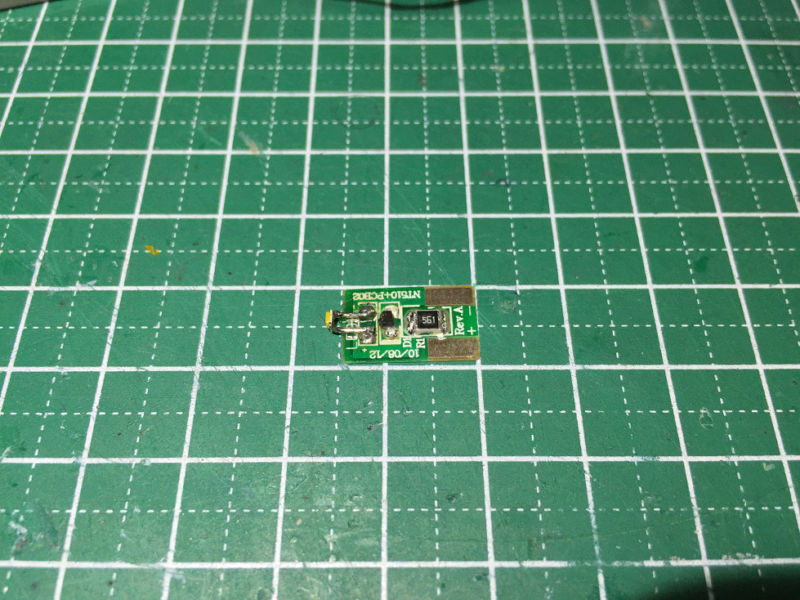

チップLEDに足をたして、基板から出した方です。

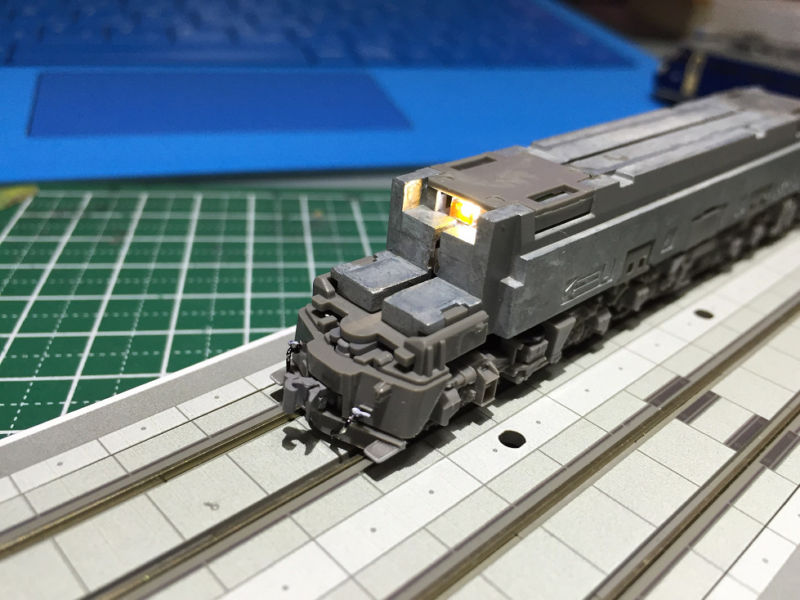

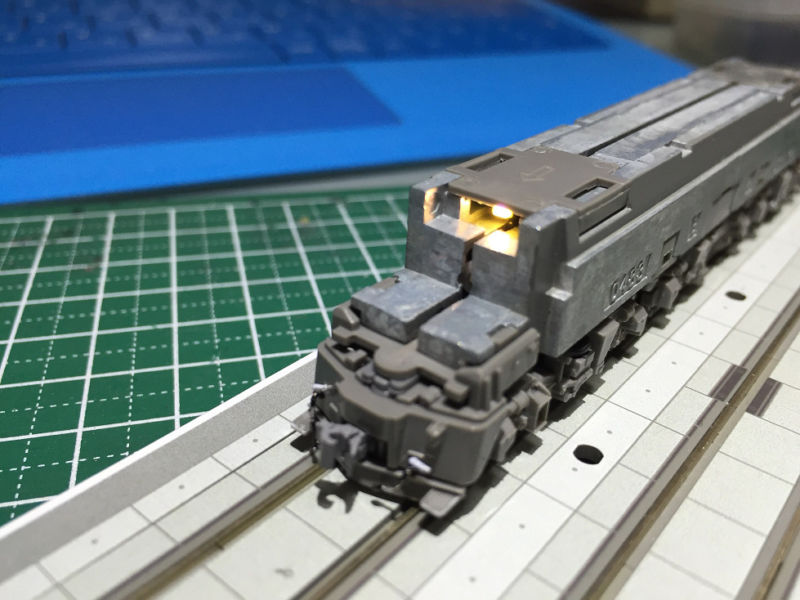

点灯テストするこんな感じです。

消すとこんな感じで飛び出てます。

運転席とのクリアランスはこんな感じなんですが、ボケてて見づらいですね。
レンズの近くまでLEDが出てます。

取り敢えず組み立てます。

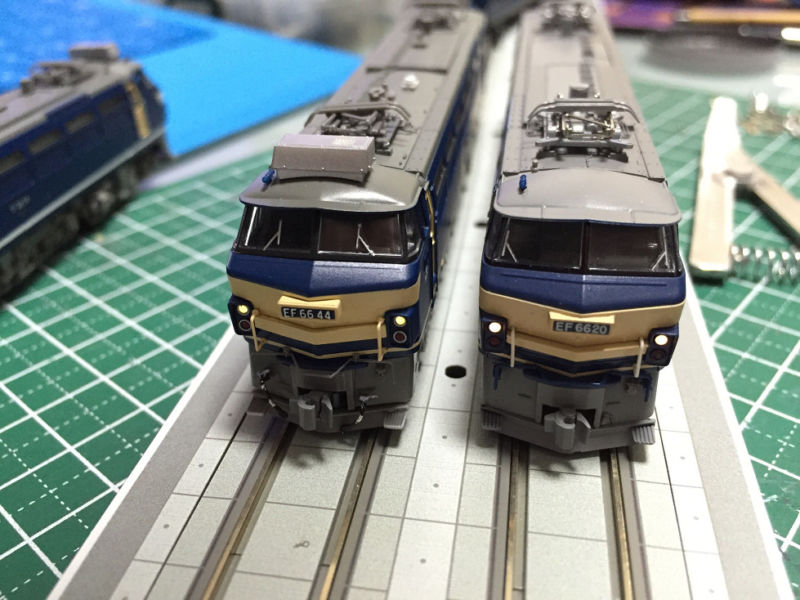

KATOのEF66の点灯状態に近づけたのではないでしょうか？
ちなみに同じパワーパックで両方のレールに繋げてます
KATO ハイパワーDXです。

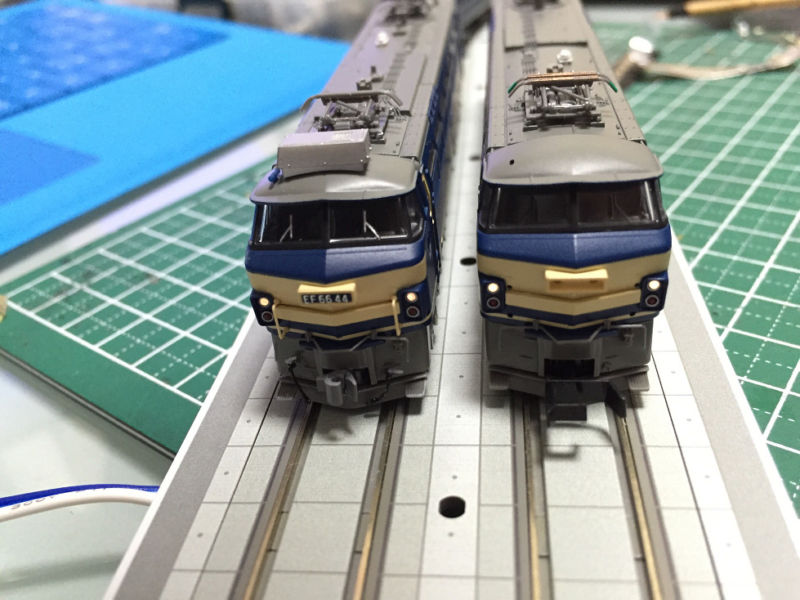

下の画像は、左がLED交換のみ、右が上記のように加工したものです。

基板を入れ替えてます。
これもハイパワーDXで両方に電源接続してます。
だいぶ明るくなったのがわかると思います

EF66シリーズ　つづく

本日も、くだらない備忘録にお付き合いありがとうございます。
