EF66 27号機を弄る。その2 ライトを明るく TOMIX 7159

どうも~横濱模型(@yokohamamodels)です(^^)/
本日はこちら↓↓↓

TOMIX 7159 EF66 27号機 トミックス鉄道模型

トミックスの新仕様のEF66 27号機です。

前回に続き少し弄ります。

前回までのあらすじはこちら↓↓↓

前回はスノープロウを交換しました。めっちゃカッコ良くなりましたね~

今回はライトを明るくします。簡単作業です。

整備という名の加工を

TOMIX 7159 EF66 27号機 トミックス鉄道模型

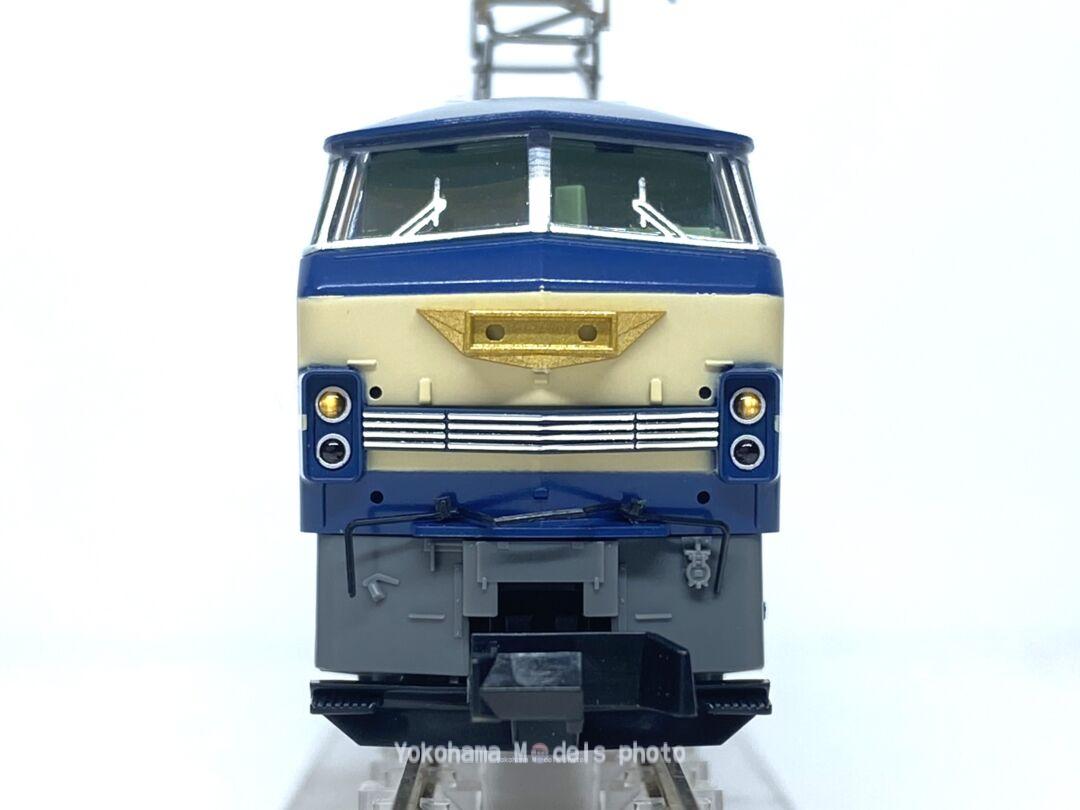

凄い暗いわけでもないんですよ💦

EF66 27号機

TOMIX 7159 EF66 27号機 トミックス鉄道模型

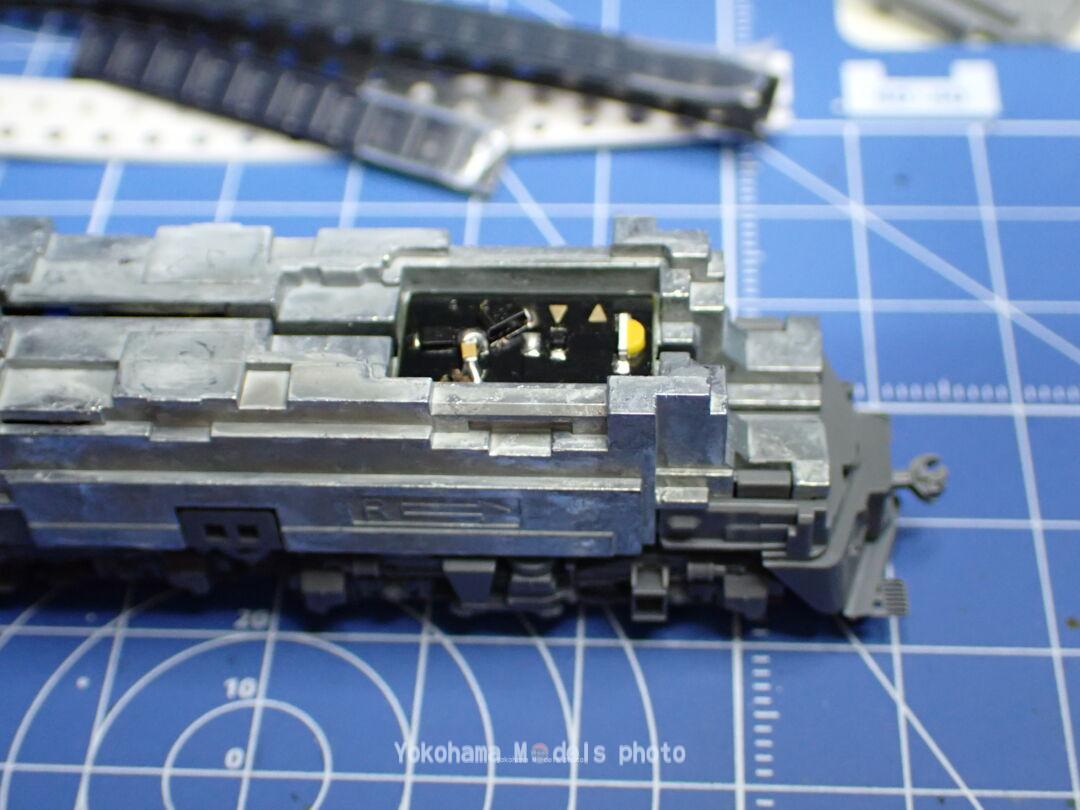

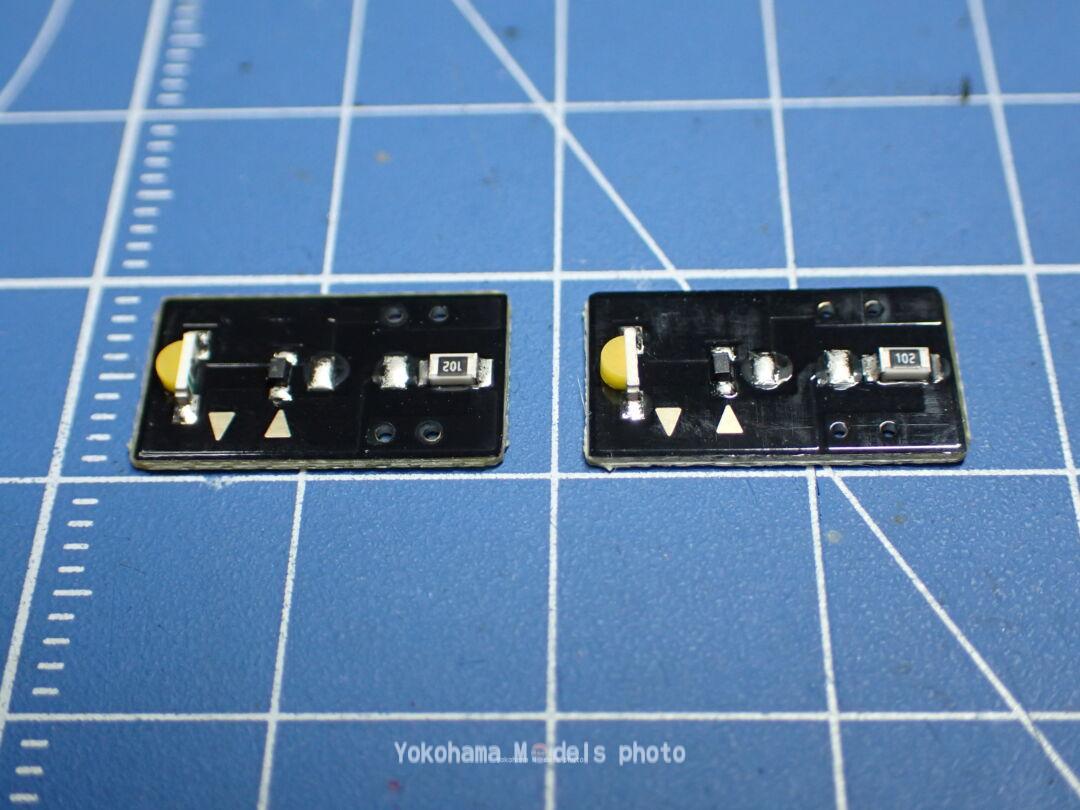

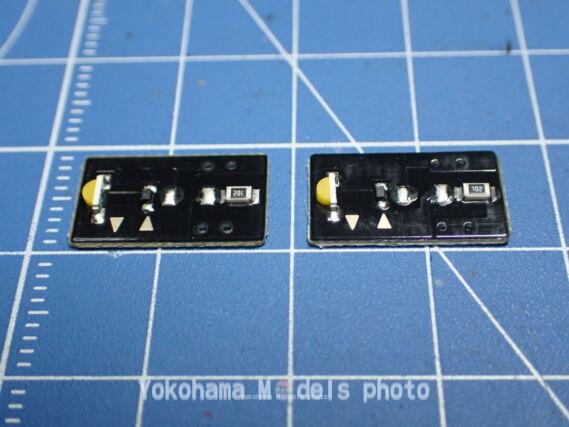

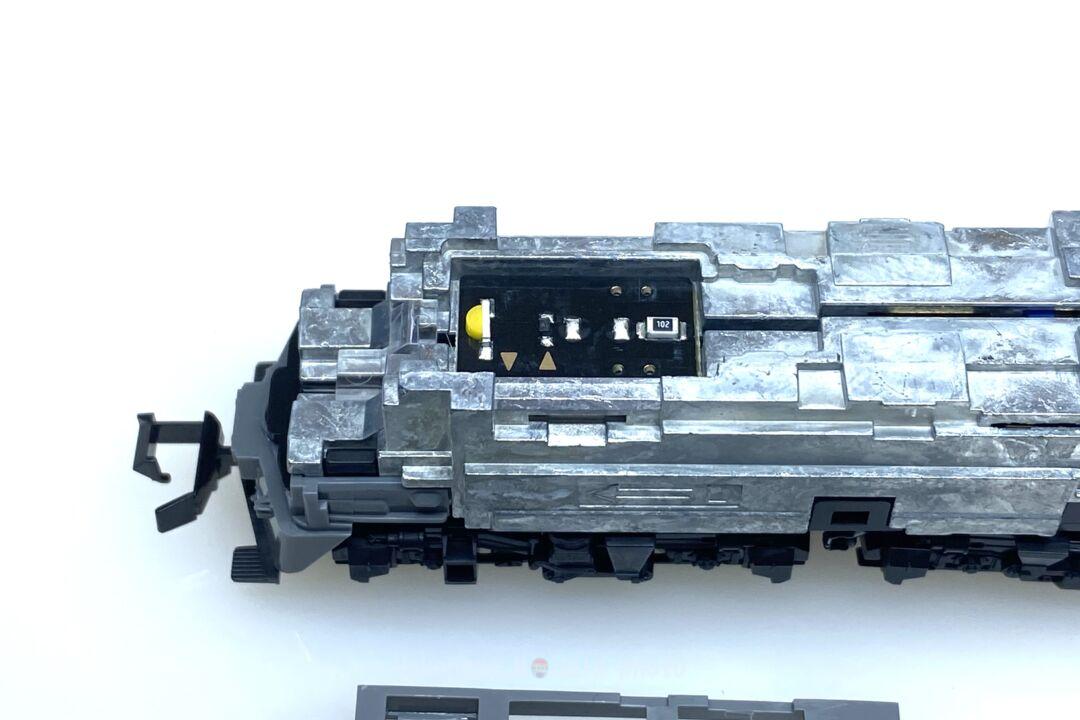

パカッと開けると、見慣れたライト基板が搭載されています。
チップ抵抗は102と刻印があるので1kΩです。
逆起電流対策で1kΩに戻ったとか戻らないとか。

TOMIX 7159 EF66 27号機 トミックス鉄道模型

102と刻印のある抵抗を560Ωに交換してしまいます。
もしくは定電流源ICとか定電流ダイオードを使っても良さそうです。

TOMIX 7160 EF66 後期形 JR貨物新更新色 トミックス鉄道模型

上の画像は後期形JR貨物新更新車ですが、同時進行で弄ってます。
とりあえず仮組して、

TOMIX 7159 EF66 27号機 トミックス鉄道模型

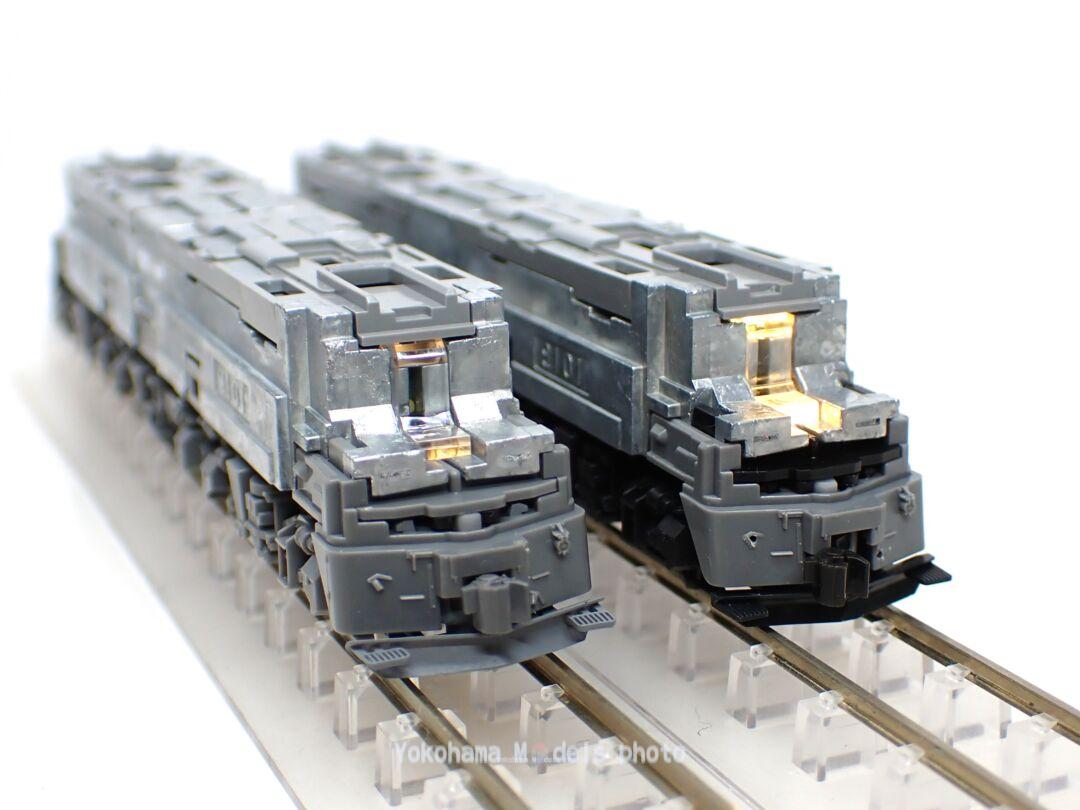

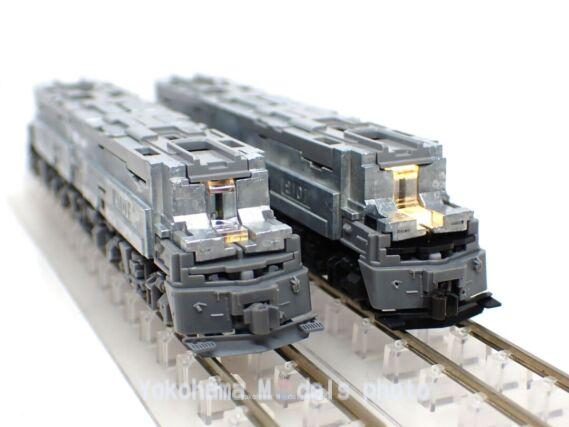

ビフォーアフターです。
LEDは打替えていませんが、チップ抵抗交換や常点灯化加工で十分明るくなります。
常点灯化はパワーパックの低出力からMAXパワーでも同じ明るさで出力されます。

TOMIX 7159 EF66 27号機 トミックス鉄道模型

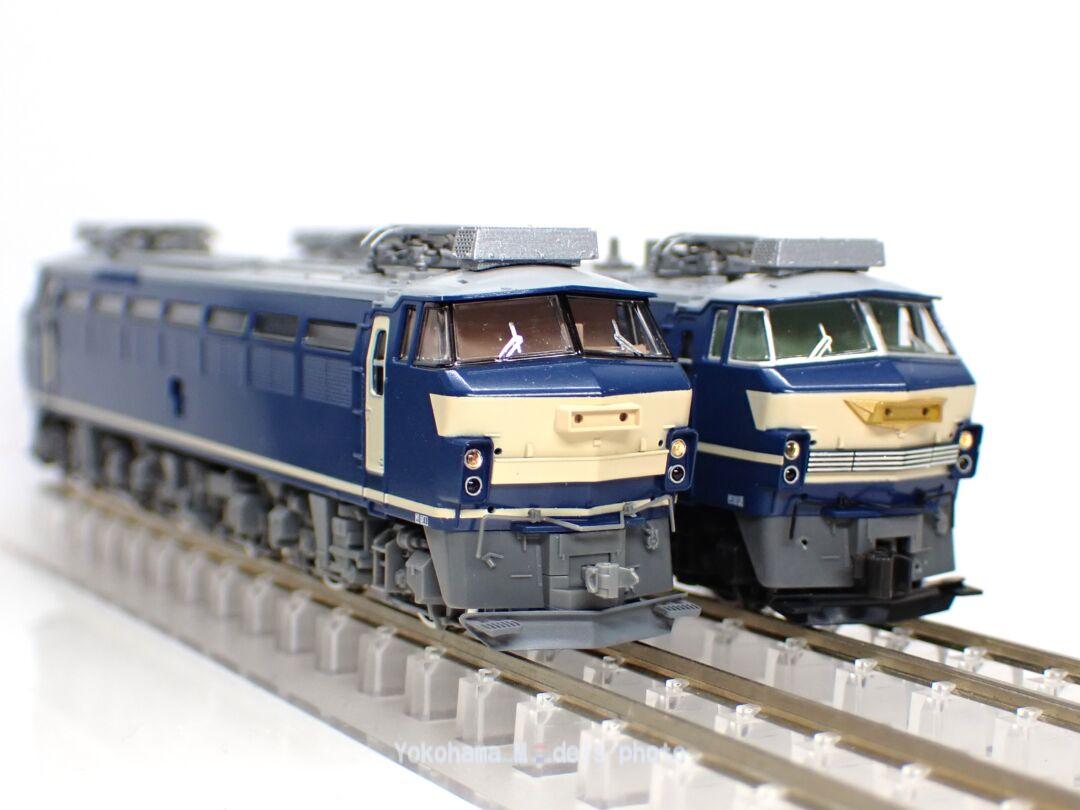

ボディーを組んで再度点灯確認です。明るい所でも明るいことを確認しました。

ひさしぶりにはんだこてを使ったので、他のもついでにやってしまいます。

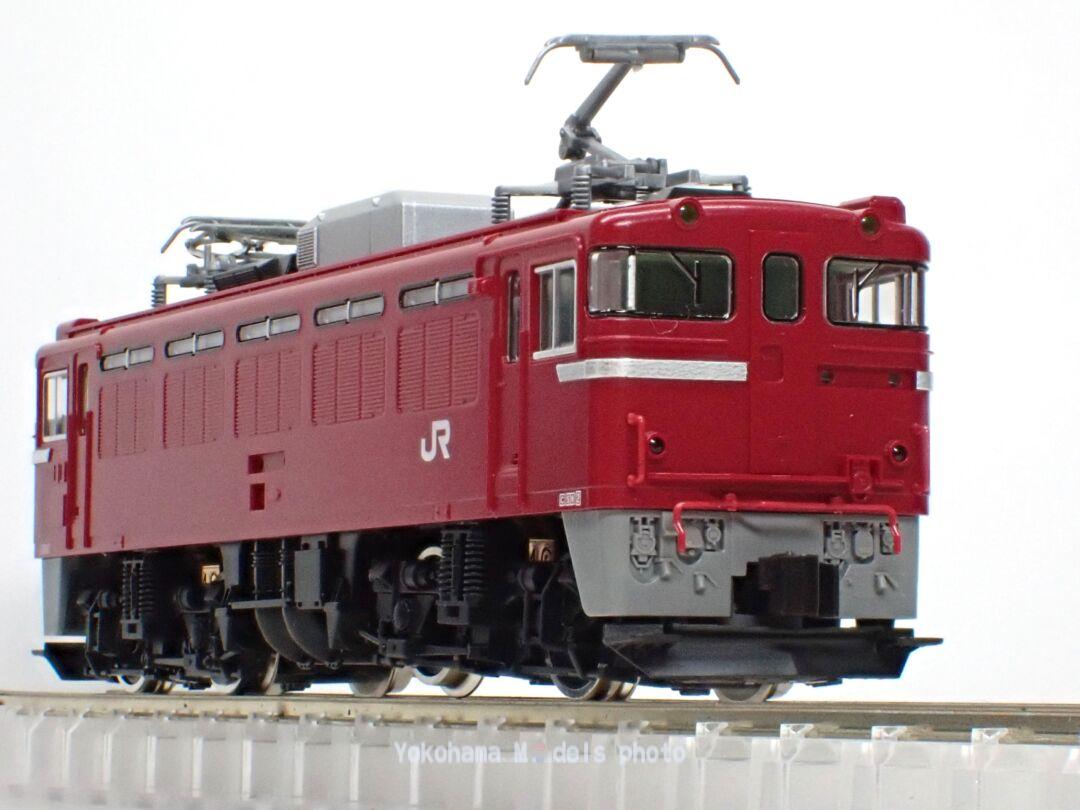

ED79 0番台シングルアームパンタグラフ搭載車

TOMIX 9113 ED79 0番台シングルアームパンタグラフ搭載車 トミックス鉄道模型

先日購入した出しっぱなしのED79も交換してみます。

早速分解してみると

TOMIX 9113 ED79 0番台シングルアームパンタグラフ搭載車 トミックス鉄道模型

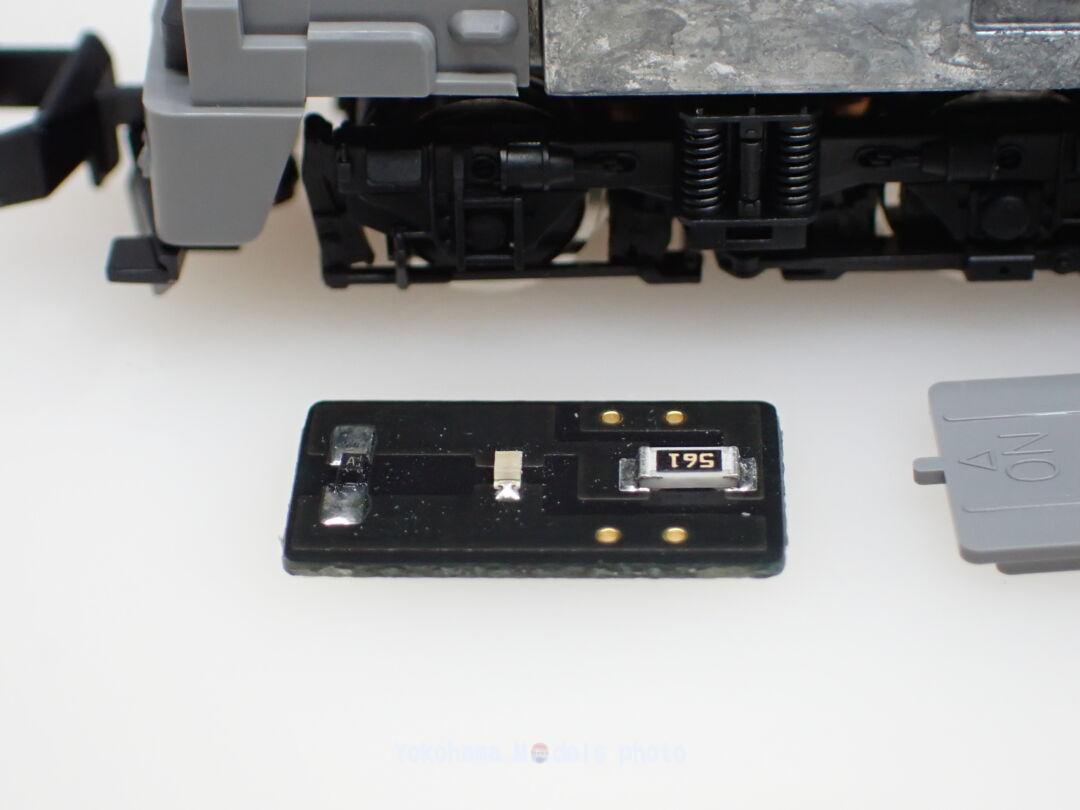

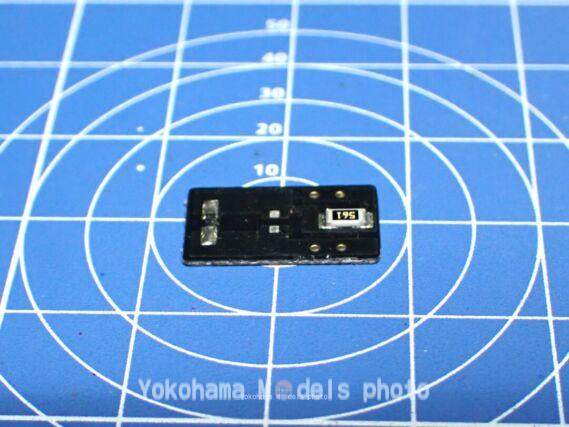

あ~この時代はこのタイプの基板でしたね。

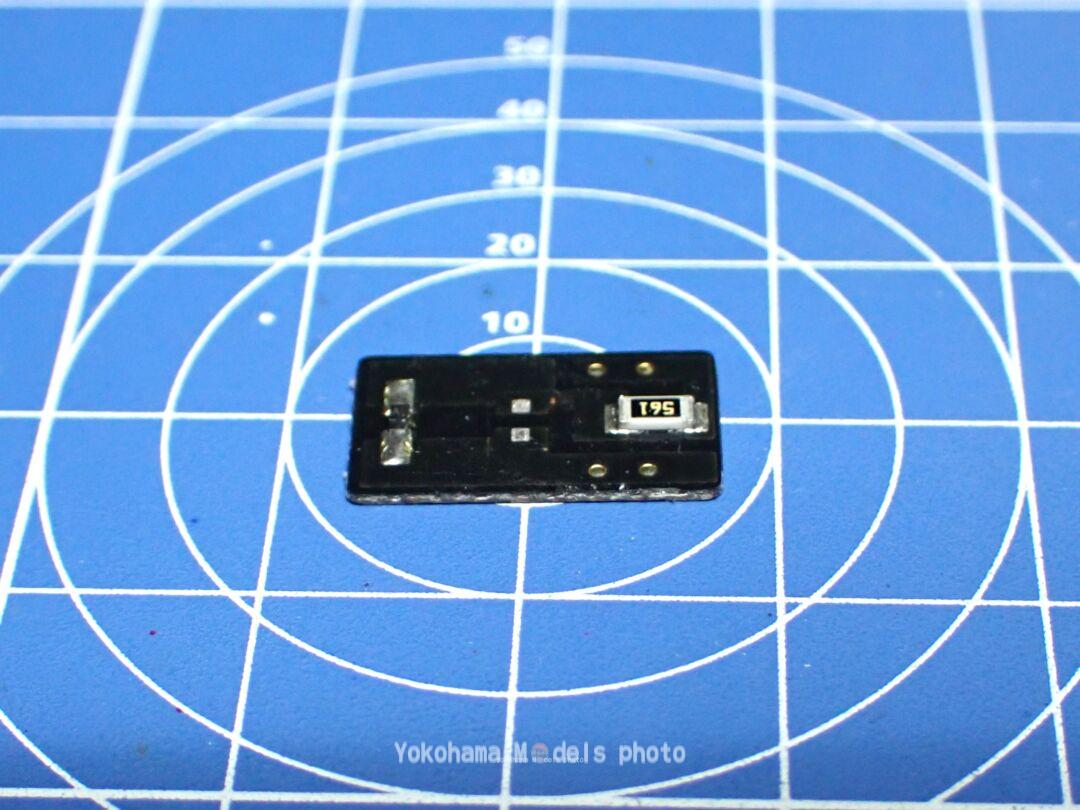

チップ抵抗は560Ω。だけど暗い。

TOMIX 9113 ED79 0番台シングルアームパンタグラフ搭載車 トミックス鉄道模型

LEDは除去しました。
ついでにはんだ付けする部分を拡げるのですが、塗料を削らないとなりません。
カッターナイフの刃先を上手く使って削るか、棒ヤスリを上手く使うかでしょうか。

LEDを用意します。
用意したのは3528サイズのLED

TOMIX 9113 ED79 0番台シングルアームパンタグラフ搭載車 トミックス鉄道模型

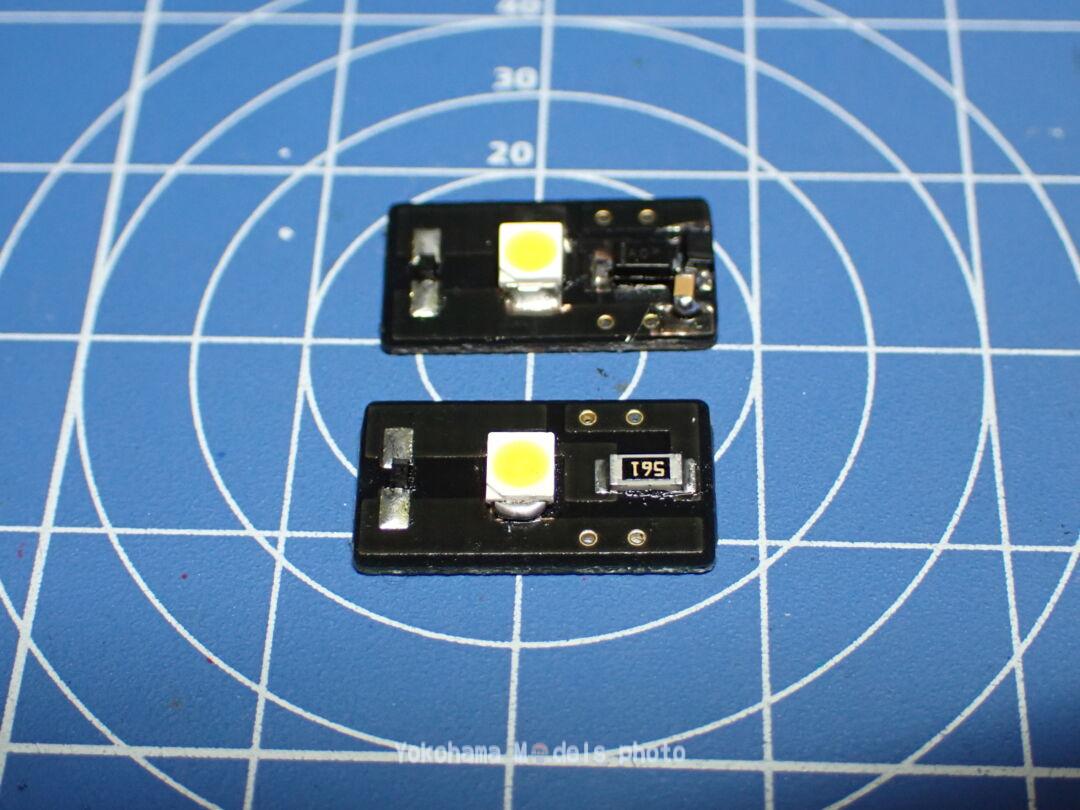

はんだ付けしてしまってますが、LEDの向きは間違わないように取付けて下さい。
久々過ぎて1個反対に取付けてダメにしてしまいました💦

TOMIX 9113 ED79 0番台シングルアームパンタグラフ搭載車 トミックス鉄道模型

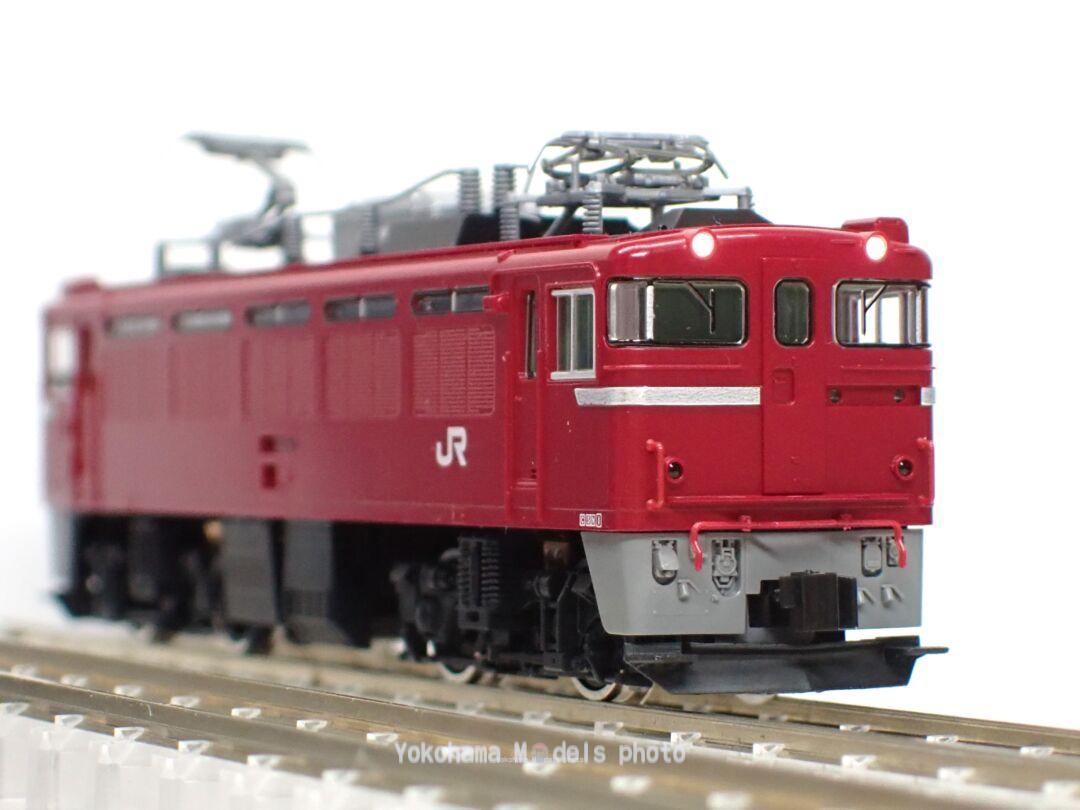

点灯確認です。めっちゃ明るいですね。

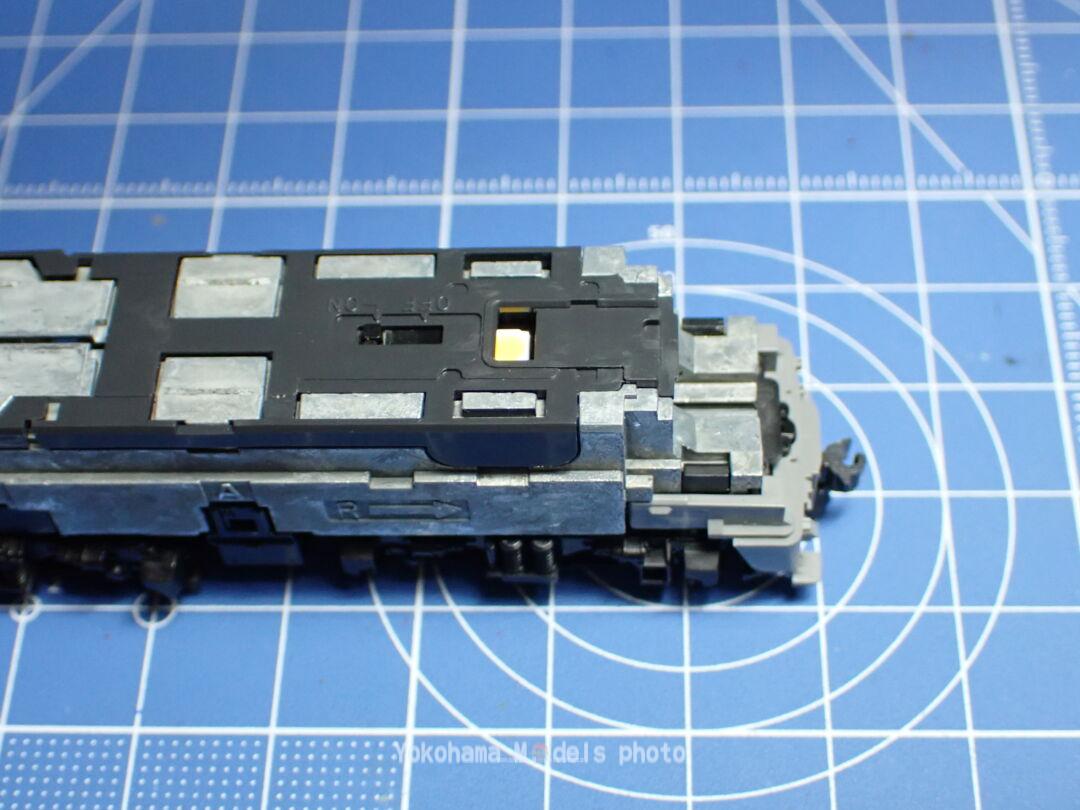

ってニヤついていたら、よーくボディーの上部を見たら透け透け・・・
思い出しました。古いのは透け透けなってしまうことを。
次回遮光対策します。

EF81 トワイライトエクスプレス色

TOMIX 98947 EF81 トワイライトエクスプレス

個別で仕入れたさよならシリーズのトワイライトエクスプレス色のEF81です。
勿体ないことに出しっぱなし…
これも交換してしまいます。

TOMIX 98947 EF81 トワイライトエクスプレス

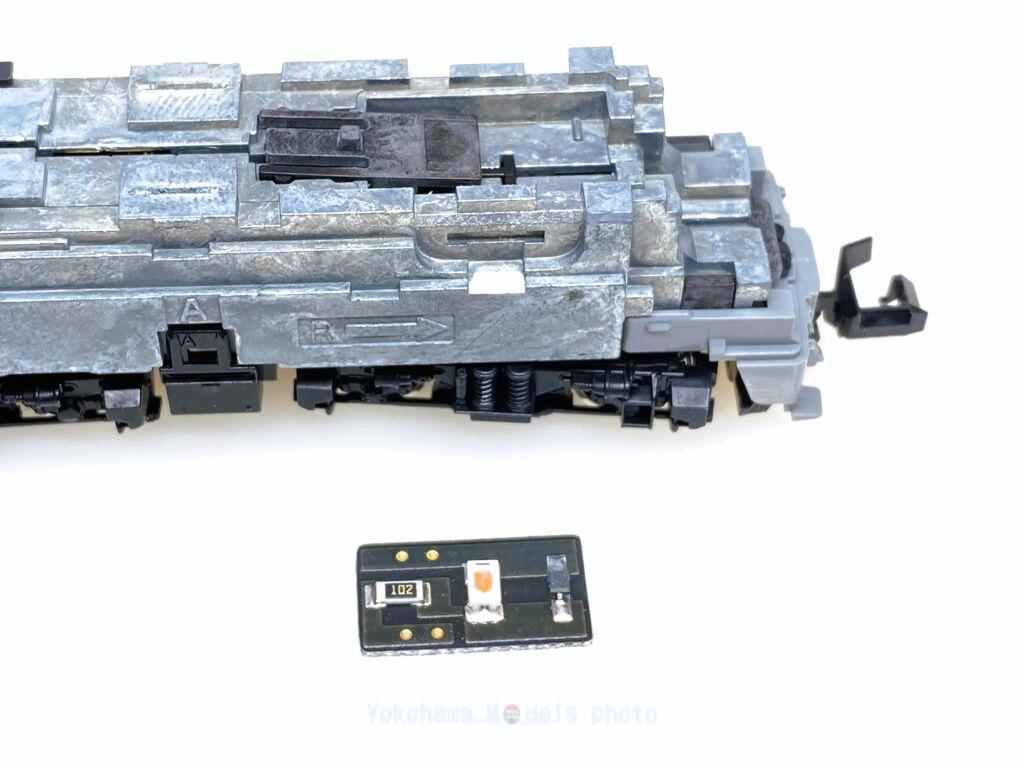

ライト基板はこんな感じのです。ED79と同じでLEDのタイプが違うのでした。
これはチップ抵抗が1KΩのが付いていますね。

TOMIX 7159 EF66 27号機 トミックス鉄道模型

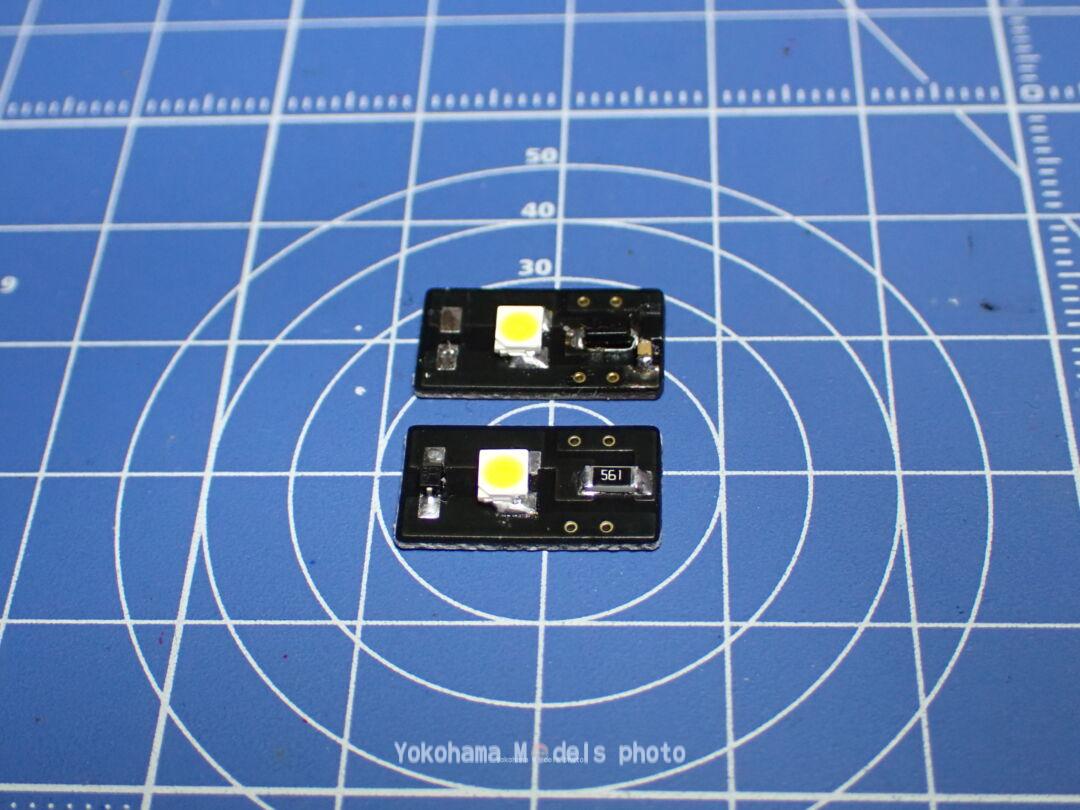

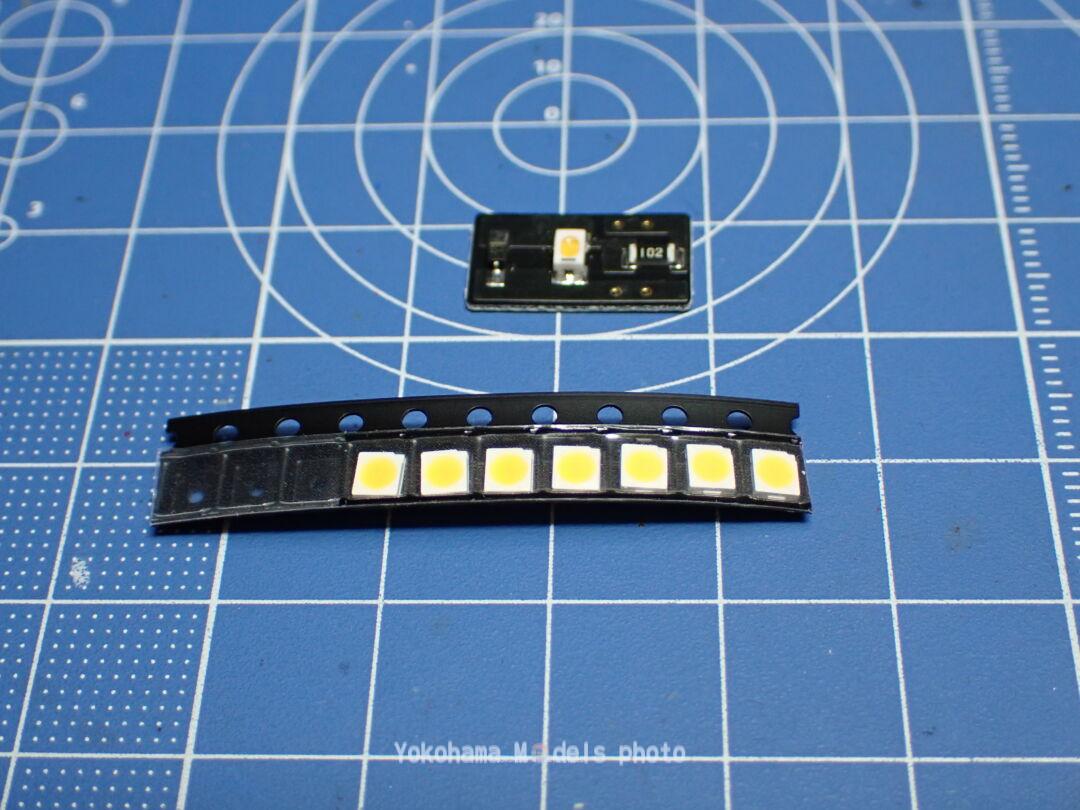

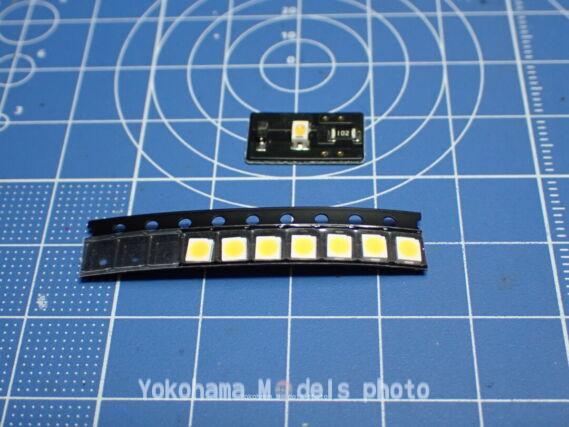

LEDはこの3528サイズのを使います。ED79でも使いました。

サクッとLEDとチップ抵抗を除去します。

TOMIX 98947 EF81 トワイライトエクスプレス 鉄道模型

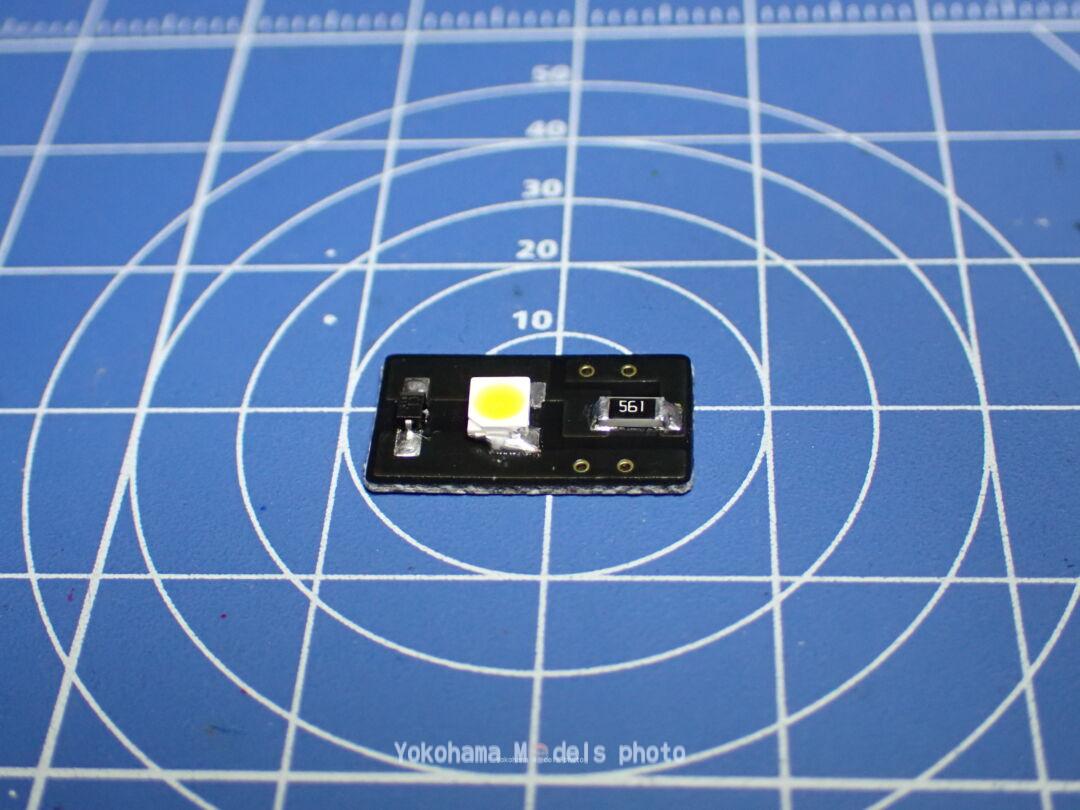

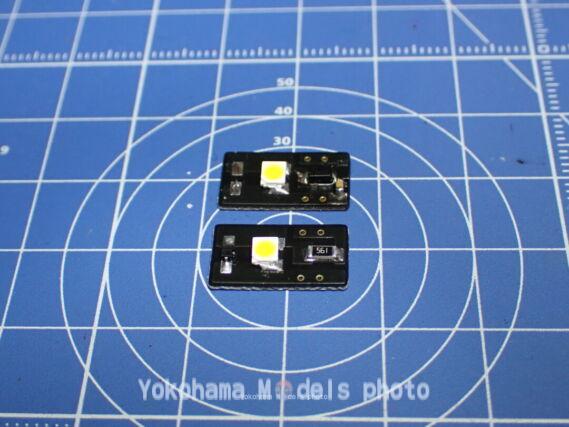

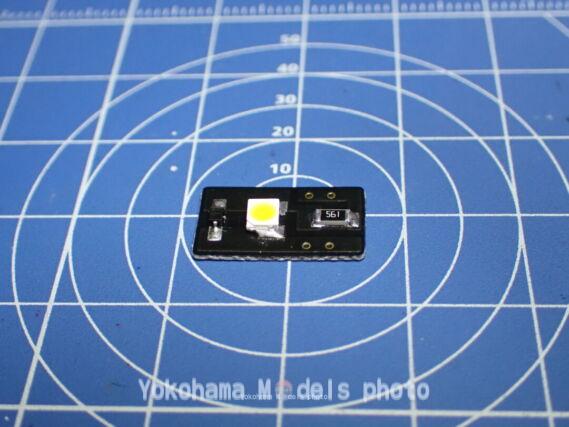

560Ωのチップ抵抗に交換。3528チップLEDは少しオフセットしてはんだ付け
簡単作業はこれで良いと思います。



TOMIX 98947 EF81 トワイライトエクスプレス 鉄道模型

筆者は常点灯化が好きなので、定電流ダイオード又は定電流源ICを使ってます。

TOMIX 98947 EF81 トワイライトエクスプレス 鉄道模型

出来たら元の場所に組付けて・・・

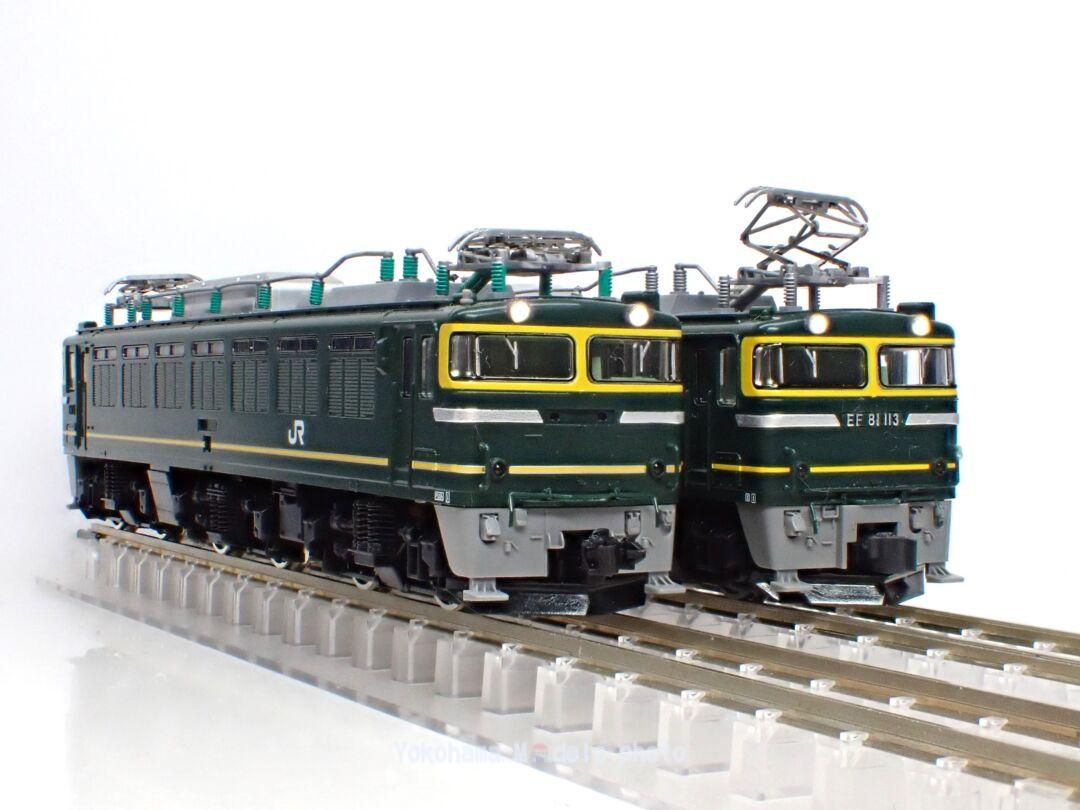

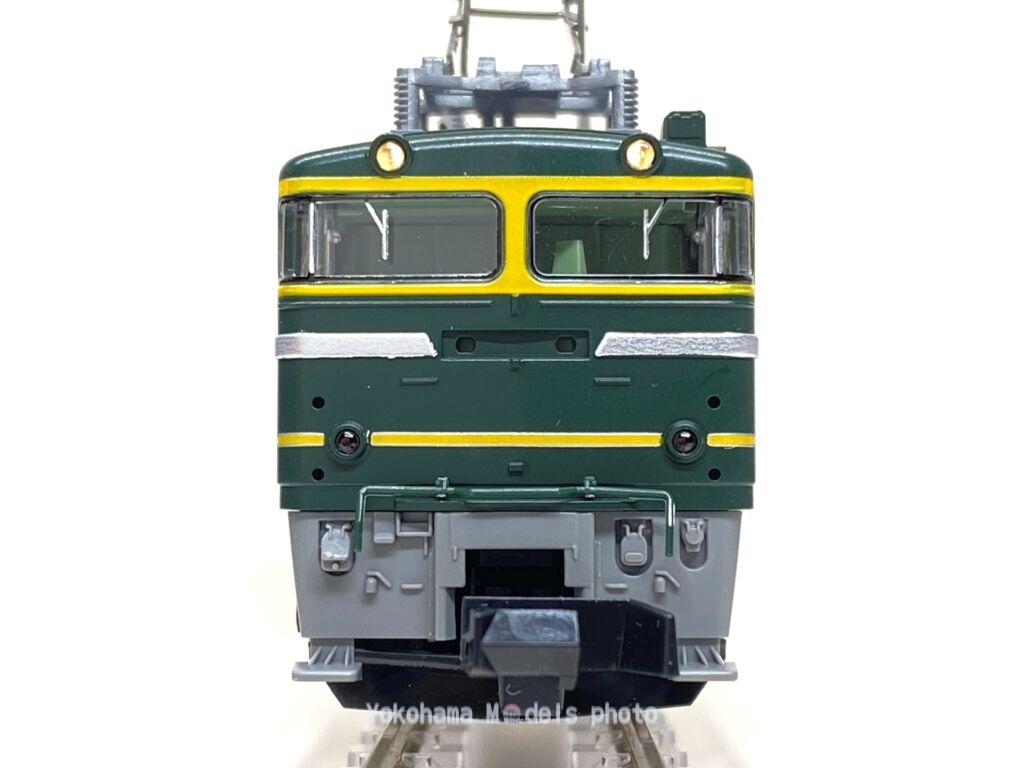

点灯テストです。

TOMIX 98947 EF81 トワイライトエクスプレス 鉄道模型

明るくなりました!
ライト基板で出来ることはやりましたので、後はボディー側の遮光対策などなどです。

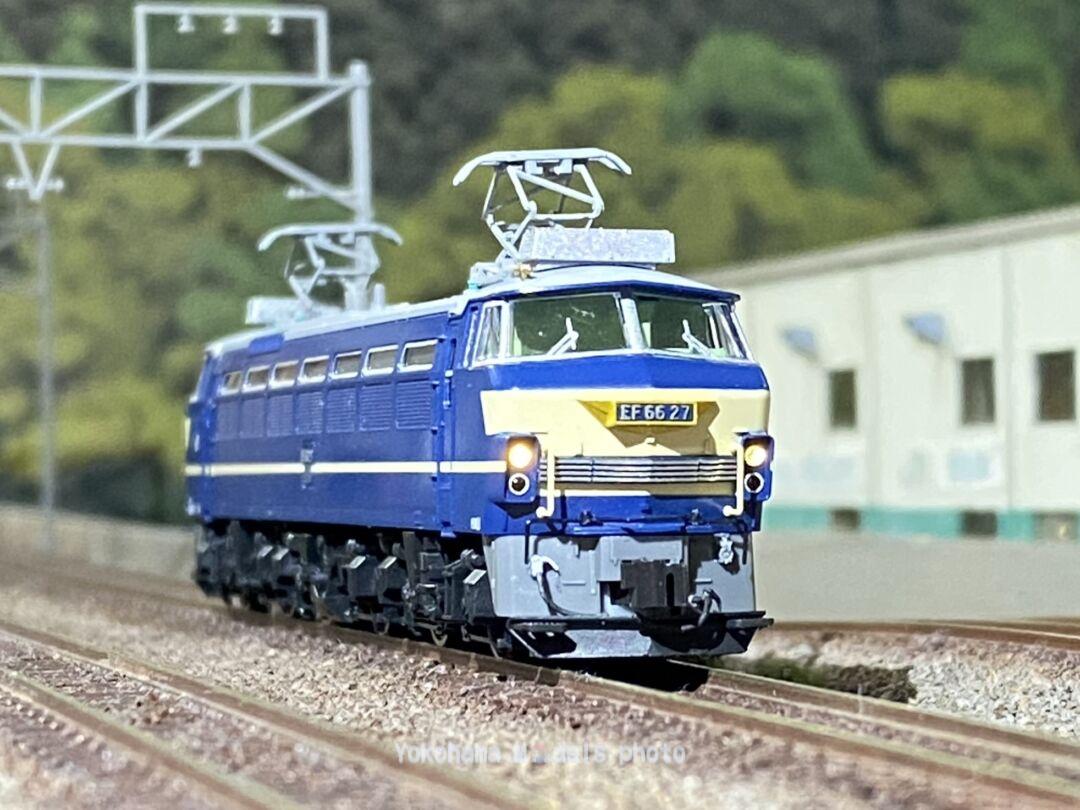

いつもの撮影場所で

TOMIX 7159 EF66 27号機 トミックス鉄道模型
もうちょっと弄りたかったのですが、はんだ付け作業であれもこれもやっておこうと良くが出て時間切れです。

次回はエアホースを生やしてユーザー取付パーツを取付ければとりあえず走らせられるでしょうか。

それではこの辺で

本日も、くだらない備忘録にお付き合いありがとうございます。
