TOMIX機にGMナックルカプラーを取付ける。リカラー製品 TX094 3Dパーツ

どうも~横濱模型です(^^)/
本日はこちら↓↓↓

TOMIX 2253 DF200 201号機 Ai-Me 鉄道模型

お馴染みのレンタルレイアウトリカラー(Re-Color)さんから気になる3Dパーツが発売されました。このパーツを使ってトミックスの機関車のカプラー交換してみます。

それでは弄りますか

整備という名の加工を

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

・Re-Color TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 600円
4個入りですから両エンド交換なら2両、片エンドだけで済ますなら4両いけます。

上の画像はグリーンマックス 8051 ナックルカプラー (長)グリーンマックス 8053 ナックルカプラー (中)を取付けてます。

レンタルレイアウトリカラーさんの販売ページはこちら↓↓↓

組立

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

どちらでも良いのですが、GMナックルカプラーを下側の受け部分にセットしてから上の押さえを取付けるか、画像の様に上の押さえにセットしてから下側の受けを取付けるかはお任せ。



Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

取付けする際にソケットには前後がありますし、凸凹の位置が若干違うようで間違える事はないかと思います。
上の画像はGMナックルカプラー(長)を使ってます。

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

組立るとこんな感じになります。
こちらはGMナックルカプラー(中)を使ってます。

TOMIX EF81に取付け

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

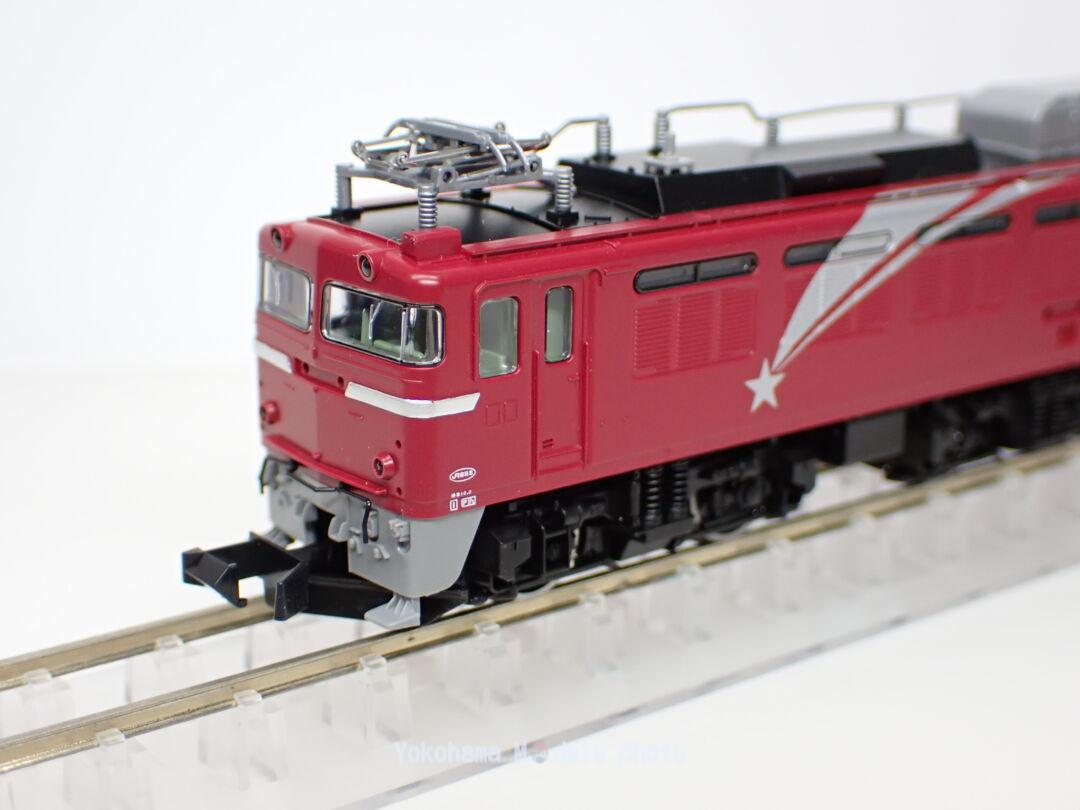

先日発売されましたTOMIX 7174 JR EF81形 北斗星色に取付けてみます。

ボディーを取り外してからスカート組を取り外す方法が確実かと思います。
スノープロウだけ取り外して交換するのも良いかと思いますが、スノープロウの爪がちゃんとはまっていないことも。

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

カプラーを交換した後は、スカート組を基の位置に戻して確認です。
これはGMナックルカプラー(長)ですが、ちょっと飛び出てますね。

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

こちらはGMナックルカプラー(中)を使って取り付けています。良い感じじゃないですか。

長はEF66とかEF81の一部EF81トワイライト色に良さそうです。

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

ボディーを取り付けた感じはこんところです。
実車もこんな感じですね。

TOMIX DF200 Ai-meに取付け

TOMIX 2253 DF200 201号機 Ai-Me 鉄道模型

DF200 Ai-Meは開口部が大きいのですが、ダミーカプラーが付属しましたね。

そのダミーカプラーは

TOMIX 2253 DF200 201号機 Ai-Me 鉄道模型

これです。あると無いとでは見た目が違いますよね~♪

スカートに組み込んでみます。

TOMIX 2253 DF200 201号機 Ai-Me 鉄道模型

見た目は最高ですね。
ダミーカプラーなので連結はできません。

そこで!

TOMIX 2253 DF200 201号機 Ai-Me 鉄道模型

あ~勿体ないことしました。このパーツだけ欲しいですね💦
上手い具合に5枚におろせました。

TOMIX 2253 DF200 201号機 Ai-Me 鉄道模型

ソケットにグリーンマックス 8054 ナックルカプラー (中・グレー)を組み込んでます。
これは良さそうですよ。

TOMIX 2253 DF200 201号機 Ai-Me 鉄道模型

上から見てみると多少は首振りします。
KATOのR282カーブレール又はTOMIXのR280では通過できます。

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

これはっぽくなりましたね。KATOのナックルカプラーは大きくて好きじゃないけどGMナックルカプラーならという人には好適なパーツではないでしょうか。



Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

一応カーブレールでの確認画像も置いておきます。
ボディーマウント+ボディーマウントはカーブレールでは問題なく通過します。
ボディーマウント+台車マウントはカプラーの支点が変わるので注意が必要でしょう。
開口部を拡げるとかナックルカプラーの中→長に交換とか。

いつもの撮影場所で

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

自動連結は出来ませんが、見た目と機能が欲しい方にはたまらんパーツではないでしょうか。
GMナックルカプラーをTOMIX機に取付けるのはちょー面倒でしたから、これはやばいパーツです。

Re-Color TX094 TOMIX→KATOナックルカプラーソケット GMナックル 4個セット 鉄道模型部品

簡単に交換できるので、交換時間の短縮にもつながります。

なんと言ってもこの見た目はすんばらしいです。

EF81の方はこれからダミーカプラー受けの加工して取りつくかやってみます。

それではこの辺で

本日も、くだらない備忘録にお付き合いありがとうございます。
